锥齿轮轴机械传动零件三维设计

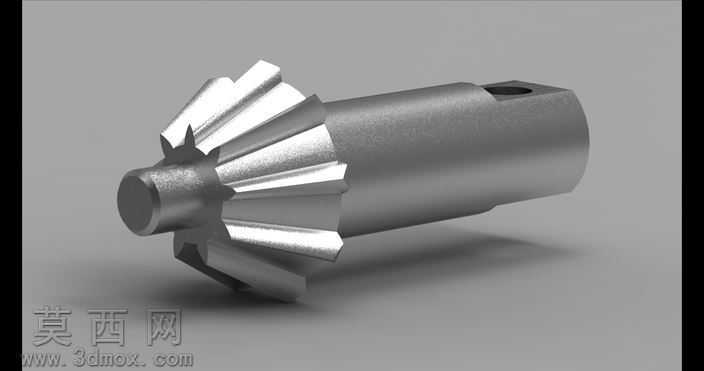

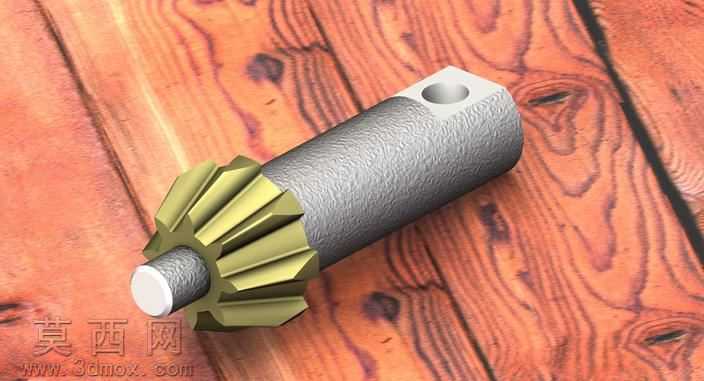

本作品为锥齿轮轴三维建模设计，建模过程中首先梳理锥齿轮轴的核心结构逻辑，将零件拆分为锥齿啮合段、光轴支撑段、端部定位孔三个核心功能模块，依托三维建模软件的参数化设计功能搭建基础特征。首先绘制轴体的回转截面草图，通过回转特征生成轴的基础基体，保证轴段同轴度公差符合机械传动设计规范，针对锥齿部分，先依据直齿锥齿轮的齿形参数建立齿槽的基准轮廓，通过阵列特征完成全部轮齿的均匀排布，建模过程中严格控制齿形的渐开线轮廓精度，保证后续啮合传动的平稳性，避免出现传动卡滞或载荷分布不均的问题。材质渲染阶段，为零件赋予金属合金钢材质，调整材质的粗糙度、金属度参数，模拟经过精加工后的金属表面质感，轮齿啮合面设置略低的粗糙度值还原磨削加工的表面效果，轴段非配合面设置稍高的粗糙度体现常规机加工的表面特征，渲染时采用柔和的影棚布光方案，通过主光、辅光、轮廓光的搭配，清晰呈现轮齿的齿形轮廓、轴段的台阶过渡结构以及端部径向定位孔的细节特征，让模型的结构层次清晰可辨。设计过程中充分考虑零件的实际装配需求，轴段的直径尺寸、锥齿轮的分度锥角、定位孔的孔径与位置均参照通用机械传动的设计标准设定，保证零件可直接适配常规的锥齿轮传动装配场景，轮齿与轴体采用一体化结构设计，相较于分体装配的齿轮与轴，具备更高的传动刚性与同轴度，可承受更大的传动扭矩，适用于中低速重载的机械传动工况。建模过程中对所有特征进行参数化关联，后续若需调整齿轮模数、齿数、轴段长度等参数，仅需修改对应参数即可快速完成模型迭代，无需重新搭建全部特征，大幅提升设计调整的效率，模型的所有过渡圆角、倒角细节均按照机械加工工艺要求设置，避免出现尖锐棱边，还原真实零件的工艺特征，保证模型既具备设计展示效果，也可用于后续的工程图导出、装配干涉检查、有限元受力分析等后续设计环节。
