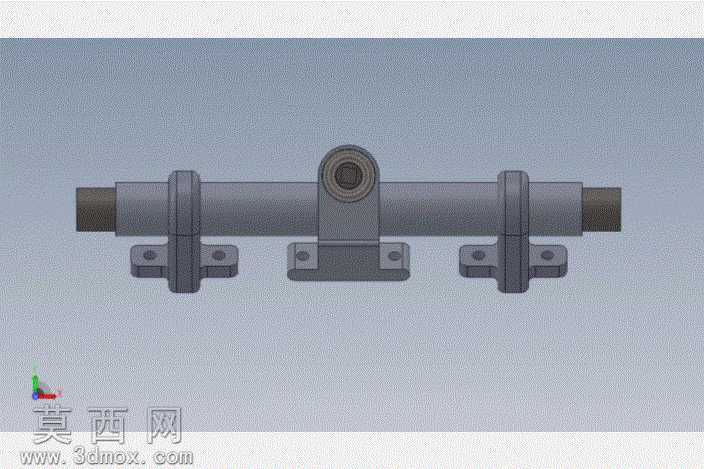

本作品为5:1传动比的齿条齿轮传动组件三维建模成果,建模过程依托三维机械设计软件完成,整体建模严格遵循机械传动设计规范,还原了齿轮齿条传动的核心结构与装配逻辑。建模初期先完成参数化草图绘制,根据5:1的传动比匹配计算齿轮模数、齿距、齿条齿形参数,确保齿轮与齿条的齿廓能够精准啮合,避免传动过程中出现卡滞、侧隙超差的问题。零件建模阶段,分别完成齿轮轴、支撑座、安装基座、齿条本体等独立零件的模型搭建:齿轮轴部分采用回转特征建模完成轴身、轴肩、齿轮齿坯的基础造型,再通过齿形轮廓拉伸、阵列完成轮齿的精细化建模,保证齿形的渐开线轮廓符合传动精度要求;支撑座与安装基座采用拉伸、切除、孔特征等命令完成结构搭建,预留的螺栓安装孔、轴孔位置严格对齐装配基准,确保各零件装配后同轴度、平行度符合机械装配公差要求。装配阶段按照实际机械装配流程添加配合约束,齿轮轴与支撑座之间添加同轴心配合与旋转自由度约束,齿条与安装基座之间添加滑动配合约束,齿轮与齿条之间添加齿轮齿条机械配合,还原真实传动过程中齿轮旋转带动齿条直线运动的运动逻辑。材质与渲染环节,为不同零件匹配对应工业材质:轴类零件赋予调质钢材材质,呈现金属哑光质感;支撑基座赋予铸铁材质,还原铸件的粗糙金属表面质感;安装紧固件赋予标准件镀锌材质,呈现亮面金属效果。渲染阶段调整环境光与视角,清晰展示组件的整体装配结构、各零件的安装位置与啮合状态,直观呈现该传动组件的结构布局。设计过程中重点考量了传动组件的安装稳定性,三处支撑座沿轴身均匀分布,为齿轮轴提供多点支撑,降低轴身长距离传动产生的挠度变形,同时基座上的安装孔位预留了充足的调节空间,方便实际安装时调整齿轮与齿条的啮合间隙,保障传动过程平稳顺畅,可作为机械传动教学、非标传动机构设计的参考三维模型。
