工业商用爆米花加工设备概念设计

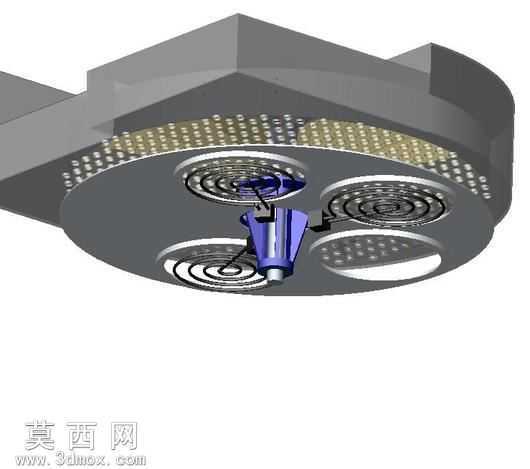

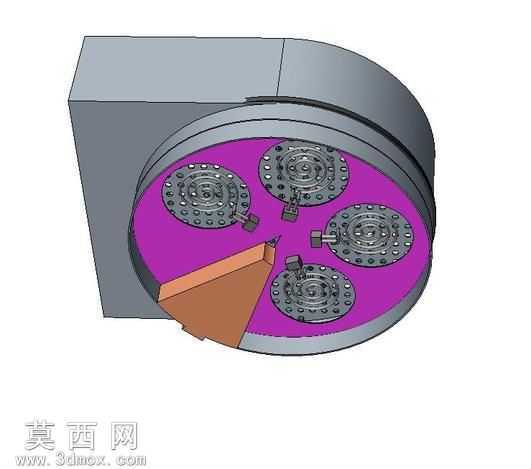

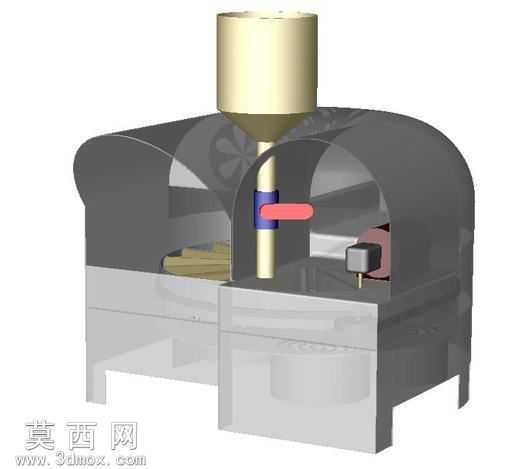

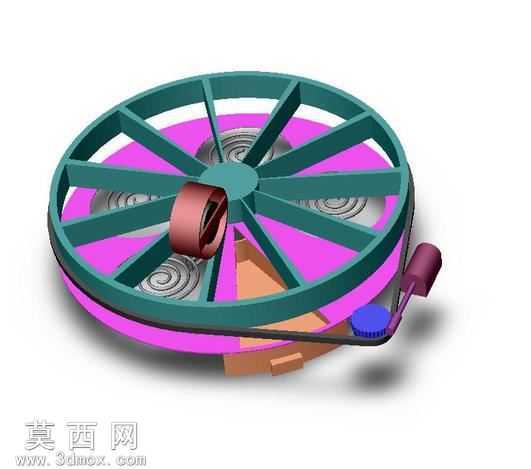

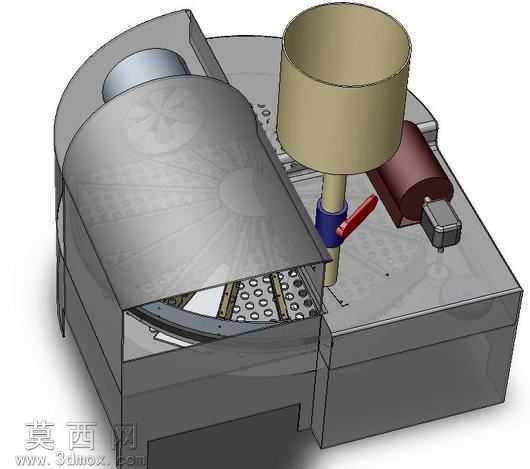

本模型为工业商用爆米花加工设备的概念设计方案，采用三维建模软件完成全参数化结构搭建，整体建模过程严格遵循工业设备的实际生产逻辑，对设备各功能模块进行了精细化的结构还原。模型主体采用箱式基座设计，基座部分通过钣金特征建模还原了设备的外壳防护结构，外壳边缘做了合理的圆角过渡处理，既符合工业设备的安全设计要求，也兼顾了外观的流畅性。基座内部预留了电动驱动组件、加热组件的安装腔体，腔体内部通过阵列特征完成了带孔承托筛板的建模，筛板的孔洞排布经过参数化调整，可满足爆米花制作过程中的通风、落渣需求。设备上方设置了圆柱状原料投料筒体，筒体采用薄壁拉伸特征建模，筒体与基座之间通过带阀门的连接管路衔接，管路旁设置了手动操作手柄，手柄部分做了防滑纹理的细节建模，还原了实际操作部件的使用触感。设备侧部集成了电动驱动与加热控制模块，模块外壳做了曲面过渡处理，与主体基座的衔接处做了贴合度优化，避免出现结构干涉问题。材质渲染阶段，对设备不同部件做了差异化的材质赋予：主体基座采用哑光磨砂金属材质，还原工业设备常用的冷轧钢板外壳质感；投料筒体采用哑光食品级不锈钢材质，符合食品加工设备的卫生材质要求；操作手柄采用红色防滑橡胶材质，与金属主体形成视觉区分，便于操作人员快速识别操作部件；内部筛板采用冲孔金属板材质，还原了承托部件的通透质感。整体设计思路围绕大批量爆米花生产的需求展开，将电动范围加热器集成于设备基座内部，通过封闭腔体实现热量的高效利用，投料、加热、出料的功能分区清晰，各部件的装配关系经过干涉检查验证，可直接用于后续的结构优化、方案演示以及生产参考，完整还原了工业级爆米花加工设备的功能逻辑与外观特征。
