齿轮箱箱体壳体结构三维设计方案

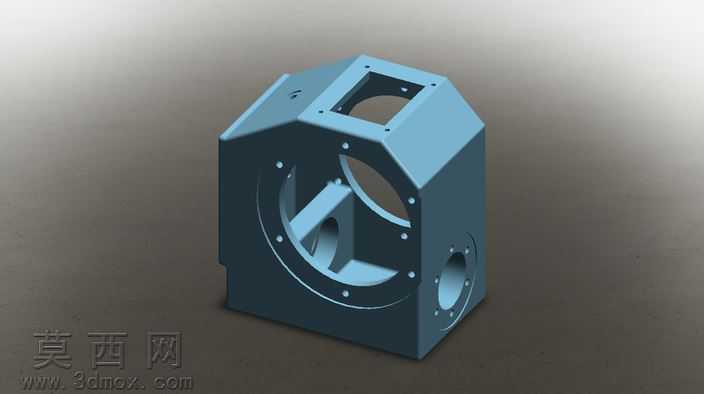

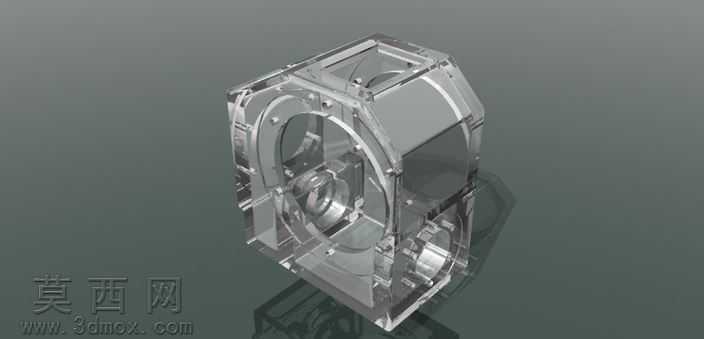

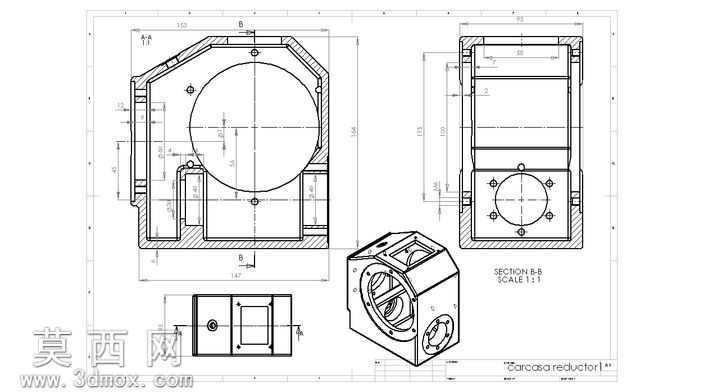

本作品为齿轮箱房屋即齿轮箱箱体的三维结构设计，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范与箱体类零件的工艺要求，从二维工程图的尺寸标注出发，逐步搭建三维实体模型，确保每一处结构尺寸与工程图完全匹配，实现二维设计意图到三维模型的精准转化。建模阶段首先绘制箱体的主体轮廓草图，通过拉伸、切除等基础特征构建箱体的整体外形，针对箱体上的轴承安装孔、连接螺栓孔、观察窗结构、安装定位面等关键部位，采用精准的特征定位与尺寸约束，保证各孔系的同轴度、位置度符合传动部件的装配要求。针对箱体的内腔结构，通过抽壳、局部切除等操作完成腔体的构建，预留出齿轮传动组件的安装空间，同时合理设计箱体的壁厚，在保证结构强度的前提下尽可能减轻整体重量，兼顾刚性与轻量化需求。模型的细节处理上，对箱体的棱边做了符合工艺要求的圆角过渡，避免应力集中问题，针对连接法兰面、安装基准面做了平面度的特征约束，确保后续装配时的贴合精度；轴承安装孔处设计了适配的止口结构，保证轴承安装时的轴向定位准确，同时预留了密封件的安装槽位，满足箱体的密封防护需求。结构设计层面，该箱体采用多面安装的结构形式，侧面设置大直径的轴承安装孔用于输入输出轴的装配，端面布置均匀分布的螺栓连接孔用于箱盖的紧固安装，侧面预留的侧孔可用于安装油标、放油塞等辅件，顶部与底部的安装凸台结构可实现齿轮箱在设备机架上的稳固固定。建模完成后通过软件的干涉检查功能验证了各结构之间无干涉问题，同时对照二维工程图逐一核对尺寸公差与形位公差要求，确保模型可直接用于后续的工程出图、数控加工编程以及虚拟装配仿真，能够为齿轮传动系统的整体设计提供可靠的壳体支撑结构参考，模型的参数化特征支持后续根据不同的传动参数快速调整箱体尺寸，适配不同规格的齿轮传动设计需求。
