500W陶瓷加热元件三维结构设计

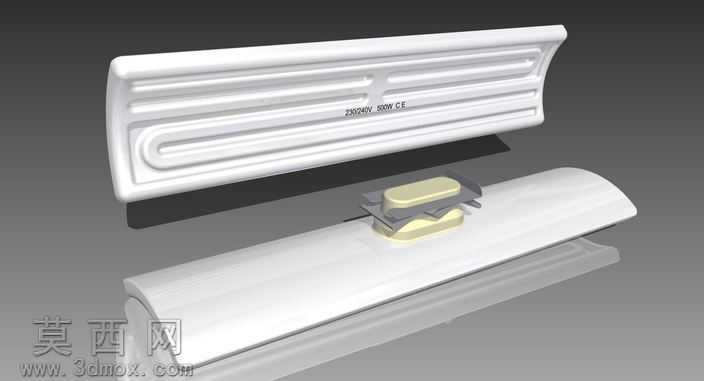

本模型为500W功率规格的陶瓷加热元件三维设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据加热元件的实际安装适配尺寸，绘制主体长条形壳体的二维轮廓草图，通过拉伸、倒圆角等基础特征命令生成壳体基体，针对壳体表面的导流散热沟槽结构，采用扫掠命令沿预设路径生成沟槽形态，同时对沟槽边缘做小圆角过渡处理，避免实际生产中出现应力集中问题。模型中部的固定连接组件单独拆分建模，依次完成卡扣基座、压合弹片、绝缘衬垫的零件建模，通过装配约束将各零件精准定位到壳体对应安装位，还原实际产品的装配关系，确保各部件之间无干涉、配合间隙符合设计要求。材质渲染阶段，主体陶瓷壳体赋予哑光米白色陶瓷材质，调整材质的粗糙度、反射率参数还原陶瓷材质的温润哑光质感，表面印刷的功率标识采用贴花工艺映射到壳体对应位置，还原产品的标识细节；金属弹片部件赋予浅灰色金属材质，添加轻微的磨砂质感模拟镀锌冲压件的表面效果，绝缘衬垫赋予淡黄色硬质塑料材质，区分不同部件的材质属性。结构设计上充分考虑加热元件的实际使用场景，长条形壳体的弧形端面设计适配热台的安装弧度，背部的固定卡扣结构可实现快速卡装，无需额外紧固件即可完成安装固定，壳体内部预留加热丝排布空腔，表面的沟槽结构可增大散热面积，提升热交换效率。建模过程中对所有特征做参数化关联，后续若需调整功率规格、适配不同安装尺寸，仅需修改对应草图参数即可快速完成模型迭代，无需重新搭建特征结构，模型同时导出STL通用格式，可兼容多数三维软件打开查看，也可直接导入切片软件用于3D打印验证结构适配性。
