四管等长排气歧管概念结构设计

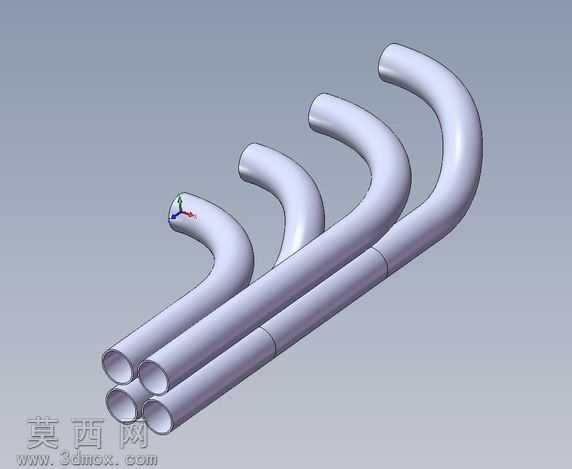

本作品为概念款四管排气歧管结构，采用三维参数化建模方式完成整体造型设计，建模过程中以等长管路为核心设计原则，对四根独立进气支管的弯曲弧度、延伸长度进行精准约束，确保各支管从进气端到汇合端的路径长度完全一致，为各缸排气时序的均匀性提供结构基础。建模阶段先绘制各支管的中心引导线，通过曲率连续约束调整弯管段的圆弧半径，避免管路出现急弯、折角等影响流体通行的结构，再以引导线为路径扫描生成等壁厚的管体结构，管体端口处做平齐裁切处理，预留后续对接法兰的安装位置。材质设定上采用哑光金属质感的铸铁材质参数，还原排气歧管的真实金属外观，渲染阶段添加柔和的环境光与方向光，清晰呈现管体的曲面弧度与壁厚特征，同时保留三维建模环境的坐标系参考，直观展示模型的空间朝向。结构设计上四根支管采用平行排布方式，弯管段依次递增弯曲半径，从最短的内侧支管到最长的外侧支管，通过调整弯曲段的延伸长度补偿直段部分的长度差，最终实现所有支管的总长度相等，这种结构能够有效降低各缸排气之间的干涉问题，优化排气脉冲的利用效率。设计思路围绕流体管路的流通特性展开，在保证管路结构强度的前提下尽可能降低管内壁的流体阻力，所有弯管位置均采用大圆弧过渡设计，避免直角弯折造成的流体紊流与压损，管体表面做光滑处理，无额外的凸起或凹陷结构，既减少建模过程中的特征冗余，也符合实际排气部件的生产工艺要求。模型整体结构规整，各支管之间保持均匀间距，既避免管路之间的干涉，也为后续的安装固定预留足够的操作空间，可作为排气系统概念设计、流体仿真分析的基础结构模型使用。
