小可调节式带脚轮移动承载车架设计

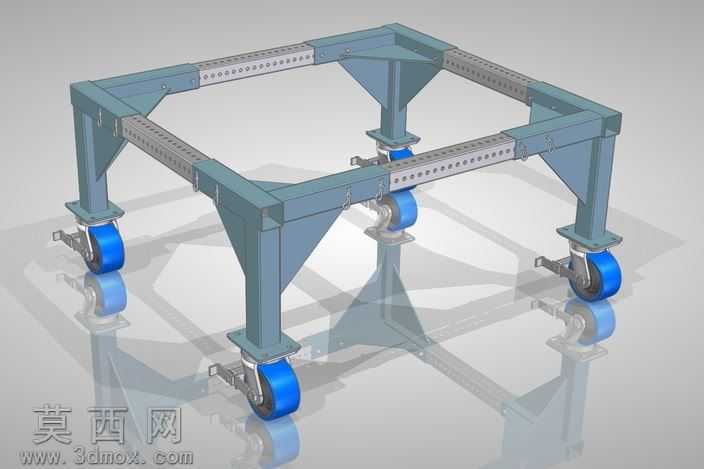

本作品为可调节尺寸的移动式承载车架三维模型，采用Solid Edge软件完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，从单个零件建模到虚拟装配全程保持参数关联，可通过修改横梁的长度参数快速适配不同尺寸的承载需求，无需重新搭建整体装配结构。模型渲染阶段采用哑光金属材质模拟方管焊接的车架主体，还原金属构件表面的细微磨砂质感，脚轮部分采用高光泽蓝色聚氨酯材质搭配金属镀锌支架，通过光影反射效果区分不同部件的材质属性，地面添加柔和的倒影效果提升渲染图的真实感，清晰展现车架的整体结构与部件细节。结构设计上，车架主体采用四根方管支腿作为竖向支撑，支腿与横向连接梁之间采用三角加强筋焊接结构，大幅提升框架整体的抗扭与承重能力，避免承载重物时出现框架变形问题；横向连接梁表面设计有等距排布的调节孔位，可根据实际承载物的尺寸调整框架的长宽尺寸，适配不同规格的设备或物料承载需求，调节完成后通过紧固件穿过对应孔位完成锁止，保证使用过程中框架尺寸不会发生偏移。每个支腿底部均安装有带刹车功能的万向脚轮，既可以实现任意方向的灵活移动，也可以通过踩下刹车踏板锁定脚轮转动，让车架在固定工位使用时保持稳定，不会出现滑移问题。设计思路围绕多场景适配的移动承载需求展开，摒弃传统固定尺寸推车适配性差的缺点，通过孔位调节结构实现单款车架覆盖多种承载尺寸需求，降低不同场景下的承载工装制作成本，整体结构简洁可靠，加工难度低，所有构件均采用常规标准型材制作，无需定制特殊截面材料，脚轮采用市面通用标准件，后期维护更换配件十分便捷，可广泛应用于车间物料转运、设备临时支撑、工装移动承载等多种场景，建模过程中对所有焊缝、安装孔、倒角等工艺细节均做了还原，模型可直接用于工程出图、3D打印验证或生产加工参考。
