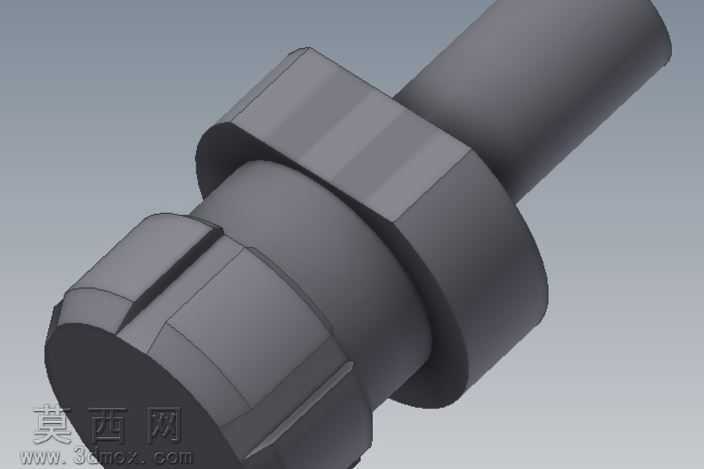

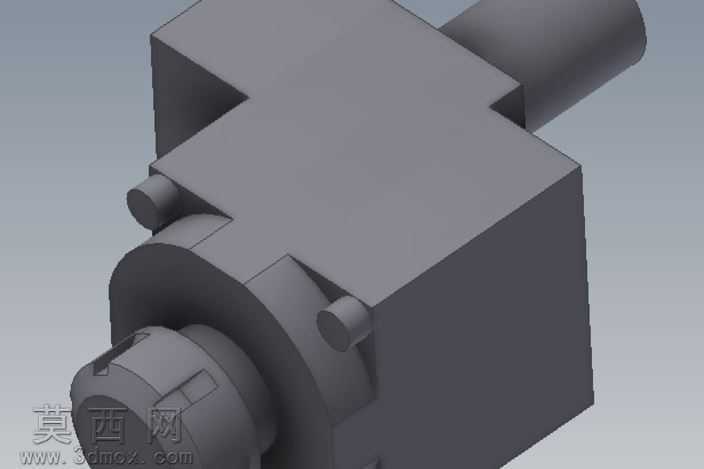

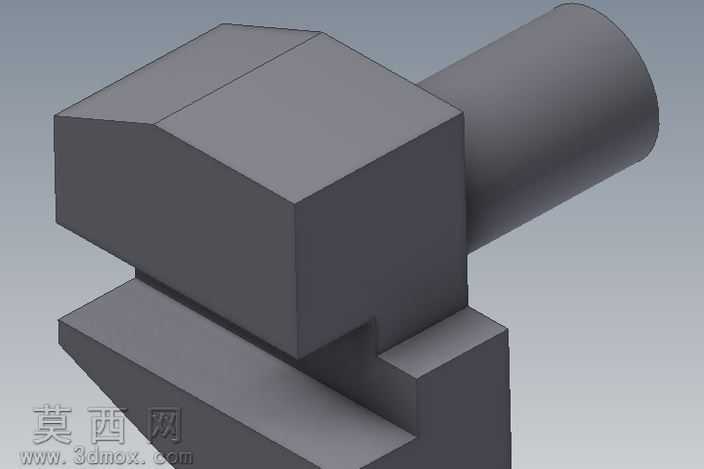

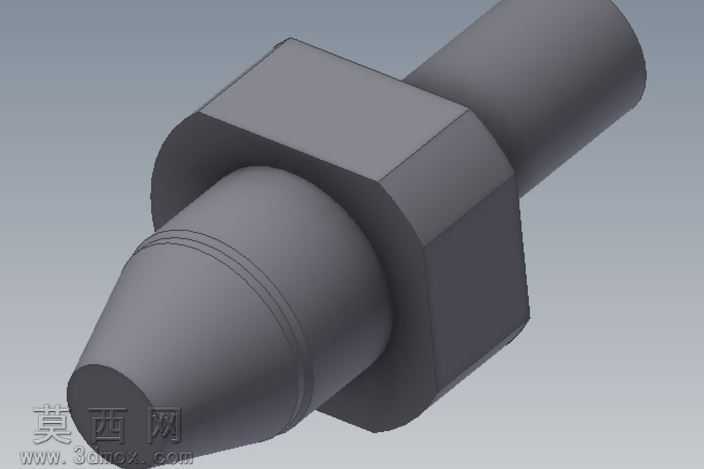

VDI30-HSK6330标准机床刀柄三维结构模型

本模型为符合工业标准的机床刀柄三维结构，采用参数化建模方式完成整体构建，建模过程中严格遵循VDI30与HSK6330接口的标准尺寸规范，保证各配合段的公差精度符合实际工业使用要求。建模阶段首先通过旋转特征构建刀柄的主体轴身结构，精准还原锥面配合段、法兰定位段、刀具夹持段的各段直径与长度比例，针对法兰部位的驱动键槽结构，采用拉伸切除结合倒角特征完成细节制作，还原键槽的定位尺寸与边缘过渡结构，保证与机床主轴驱动块的配合间隙符合实际装配要求。材质渲染阶段为模型赋予哑光硬质合金金属材质，调整材质的粗糙度与金属度参数，模拟经过表面发黑处理的刀柄金属质感，在锥面配合区域适当调整反光参数，体现精密加工表面的高光特性，同时添加柔和的环境光遮蔽效果，突出各台阶面、键槽、环形槽的结构层次，让模型的结构细节清晰可辨。结构设计上完整还原了HSK空心短锥刀柄的典型特征，包含主轴配合的空心锥段、法兰端面定位面、驱动键结构、后端刀具装夹段，各段之间的过渡圆角、退刀槽结构均按照实际加工工艺要求制作，没有出现结构缺失或比例失真的问题。建模过程中对各特征进行了合理的分组管理，将锥面、法兰、键槽、夹持段等不同结构的特征分类归档，方便后续对模型进行结构修改或工程图导出，所有配合面均做了公差预留的结构处理，能够直观体现该型号刀柄与机床主轴、切削刀具的装配逻辑，清晰展示这类工装部件的定位、夹持、驱动的核心工作原理，可用于数控加工教学、机床配套部件选型展示、工装结构设计参考等场景。
