注塑成型美工刀刀柄结构三维设计

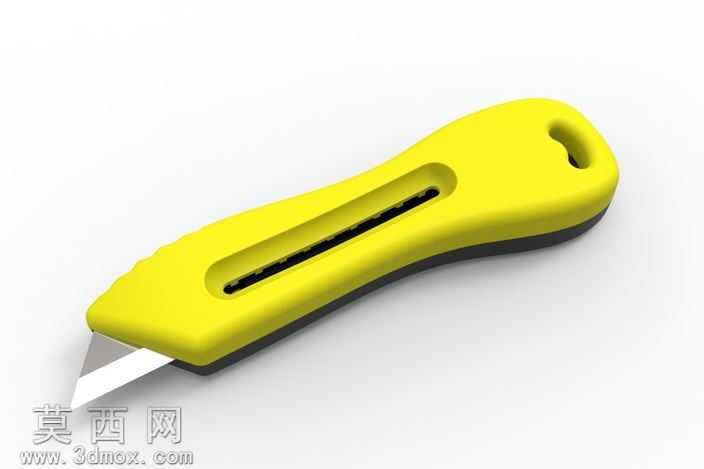

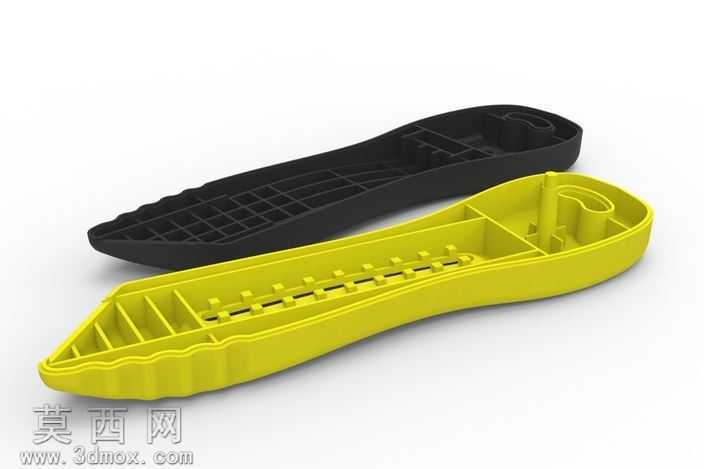

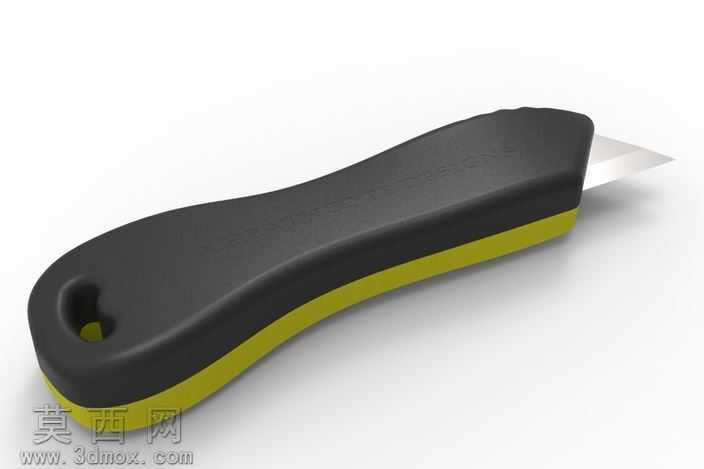

本作品为适配注塑成型工艺打造的美工刀刀柄三维结构设计，建模阶段严格遵循注塑件生产的工艺规范，对刀柄的上下壳体结构进行全参数化构建。整体造型贴合人手握持的人体工学曲线，从刀头卡位段到尾部挂孔段做了连续的曲面过渡，侧边设置内凹的防滑纹理区域，握持时可增大与手掌的接触摩擦力，避免使用过程中出现打滑脱手的问题。内部结构设计充分考虑注塑生产的脱模可行性与成品装配精度，壳体内侧均匀排布纵横交错的加强筋结构，在不额外增加壳体壁厚的前提下大幅提升整体结构强度，防止日常使用中受力出现弯折、开裂的情况；同时预留了刀片滑动轨道的安装卡位、刀片锁止结构的固定槽位，以及上下壳体的卡扣装配位，无需额外设计连接螺丝柱即可实现上下壳的紧密扣合，有效减少装配工序与生产物料成本。建模过程中对所有转角位置做了统一的圆角处理，避免注塑过程中出现应力集中导致的成品开裂问题，同时对壳体壁厚做了均匀化校验，防止壁厚差异过大导致注塑冷却过程中出现缩痕、翘曲等成型缺陷。渲染阶段分别为上下壳体赋予不同的塑胶材质，黑色壳体采用哑光磨砂PP材质表现，黄色壳体采用亮面耐冲击ABS材质表现，通过光影调整清晰呈现内部筋位的排布逻辑与外部曲面的流畅弧度，完整还原注塑成品的真实质感。设计过程中同步考量了刀片更换的操作空间，在尾部预留了足够的刀片取放开口，日常使用时无需借助额外工具即可快速完成刀片替换，兼顾了结构强度、生产可行性与使用便捷性，可直接用于注塑模具的开发设计参考，也可作为日用五金刀具结构设计的教学参考案例。
