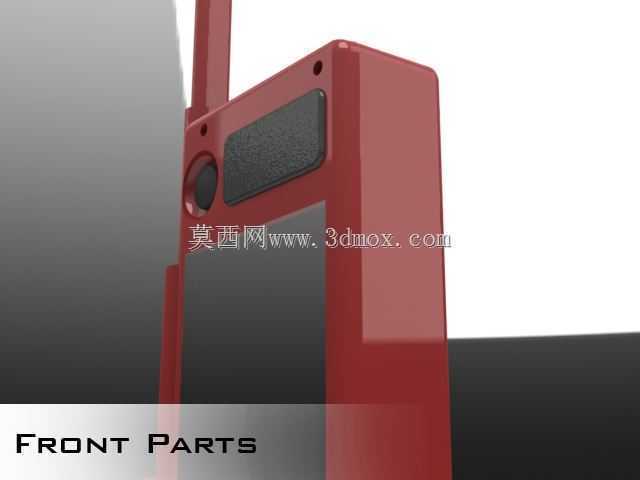

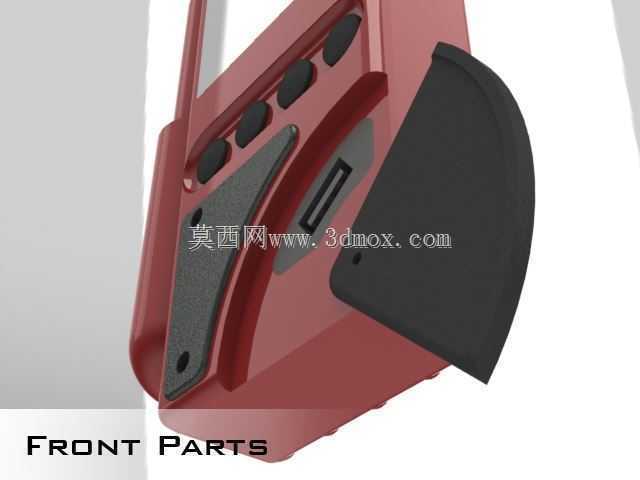

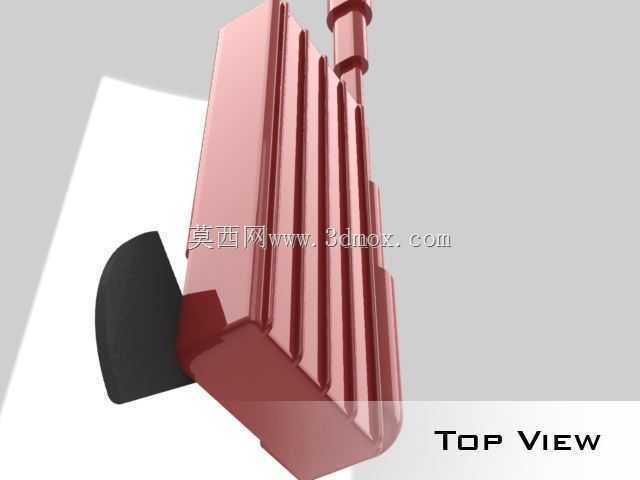

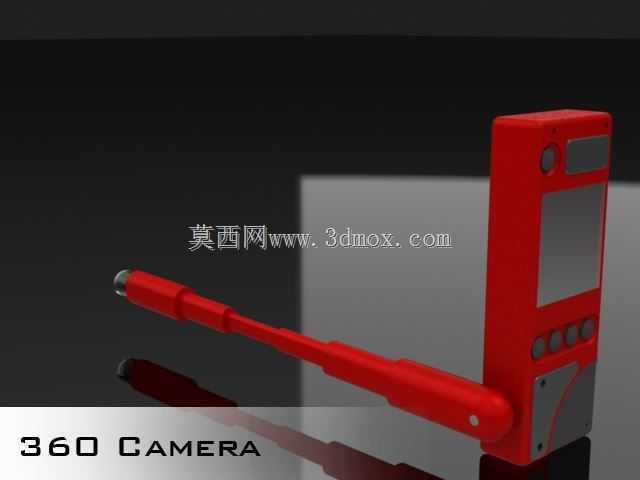

车载环视影像采集摄像头结构设计

　　车载环视摄像头的结构设计，首先要贴合整车装配的实际边界，这类部件多布置在车身外饰的拼接缝隙处，比如前格栅内侧、后视镜底座下方、后牌照灯区域，安装位的预留空间通常十分局促，因此壳体的分件设计首先要做的是压缩整体厚度，同时避让周边的钣金翻边、线束卡扣、密封胶条位置，避免装配时出现干涉。从功能实现层面看，这类360环视摄像头需要覆盖车辆周边的广角视野，镜头端的突出高度要兼顾视场角无遮挡与外饰件的整体平整度，不能因为镜头突出过多增加剐蹭风险，也不能因为壳体遮挡导致画面边缘出现暗角。壳体的材质选择上，外露部分需要耐受户外环境的高低温交变、雨水冲刷、砂石击打，因此外壳的曲面过渡要做顺滑的圆角处理，既减少行车过程中的风阻风噪，

　　也能避免应力集中导致的壳体开裂，同时密封结构的设计要沿着壳体合模线布置整圈的密封胶圈，配合卡扣加螺丝的紧固方式，满足车载电子部件的防水防尘等级要求。内部结构的排布上，要给镜头模组、PCB板、接插件预留足够的固定位，镜头的安装基准面要和壳体定位柱做精准的公差配合，保证镜头光轴和设计安装面的角度偏差控制在允许范围内，避免后期画面拼接时出现角度偏移，增加标定工作量。接插件的出线方向要顺着车身线束的走向设计，避免线束弯折角度过大导致的线芯断裂，同时接插件位置要做防水挡边结构，防止高压洗车时水流直接冲击接插件缝隙造成短路。从实际装车的应用场景看，这类摄像头不仅要在常规城市道路行驶时采集周边画面，还要在泊车、窄路会车、

　　越野通行时给驾驶员提供无盲区的视野参考，因此壳体的固定结构要做足够的强度冗余，固定脚的位置要贴合车身安装点的钣金型面，采用弹性卡扣加定位销的组合方式，既方便装配时的快速定位，也能在车辆长期行驶的振动环境下保持位置稳定，不会出现画面抖动偏移的问题。外观曲面的设计还要和周边的外饰件风格保持统一，比如安装在后视镜下方的摄像头壳体，曲面弧度要和后视镜底座的弧度顺滑衔接，没有突兀的凸起或接缝，兼顾功能实现与整车外观的整体性。设计过程中还要考虑后期维修更换的便利性，固定结构不能采用完全不可拆卸的设计，要在不破坏周边外饰件的前提下就能完成摄像头的拆装，降低售后维护的成本。另外，壳体内部要预留导热胶的填充空间，让PCB板上的感光芯片、

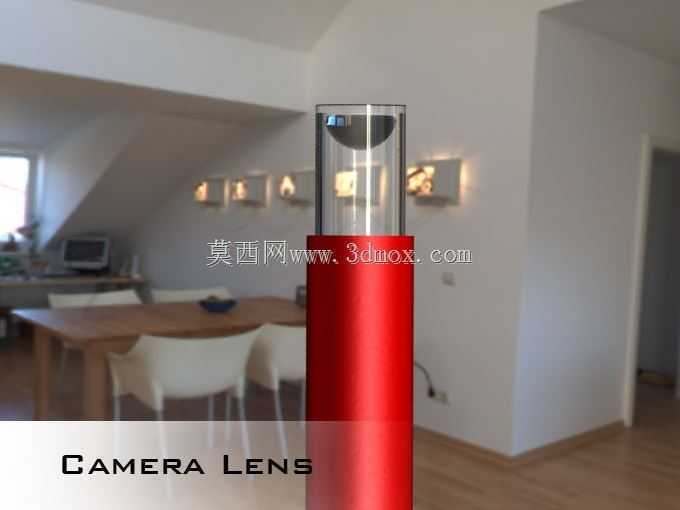

　　处理芯片工作时产生的热量能够通过壳体快速散发到外部环境，避免夏季高温暴晒下设备因为过热出现画面噪点增多、工作异常的问题。镜头前端的透明保护罩要做防刮、防眩光的涂层适配结构，保护罩和壳体的连接要做无缝粘接，避免水汽进入内部在镜头表面起雾影响成像效果，同时保护罩的曲面要做光学角度的校核，不能因为曲面的折射导致画面出现变形失真。
