美国DBF2013赛事参赛固定翼航模设计

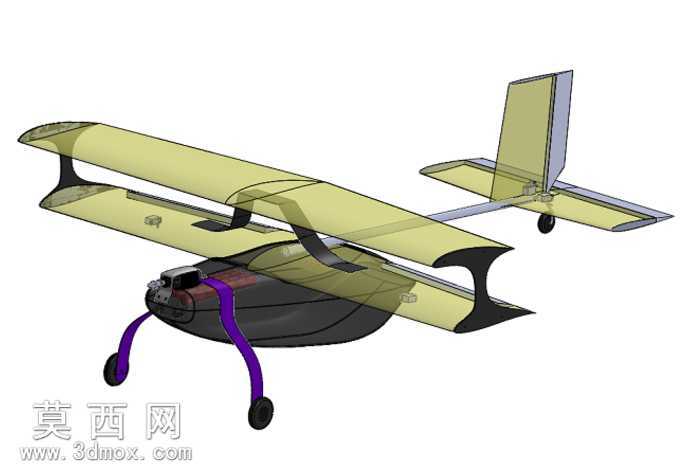

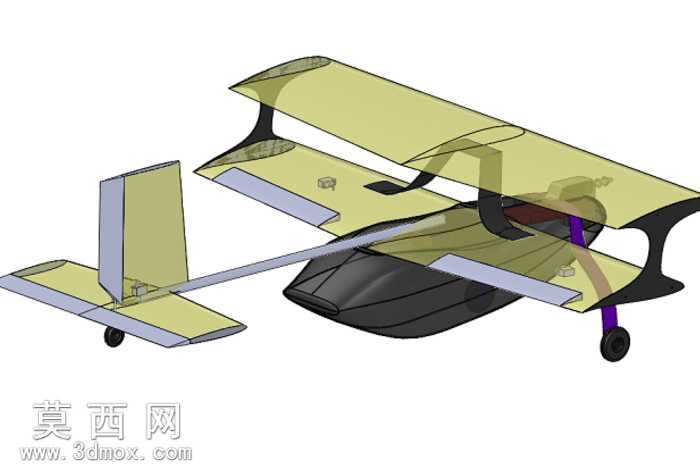

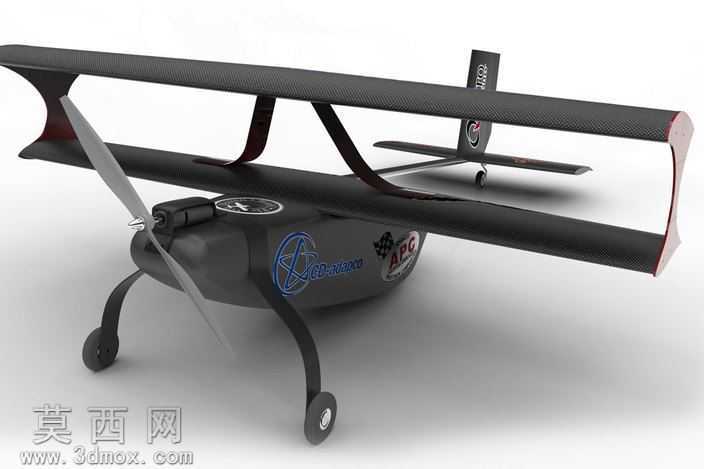

该作品为2013年美国航空航天学会设计/生成飞行比赛的参赛固定翼航模三维建模成果，建模过程围绕赛事飞行性能要求展开，首先完成整体气动布局的参数化建模，采用双翼结构设计来提升低速飞行状态下的升力表现，适配赛事载重与飞行时长的考核要求。建模阶段对机身、机翼、尾翼、起落架、动力螺旋桨等部件分别进行独立结构建模，机身部分采用流线型曲面建模，还原实机的木质蒙皮与黑色结构件的材质分区，机翼部分精准还原上下翼面的翼型弧度与支撑结构的连接关系，尾翼部分还原垂直尾翼的标识涂装与水平尾翼的安装角度，起落架采用后三点式布局建模，精准还原轮组、支撑臂的结构形态与安装位置。材质渲染阶段，针对机身不同区域赋予对应材质：机身主体木质区域赋予哑光木纹材质，还原实机的轻木蒙皮质感，机翼、尾翼的黑色结构部分赋予哑光碳纤维复合材质，螺旋桨赋予半透明磨砂塑料材质，起落架轮组赋予橡胶轮胎与金属轮毂的组合材质，机身表面的赛事标识、赞助商标识采用贴图映射方式精准贴合曲面，保证渲染效果与实机外观一致。结构设计上，建模过程充分考虑航模的实际组装需求，对机翼与机身的连接卡扣、尾翼的固定结构、动力舱的安装位、电池与飞控设备的舱室空间都做了精准的结构预留，双翼之间的支撑结构做了轻量化建模，在保证结构强度的前提下降低整机重量，匹配赛事对飞行总分的考核要求。整体建模严格遵循参赛实机的尺寸比例，各部件的相对位置、角度都经过反复校准，保证气动外形的准确性，可用于航模制作参考、气动仿真分析、赛事作品展示等场景，完整还原了该参赛航模从外观到内部安装结构的全部设计细节，双翼布局的结构建模充分考虑了飞行过程中的受力分布，支撑结构的连接点位置经过优化，避免飞行过程中出现结构共振问题，机身重心位置在建模阶段就做了配重预留设计，保证飞行时的姿态稳定性。
