JISSR7000超音速商用喷气式客机概念设计

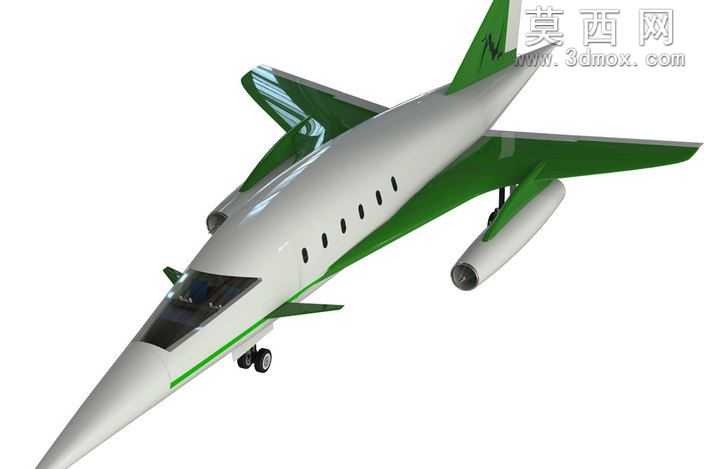

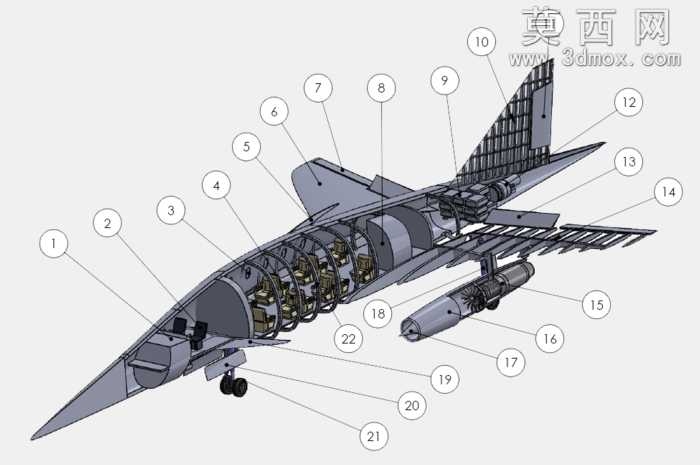

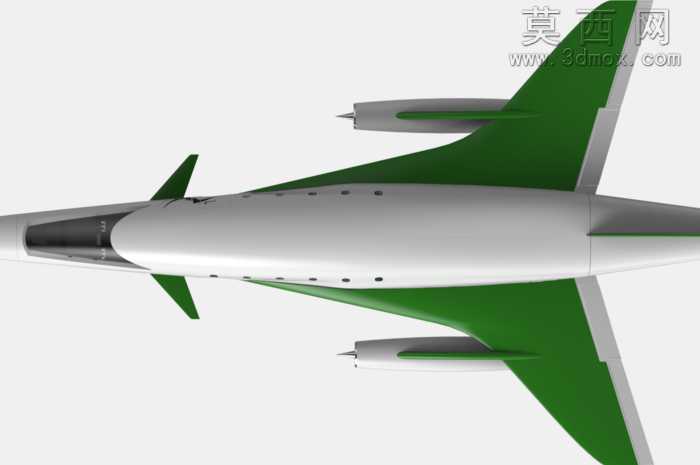

本作品为面向未来高速商务出行场景打造的超音速商业喷气式概念飞行器三维设计，整体建模过程依托三维参数化设计软件完成，全程遵循航空飞行器气动设计的核心逻辑开展结构搭建。建模阶段首先完成机身主体的曲面放样，采用长细比优化的尖锥式机头造型，有效降低超音速飞行状态下的激波阻力，机身中段采用等截面过渡的客舱段设计，沿机身纵向均匀排布椭圆形客舱舷窗，兼顾舱内采光需求与机身结构强度的平衡。机翼部分采用大后掠角三角翼布局，翼身融合处做了平滑的曲面过渡处理，减少飞行过程中的气流干扰，尾翼采用垂直单垂尾搭配水平安定面的布局，垂尾尖端做了切尖优化，进一步降低高速飞行时的颤振风险。动力系统采用翼下吊挂式双发布局，发动机短舱通过流线型挂架与机翼下部连接，短舱进气口与尾喷口均做了收敛-扩张型面的参数化建模，匹配超音速飞行的进气效率与推力输出需求。起落架部分采用前三点式可收放结构，前起落架为双轮结构布置于机头下方，主起落架为支柱式结构布置于机翼根部下方，所有起落架舱门均做了与机身曲面完全贴合的造型设计，收放状态下可完全收纳于机身与机翼内部，保证整机气动外形的完整性。材质与渲染阶段，机身主体采用哑光银白航空铝合金材质，机身侧面沿纵向布置亮绿色装饰条，机翼、尾翼、发动机挂架部分采用亮绿色高光复合材料材质，座舱风挡采用深色渐变透明材质模拟航空有机玻璃的透光与遮光效果，舷窗采用深色半透明材质，发动机短舱采用银灰色金属材质搭配尾喷口的高温金属质感，轮胎采用黑色橡胶材质搭配金属轮毂，渲染时采用影棚级三点布光，突出曲面的光影过渡与不同材质的质感差异，清晰呈现整机的气动外形与结构细节。设计思路上围绕超音速商务出行的核心需求，在保证高速飞行气动效率的前提下，兼顾了商务机型的外观辨识度与结构合理性，整体造型流畅前卫，所有曲面均经过曲率连续性检查，可用于航空概念展示、未来飞行器设计教学、相关影视素材制作等场景。
