T-38喷气教练机SolidWorks三维建模作品

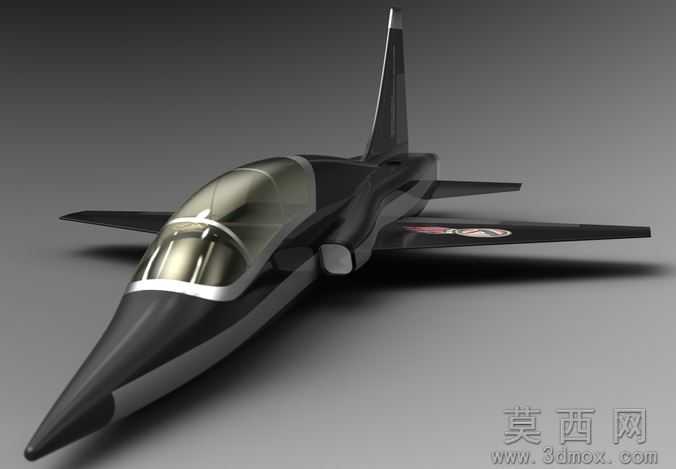

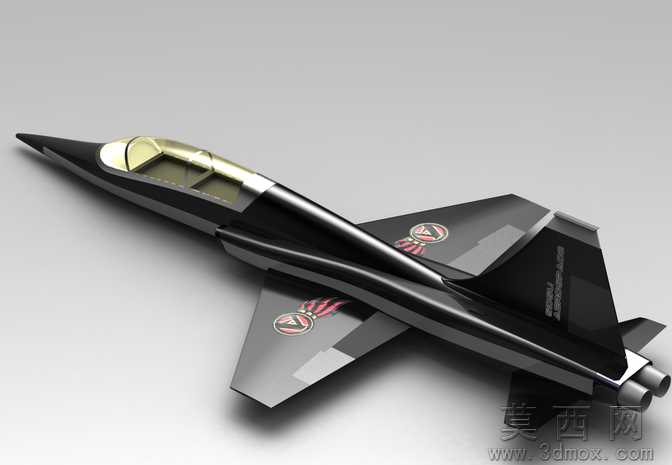

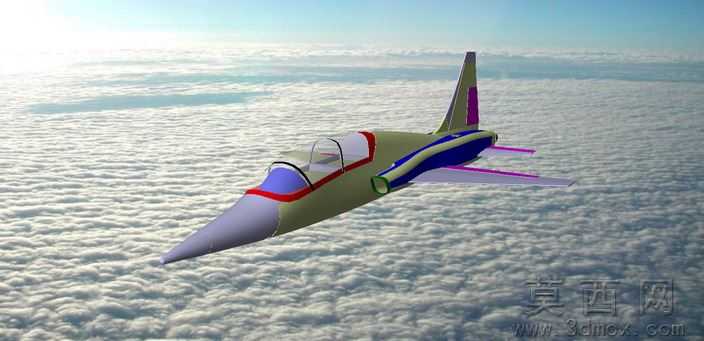

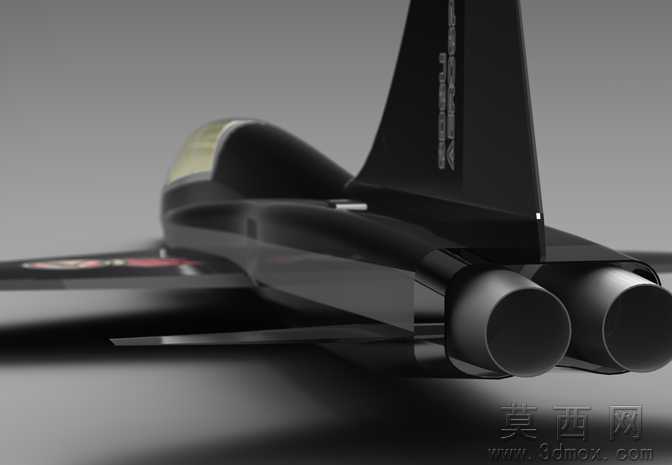

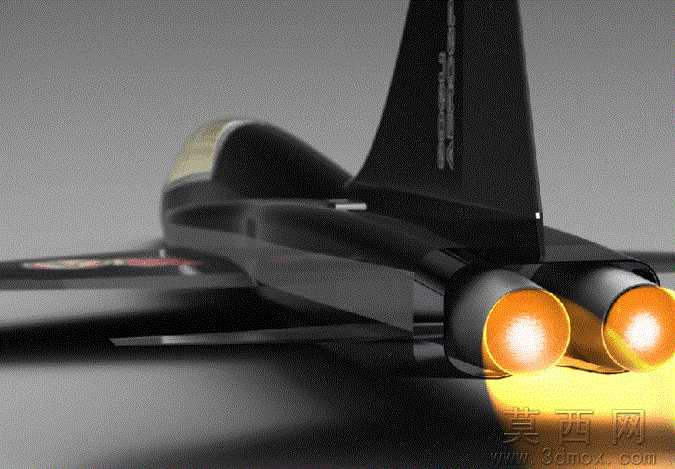

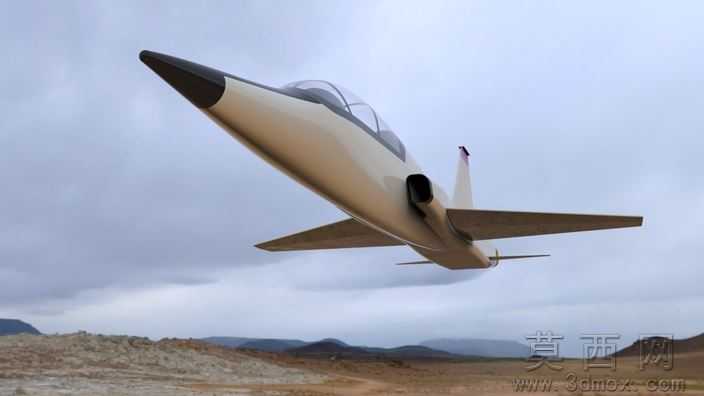

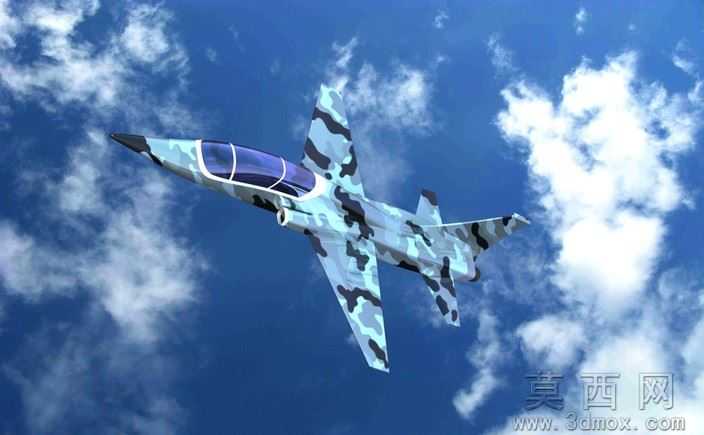

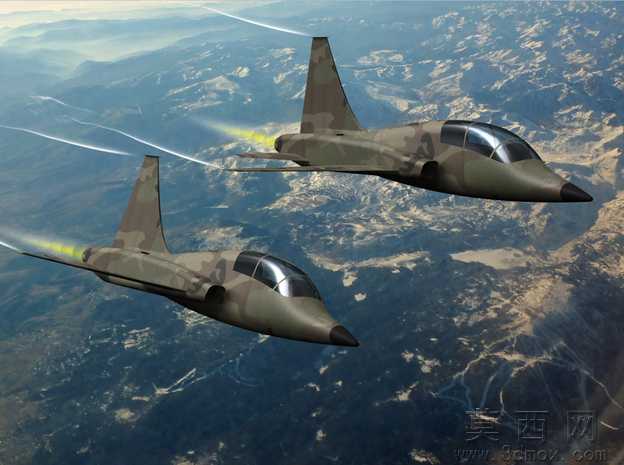

本作品为T-38喷气式教练机的三维建模成果，建模过程基于SolidWorks2012平台完成，是创作者在系统学习在线建模教程后，首次尝试飞行器类三维设计的实践作品。建模阶段从机身整体轮廓入手，先通过草图绘制勾勒出T-38标志性的尖锥机头、修长流线型机身的截面轮廓，再通过放样、凸台拉伸等基础特征命令构建机身主体结构，过程中反复对照真机气动外形调整曲面曲率，保证机身线条的流畅度与真机还原度。机翼部分采用曲面建模方式，精准还原了T-38的下单翼布局、机翼后掠角度以及翼型厚度变化，尾翼部分则分别构建垂直尾翼与水平尾翼的结构，对齐机身基准轴调整安装角度，还原真机的气动安定面设计。座舱部分单独处理，先绘制座舱盖的曲面轮廓，通过加厚特征生成透明舱盖结构，同时还原了座舱内的框架线条，搭配渲染阶段的半透明玻璃材质，还原真机座舱的视觉效果。渲染阶段为模型赋予了贴近真机的哑光黑机身涂装材质，机身金属接缝处做了细微的材质区分，座舱盖使用高透明度带轻微反光的玻璃材质，起落架、机翼标识等细节也做了对应材质调整，最终渲染图呈现出接近真机的质感。创作者在建模过程中从基础的Jet类飞行器建模逻辑切入，逐步熟悉飞行器曲面建模的思路，整个模型完整保留了STEP、IGES、STL等通用三维格式，可适配多数三维软件打开编辑，也可用于3D打印、军事模型展示、航空科普素材制作等场景，对于入门飞行器建模的学习者而言，也具备一定的参考学习价值。
