径向玻璃钢排气鼓风设备结构设计

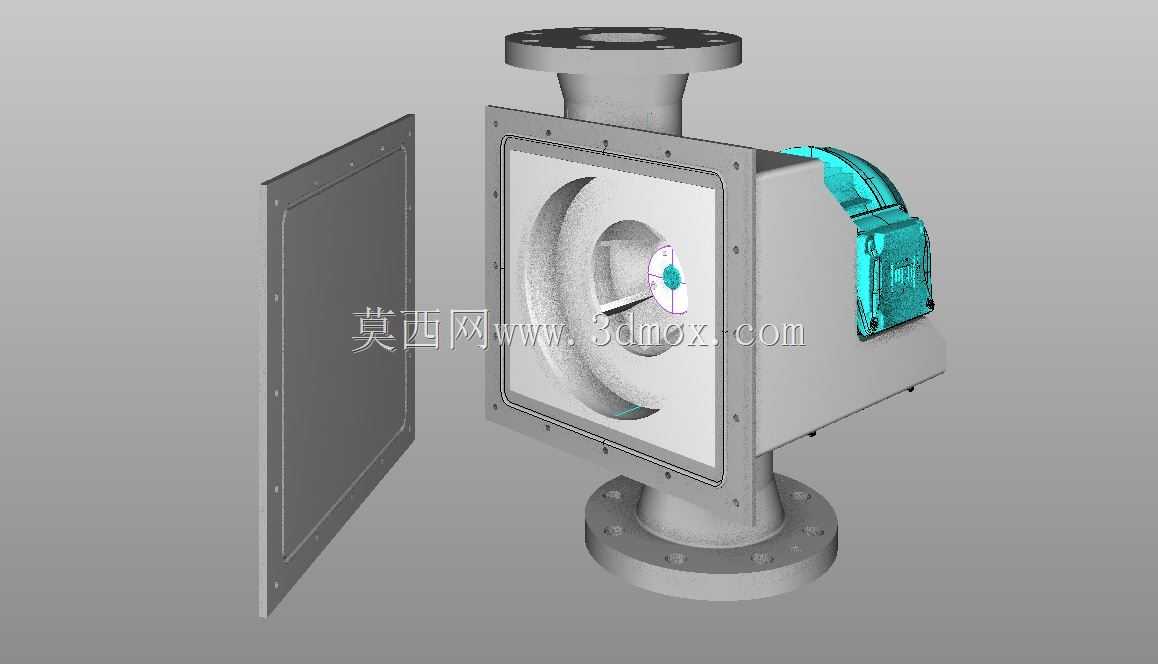

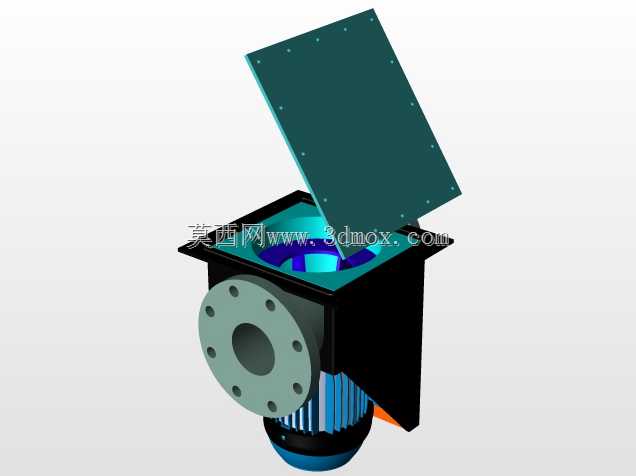

　　这款径向鼓风设备的壳体采用玻璃钢材质成型，核心针对化工生产场景中腐蚀性烟气的输送排放需求设计，区别于普通钢制离心风机，其接触介质的过流面全部依托玻璃钢的耐腐特性适配，可在含酸碱雾气、腐蚀性气溶胶的排风工况下长期稳定运行，无需额外做衬胶、衬塑等防腐处理，降低了后期运维的涂层修补、壳体锈蚀更换成本。从结构布局来看，设备采用上下法兰对接的径向进出风设计，进出口法兰均采用标准圆形法兰结构，法兰面预留均匀分布的螺栓孔位，可直接与现场的玻璃钢风管、PP风管或者防腐钢制风管对接，安装时无需额外做变径转接，适配多数化工车间、实验室排风系统的现有管路接口尺寸。设备侧部设置可拆式检修盖板，盖板与壳体之间采用螺栓压紧密封，密封面预留密封胶条安装槽，

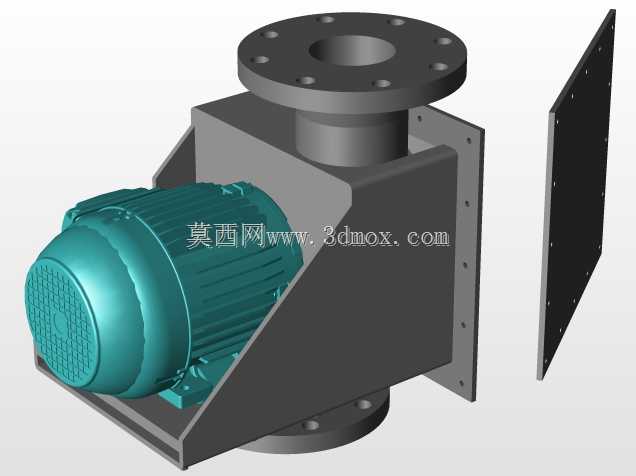

　　日常维护时无需拆解整机管路，仅需拆卸侧盖板即可完成内部叶轮的积尘清理、轴承组件的润滑检查，大幅缩短停机维护的时长。驱动端采用侧置式安装布局，电机与风轮之间的传动腔体做了密封隔离设计，避免输送的腐蚀性雾气渗入电机腔造成绕组腐蚀，传动部位的密封件采用耐腐氟橡胶材质，适配不同成分的腐蚀性介质输送场景。叶轮采用径向直叶片结构设计，相比后倾式叶轮，径向结构在输送含少量粉尘、凝露的腐蚀性烟气时，不易出现叶片积灰粘黏导致的动平衡失衡问题，运行时的振动量更小，适合长期连续运行的排风工况。壳体的方形主体结构做了圆角过渡处理，既减少了风阻涡流的产生，也提升了玻璃钢壳体的成型结构强度，避免负压运行时壳体出现吸瘪变形的问题。安装边界方面，

　　设备底部法兰为承重安装面，配套的安装支架需匹配底部法兰的螺栓孔位分布，预留足够的检修操作空间，侧部电机端需预留电机散热、接线以及后期更换电机的操作距离，顶部出口法兰对接的管路需做独立承重支撑，避免管路重量直接压在风机壳体上造成法兰密封面错位。在实际应用场景中，这类设备常布置在化工车间的排风系统末端、实验室通风橱的排风主管路、酸洗工艺段的槽边排风系统中，负责将工艺过程中逸散的腐蚀性烟雾抽排至废气处理设备，其玻璃钢材质的壳体可耐受多数低浓度酸碱雾气的腐蚀，相比不锈钢材质的防腐风机，制造成本更低，重量更轻，对安装支架的承重要求更小。设计过程中针对玻璃钢材质的成型特性，壳体的壁厚做了梯度设计，法兰连接部位做了局部加厚预埋处理，

　　避免螺栓锁紧时出现壳体开裂的问题，叶轮与壳体之间的间隙控制在合理范围，既保证运行效率，也避免热胀冷缩或者轻微振动时出现叶轮刮蹭壳体的故障。设备的整体重心偏向底部法兰侧，安装时无需额外做配重处理，底部法兰的螺栓锁紧需采用对角分次锁紧的方式，保证法兰面受力均匀，避免密封面出现间隙导致漏风。
