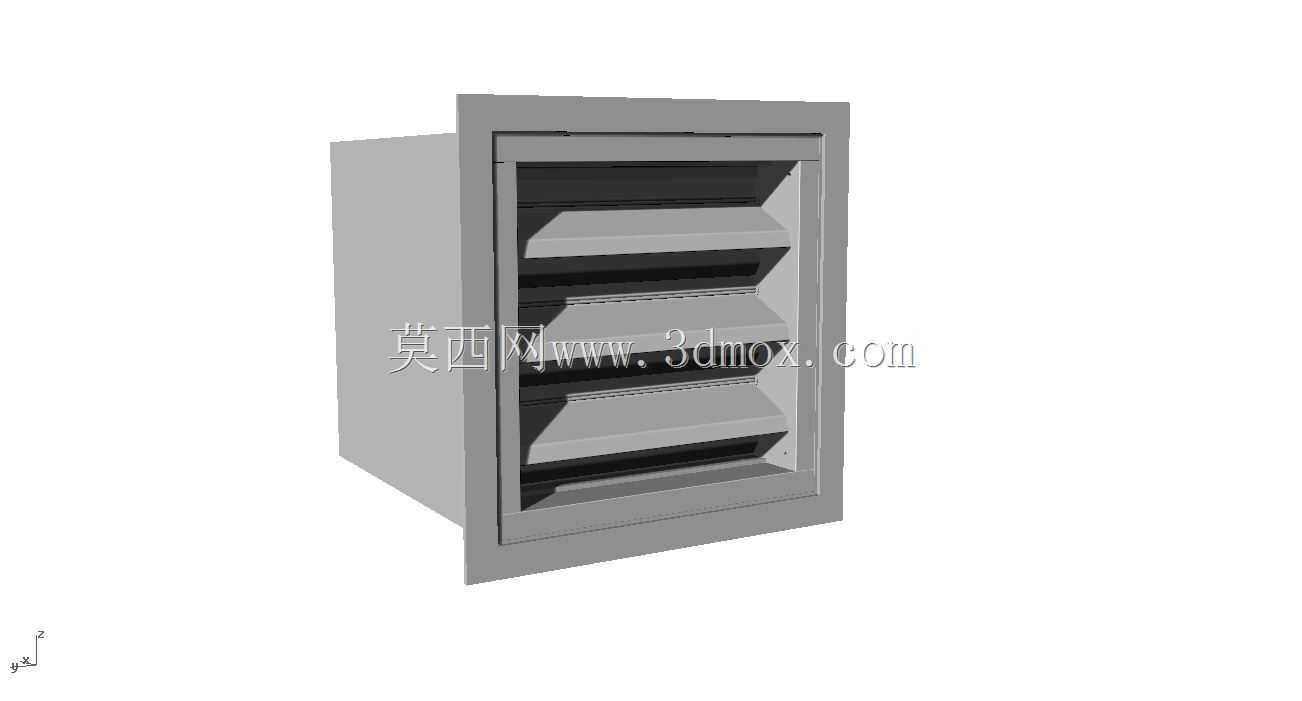

墙装式带自启闭风门通风排风机

　　在工业厂房侧墙排风、商用建筑外墙换气、化工仓储区域通风这类场景里，墙装式通风设备的选型一直要兼顾安装适配性、耐候耐腐性以及非运行状态下的密闭防护需求，这款带自动风门的壁挂式风机就是针对这类场景做的结构设计。从安装边界来看，这款风机整体采用方正的箱式壳体结构，所有外轮廓尺寸都匹配常规建筑墙体预留的方形开孔，安装时不需要额外对墙体开孔做异形裁切，直接将整机嵌入墙体预留洞口后做周边密封固定即可，不需要额外搭建安装支架，大幅降低现场施工的工作量。壳体采用全玻璃纤维模压成型，这种材质本身耐酸碱腐蚀、抗户外老化，不管是沿海高盐雾区域的建筑外墙，还是化工车间有腐蚀性气体外排的通风点位，都能长期使用不会出现壳体锈蚀、表层剥落的问题，

　　相比传统镀锌钢板壳体的墙装风机，在腐蚀环境下的使用寿命能提升数倍。设备前端集成的自动风门是核心功能结构，不需要额外配置电动执行器或者风阀联动控制，风机启动时，气流产生的压力会自动将多层百叶式风门叶片向外吹开，形成通畅的排风通道；风机停机时，风门叶片会依靠自身重力以及配套的复位结构自动闭合，完全遮挡通风断面，这样就能在非运行时段阻挡室外的雨水、沙尘、飞虫通过通风口进入室内，同时也能避免冬季室内外空气通过风机腔体形成无组织对流，减少室内热量损耗。从结构设计逻辑上，风门叶片采用倾斜叠合的排布方式，闭合状态下相邻叶片的搭接边有足够的重叠量，即使室外有较强的侧向风雨，也不会出现雨水渗进室内的问题；叶片的转动轴采用耐磨的非金属衬套，

　　长期开合不会出现卡滞、锈蚀的问题，不需要定期做润滑维护。风机的整体流道做了顺滑过渡设计，气流从室内侧进入风机腔体后，不会产生明显的涡流区，能有效降低运行过程中的气流噪声，同时减少不必要的风压损失，保证排风效率。在做三维建模的时候，需要重点把控几个关键尺寸的公差配合：首先是壳体的外框尺寸，要和常规墙体预留开孔保留合理的安装间隙，间隙量控制在方便填充密封胶同时不会出现安装错位的范围；其次是风门叶片的转动行程，要保证叶片完全打开时不会和风机内部的风筒、叶轮结构产生运动干涉，完全闭合时叶片边缘和框体的密封边能完全贴合，不能出现漏风的缝隙；另外要注意玻璃纤维壳体的壁厚设计，既要保证整体结构强度，在安装和长期运行过程中不会出现壳体变形，

　　也要控制整体重量，方便现场安装作业。这款设备的适用场景覆盖很广，除了常规的工业厂房全面排风，还可以用在配电房的外墙通风、污水处理站的岗位排风、实验室的辅助排风这类对防腐蚀、密闭性有要求的通风点位，选型的时候只需要根据需要的排风量匹配对应叶轮规格的机型，不需要额外选配外置风阀或者防雨百叶，因为设备本身已经集成了这两项功能，能减少通风系统的配套部件数量，降低整体采购和安装成本。建模过程中还要注意风门的重力复位力矩匹配，叶片的重量和转轴的阻尼要调整到合适的范围，保证风机在额定风压下能顺利吹开风门，不会因为风门阻力过大导致排风风量衰减，同时停机时叶片能顺畅下落闭合，不会出现半开半关的状态。另外壳体的安装法兰边做了加宽设计，固定时的受力面积更大，安装到墙体上之后整体结构更稳固，即使长期运行产生振动，也不会出现固定松动的问题。
