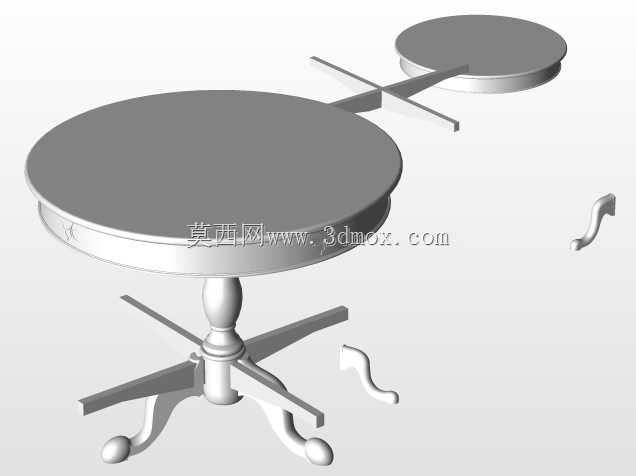

这款圆形桌具的结构设计围绕民用家具的实际使用场景展开,核心适配家庭餐厅、休闲会客区、小型洽谈空间的摆放需求,日常可承载餐食摆放、茶具陈设、轻量办公书写等实际用途,整体结构兼顾古典装饰性与日常使用的结构稳定性。桌体支撑结构采用经典的三弯腿(Cabriol腿)构型,单腿从桌架连接位置向下先做外扩弧面过渡,再向内收窄至腿足位置,最终以向外翻卷的足端收尾,三个支腿沿桌体中心呈120°均匀分布,这种支撑布局相比四腿结构,能在减少构件数量的同时,保证任意方向落座时都不会出现腿位磕碰的问题,适配不同人数围坐的使用需求。桌架部分采用环形实木结构,上沿预留与大理石台面匹配的嵌装槽,台面安装时可直接嵌入槽位,无需额外外露固定件,

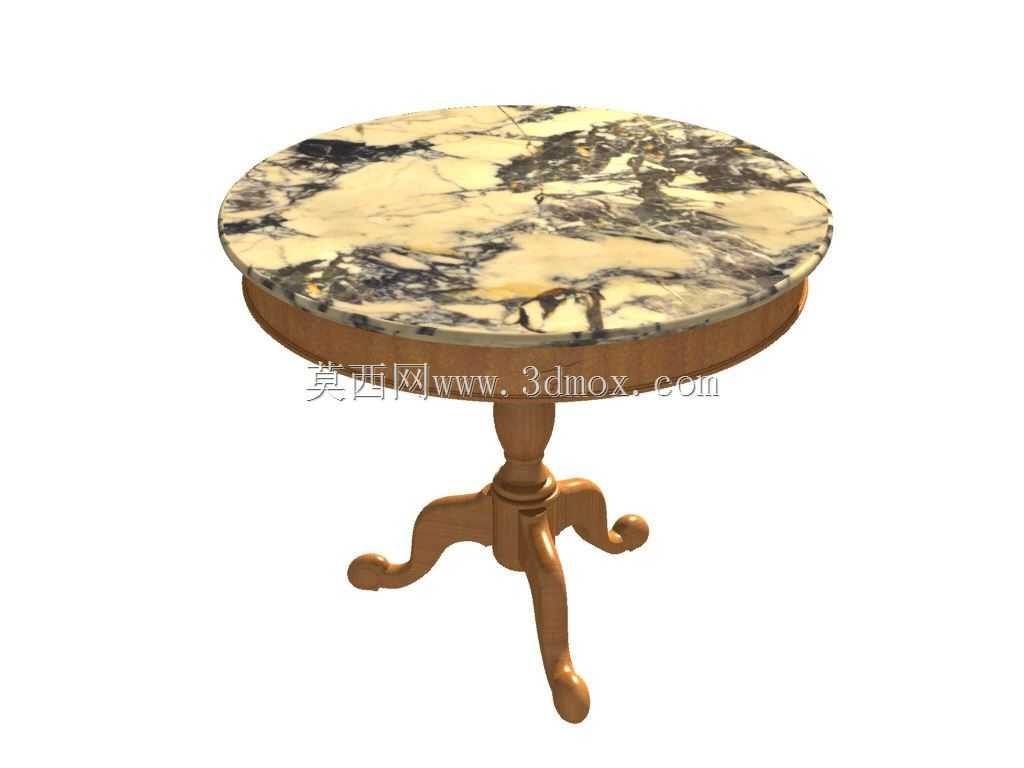

既保证台面安装后的平整度,也避免固定件外露破坏整体外观协调性。大理石台面采用整板圆形裁切,边缘做圆弧倒边处理,日常使用时不易磕碰划伤,石材本身的耐磨、耐污特性也能降低日常维护成本,台面厚度控制在常规民用家具的合理区间,既保证石材本身的结构强度,也不会因过厚导致整体重量超标,增加搬运与安装难度。支腿与中心立柱的连接位置采用一体式过渡结构,三个支腿与中心柱的衔接处做圆弧顺滑过渡,避免直角应力集中,长期承重使用时不易出现连接位置开裂的问题,中心柱向上与环形桌架的连接采用多点位嵌入式固定,保证桌架受力能均匀传递到三个支腿上,不会出现局部受力过载的情况。从安装边界来看,这款桌具的整体占地直径略大于台面直径,
支腿外扩的最大尺寸控制在台面直径外100mm范围内,摆放时无需预留过多冗余空间,常规1.2米直径台面的款型,预留1.8米见方的空间即可满足摆放与人员通行、落座的需求,适配多数中小户型餐厅、休闲区的空间尺寸。设计过程中针对古典家具常见的结构问题做了优化,传统三弯腿桌具常出现的腿足受力不均、长期使用后腿位外撇的问题,在这款结构里通过支腿内部的隐藏式金属加强筋做了补强,加强筋从中心柱连接位置一直延伸至腿足1/3处,不破坏外观的整体木质质感,同时能提升支腿的抗形变能力,长期承重后形变量控制在民用家具允许的误差范围内。台面与桌架的嵌装结构预留了微小的伸缩间隙,适配不同温湿度环境下木质构件的胀缩变化,避免温湿度变化时木质构件胀缩顶裂石材台面。
桌体底部的腿足位置预留了可调脚垫的安装位,安装时可根据地面平整度调整每个腿足的高度,保证桌体放置后无晃动,适配地砖、地板、地毯等不同材质的地面环境。从实际使用的功能特性来看,三支撑结构的桌具在不平整地面上的自适应能力优于四腿结构,不会出现轻微地面不平就晃动的问题,日常使用时放置重物、倚靠桌沿时,整体结构的稳定性表现优异,环形桌架的下沿做了圆弧收边,人员落座时腿部与桌架接触不会有硌腿的不适感。整体外观设计参考齐本德尔风格的家具特征,没有多余的冗余装饰构件,线条流畅自然,木质构件的曲面过渡全部采用顺滑的圆弧衔接,没有尖锐棱角,兼顾装饰性与日常使用的安全性,既适合古典风格的装修空间,也能在现代简约风格的空间里作为视觉点缀使用。
