小型手动起重作业手摇起重装置结构

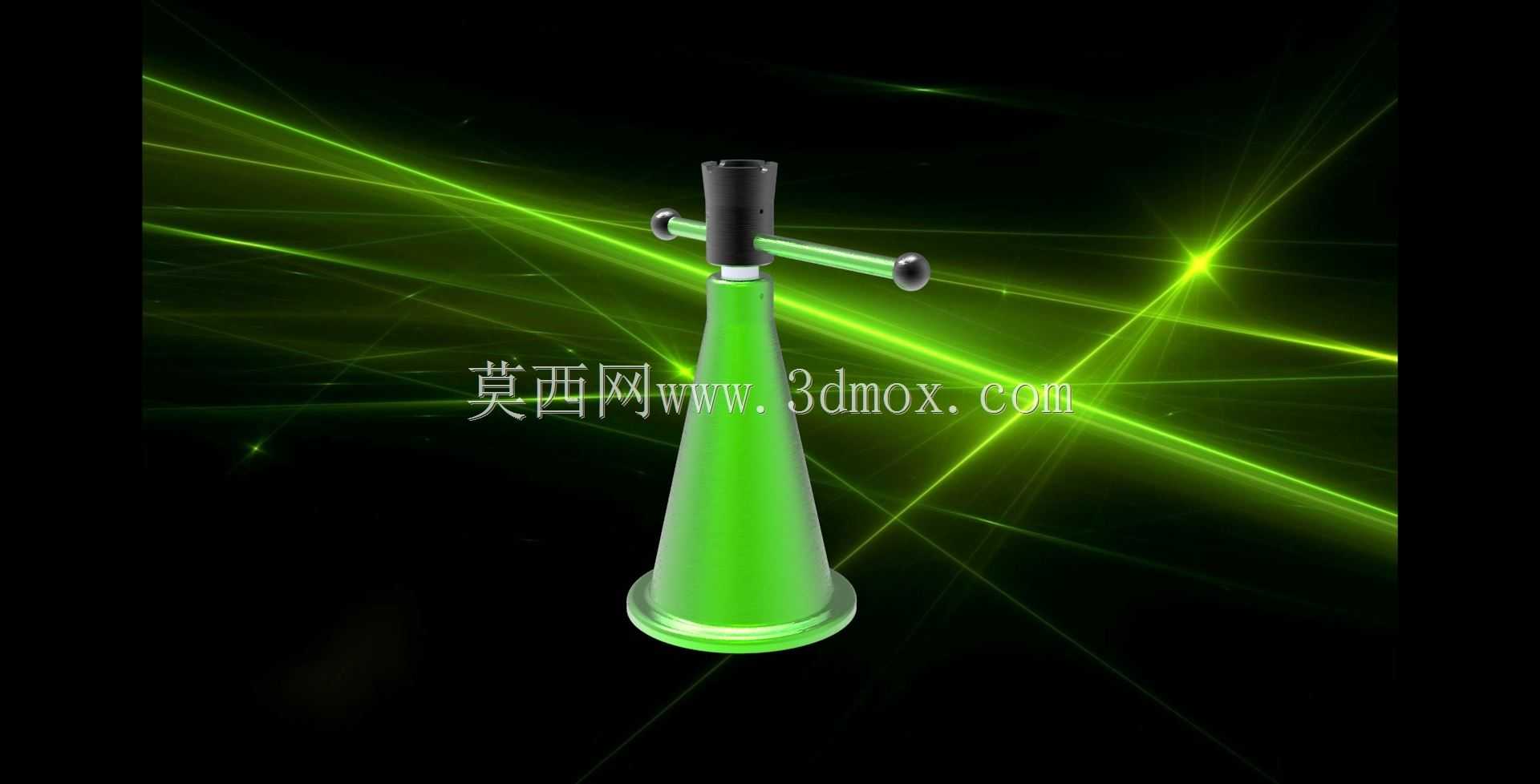

　　在小型设备检修、轻型物料定点移位、户外无动力供电的作业场景中，这类手动驱动的起重装置是现场作业人员常用的辅助工装，区别于电动起重设备的动力依赖特性，它完全依靠人力输入扭矩完成载荷的提升与悬停动作，不需要外接电源、气源等动力源，在仓储理货、小型机加工车间工件转序、野外管线维护现场的轻型吊装作业中都有广泛的适配场景。从结构设计逻辑来看，这款手摇起重装置采用锥台形的基座作为整体承载基础，下宽上窄的锥面结构能够在占用较小安装面的前提下，保证整体重心落在基座支撑范围内，避免带载状态下出现倾覆风险，基座底部设计有平整的安装贴合面，可通过螺栓紧固在固定工作台面、临时支架或者移动小车上，适配不同作业场景的安装需求，

　　安装边界需要保证基座周围预留不小于150mm的操作空间，满足摇臂回转时不会与周边障碍物产生干涉。上部的驱动摇臂采用横向穿装的T型结构，两端设置有防滑握持的球形端头，操作人员可以双手同时施力转动摇臂，通过内部的传动副将输入的旋转扭矩转化为起重执行端的直线提升力，传动结构内部集成有自锁止逆组件，当操作人员停止施力、松开摇臂时，止逆结构会自动锁止传动链，避免载荷下坠引发安全事故，不需要额外设置制动操作步骤，符合手动作业的操作直觉，降低误操作风险。整体结构没有冗余的外露构件，所有传动部件都封闭在锥台形的主体壳体内部，既可以避免作业现场的粉尘、碎屑进入传动啮合面造成磨损，也能防止操作人员的衣物、工具意外卷入传动结构，提升作业过程的安全性。

　　摇臂的操作高度设置在符合人体工程学的区间，操作人员站立状态下不需要过度抬臂或者弯腰就可以完成摇转操作，长时间作业也不容易产生肢体疲劳。起重执行端设置在主体结构的顶部中心位置，沿竖直方向完成升降动作，额定承载范围内的起升过程运行平稳，不会出现偏载卡滞的问题，针对不同的作业需求，还可以在顶部执行端加装吊钩、吊具接头或者工装夹具，适配不同形态物料的起吊需求。在结构建模过程中，所有配合面的公差设置都按照手动起重设备的行业规范进行匹配，传动副的啮合间隙控制在合理区间，既保证转动过程顺滑无卡滞，也不会因为间隙过大造成起升过程的窜动，基座的壁厚经过受力校核，在满载荷状态下的形变量控制在允许范围内，不会因为长期承载出现结构变形。

　　这款装置的外形尺寸紧凑，整体高度不超过常规工作台面的操作高度，不需要占用过大的场地空间，在空间受限的作业区域也能灵活布置，相比大型起重设备，它的部署灵活性更高，维护成本更低，只需要定期对内部传动部件加注润滑脂就可以保证长期稳定运行，不需要复杂的维保流程。针对现场作业的实际需求，结构设计上也预留了一定的改装空间，比如可以在基座侧面加装固定挂耳，配合绑带实现临时场地的快速固定，也可以在摇臂位置加装延长力臂，针对大载荷场景降低操作人员的施力强度，不过改装过程需要保证整体结构的受力平衡，避免单边受力过大影响结构稳定性。在实际选型应用中，需要根据作业场景的额定起重量、安装空间尺寸、操作频率来匹配对应的规格，这款结构的设计参数适配轻型载荷的频繁作业需求，传动效率经过优化，人力输入的扭矩可以高效转化为起升动力，不会出现空程或者力损耗过大的问题，整体结构的零部件通用化程度较高，易损件都可以采用标准件替换，降低后期的使用维护成本。
