带蓝色半透明吊钩的起重滑轮组结构

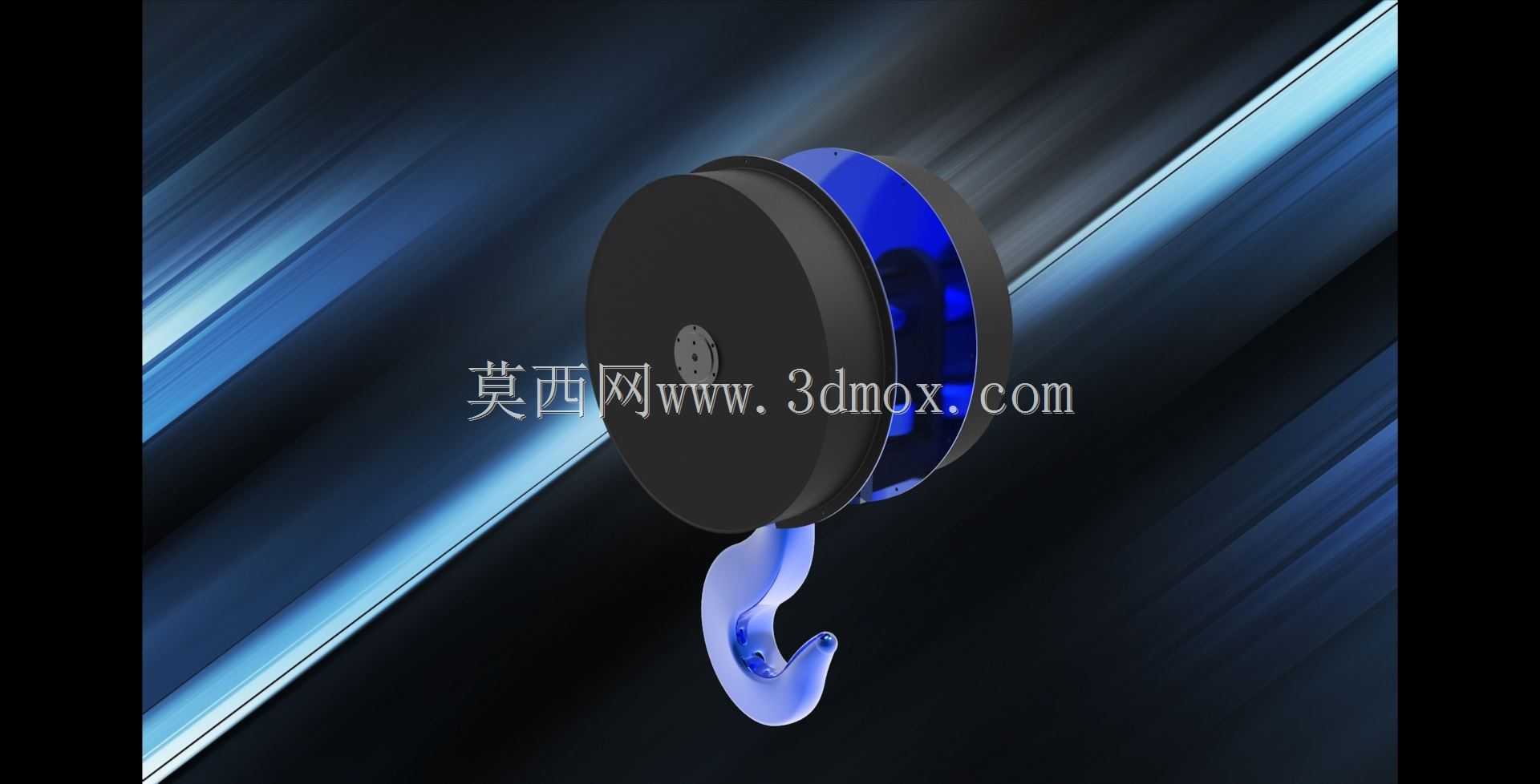

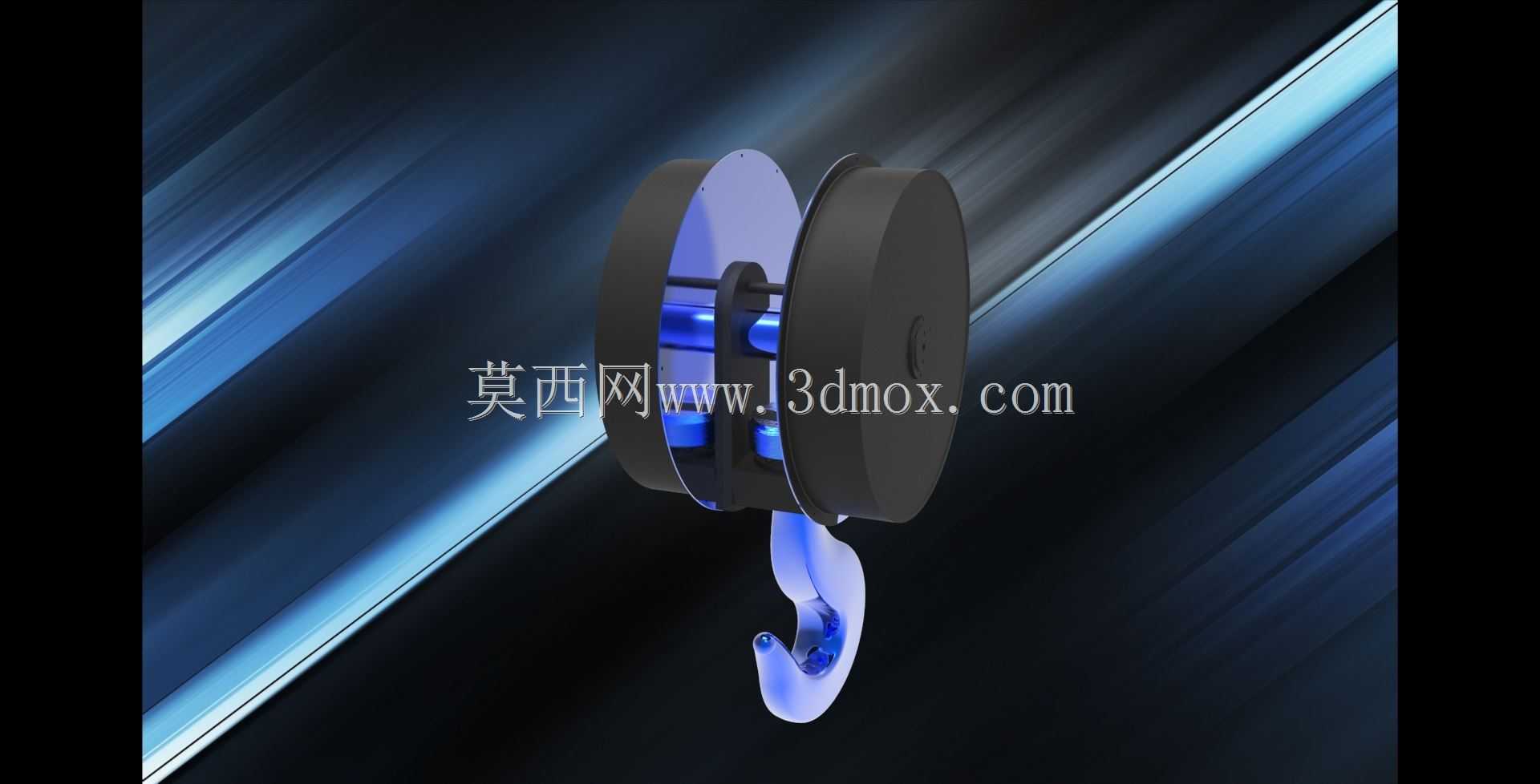

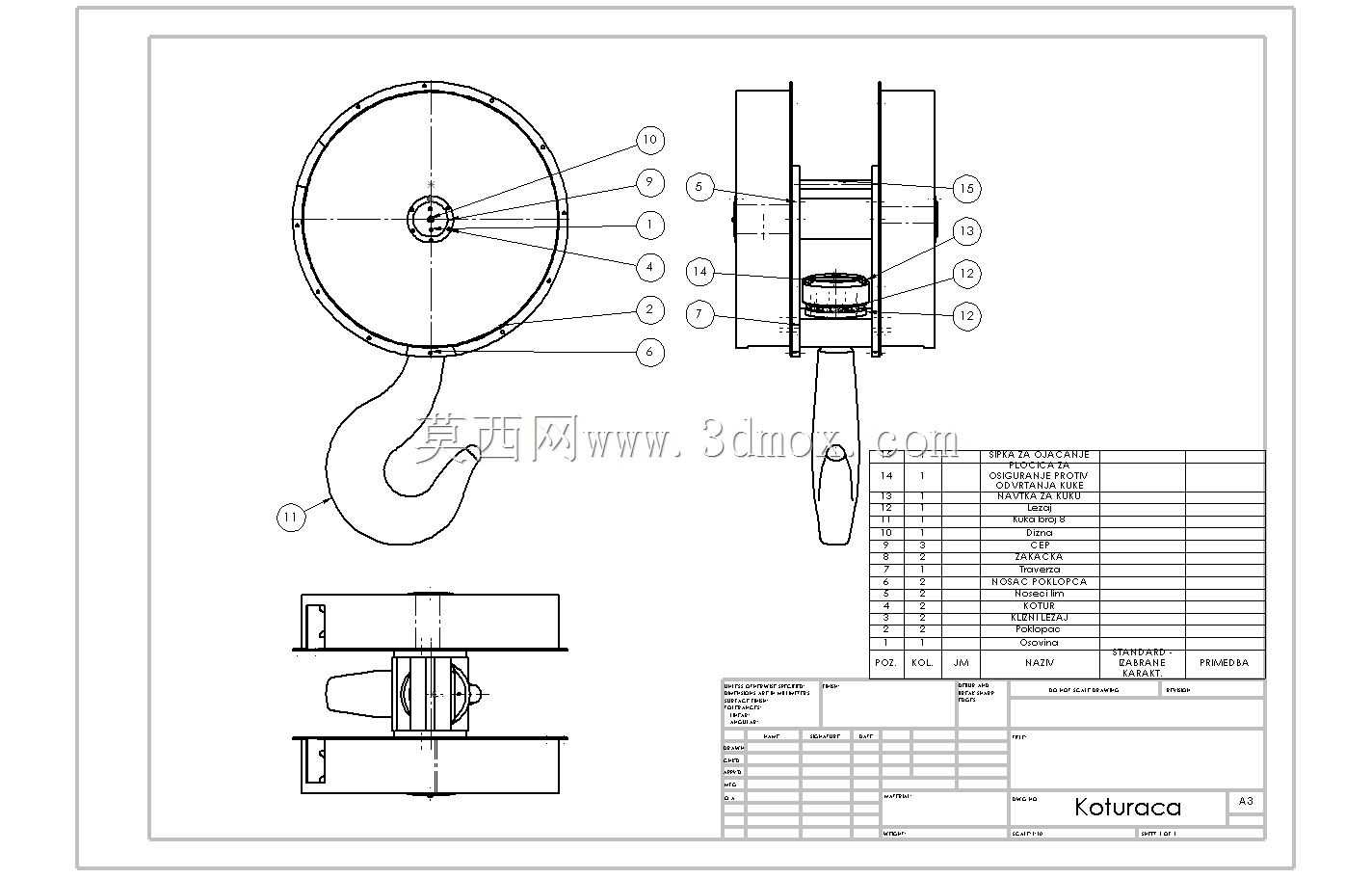

　　在车间重型工件转运、户外设备吊装、仓储货物高位装卸这类需要垂直起升重物的作业场景里，这类集成了吊钩与滑轮的吊具部件是起重作业环节里直接接触载荷的核心受力构件，它的结构合理性直接决定了吊装作业的安全性与载荷传递效率。从结构设计逻辑来看，这个部件采用了单滑轮内嵌式的布局，滑轮主体被封闭在两侧的圆形护板内部，护板一方面可以约束钢丝绳的运动轨迹，避免钢丝绳在受力偏斜时从滑轮绳槽中脱出，另一方面也能对滑轮轮体形成防护，减少作业过程中飞溅的焊渣、金属碎屑、灰尘对滑轮转动副的侵入，降低日常维护的频次。滑轮的轮槽做了适配常规起重钢丝绳的圆弧过渡设计，槽底的曲率半径比常用钢丝绳公称半径大10%左右，既可以保证钢丝绳与轮槽有足够的接触面积，

　　降低接触应力集中，也能避免钢丝绳在轮槽内出现卡滞、过度挤压变形的问题，延长钢丝绳的使用寿命。下方的吊钩采用了半透明蓝色的工程材质做渲染示意，实际量产应用中这个部位会采用锻造合金钢加工，钩身的曲率是按照额定载荷下的应力分布做的优化，钩尖部位设置有防脱卡板的安装位，作业时挂好吊索后可以通过防脱卡板封闭钩口，避免吊索在重物摆动时从钩口滑出引发安全事故。吊钩与滑轮护板的连接部位采用了铰接式的推力轴承结构，允许吊钩在承受额定载荷的状态下绕垂直轴线360度旋转，方便作业人员调整重物的起吊朝向，不需要反复挪动起重设备的位置来适配吊点角度，能有效提升吊装对位的效率。从安装边界来看，这个滑轮组整体的径向尺寸控制在适配中小吨位起重作业的范围，

　　护板外侧没有突出的尖锐结构，在狭小空间内吊装作业时不容易和周边的设备、墙体发生磕碰，整体的轴向厚度较薄，在穿绕钢丝绳时不需要过大的操作空间，适配市面上多数手动葫芦、小型电动葫芦、移动式小吊机的钢丝绳穿装要求。设计时特意将滑轮的转动轴线与吊钩的受力轴线做了同轴度校准，保证起吊重物时载荷始终沿着滑轮中心垂直向下传递，不会出现偏载导致滑轮单边磨损加剧、护板受力变形的问题。在实际应用中，这类吊具可以单独作为定滑轮改变钢丝绳的受力方向，也可以和其他滑轮组合成动滑轮组实现省力效果，适配不同起重量的作业需求，护板上预留的销轴安装孔做了沉头处理，安装后销轴两端不会突出护板表面，避免钢丝绳运动时和销轴端部发生摩擦。

　　滑轮内部的轴承选用了深沟球轴承搭配防尘密封圈的结构，能承受径向载荷的同时，也可以承受少量起吊时产生的轴向冲击力，定期补充润滑脂即可保证长期顺畅转动，不需要频繁拆解维护。吊钩的颈部做了变截面处理，在应力集中的过渡位置加大了圆角半径，避免长期交变载荷下出现疲劳裂纹，钩身的额定载荷标识位置预留了平整的刻印面，方便出厂时标注额定起重量、生产编号等追溯信息，作业人员可以直观看到载荷参数，避免超载使用。
