工业控制用杠杆式操作开关结构

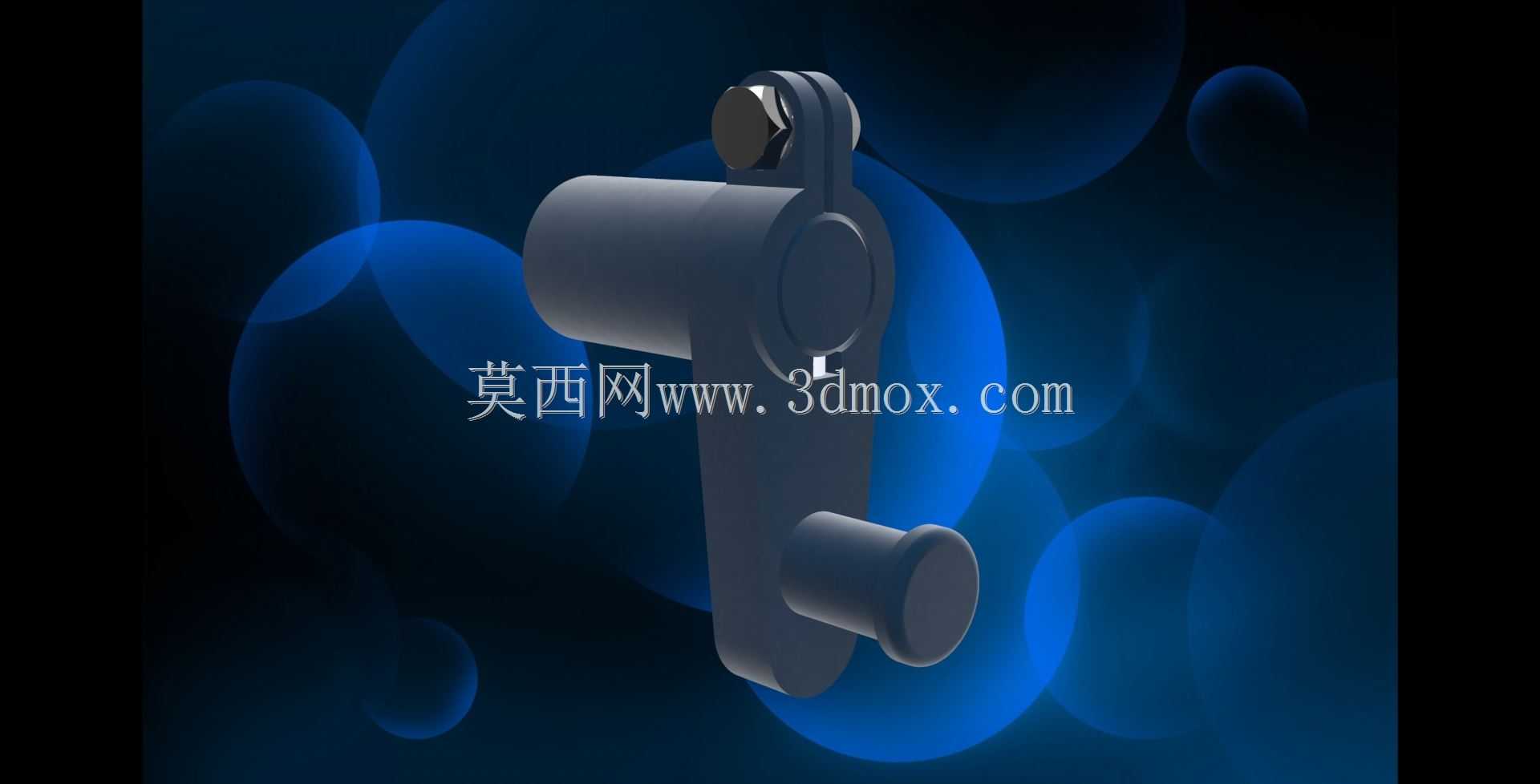

　　这类杠杆式操作构件，在工业控制回路、小型设备启停操控、气动回路手动触发场景中应用十分广泛，不同于普通按压式开关，杠杆结构可以通过较小的操作行程实现触点的可靠通断，同时能借助杠杆比放大操作力矩，降低操作人员的按压力度需求，在频繁操作的工位上能有效降低操作疲劳。从结构设计来看，主体采用一体式基座搭配摆动杠杆的组合形式，基座部分设置有同轴的安装定位柱，既可以作为杠杆摆动的旋转支撑轴，也能在安装时嵌入设备面板的预留孔位，实现径向定位，避免使用过程中构件出现周向转动偏移。杠杆臂的长度经过力矩匹配设计，末端设置的圆柱按压头采用圆弧过渡造型，接触操作时不会产生尖锐棱角的剐蹭，按压接触面积也经过优化，即便操作人员佩戴劳保手套也能准确触发，

　　不会出现滑脱情况。基座侧面的圆柱延伸结构，内部预留了触点组件或者阀芯的安装空间，可以根据实际使用需求搭配微动开关、气动换向阀芯等不同功能的内装组件，实现电信号通断或者气路切换的不同功能，不需要额外更改外部安装尺寸就能适配不同的控制需求。安装边界方面，基座的定位轴直径适配行业通用的面板开孔尺寸，安装时从面板正面穿入后，背部可以通过卡簧或者锁紧螺母实现轴向固定，不需要额外设计复杂的安装支架，整体突出面板的高度经过控制，不会因为构件外伸长度过大造成误触，杠杆的摆动角度限制在合理区间内，避免过度摆动造成内部构件的损坏，同时摆动到两个极限位置时都有明确的触感反馈，操作人员不需要观察就能判断开关是否切换到位。在设计细节上，

　　杠杆与基座连接的铰接位置设置有耐磨衬套的安装位，长期频繁摆动也不会出现铰接间隙过大的问题，能长期保持操作手感的一致性，所有外露的棱边都做了倒钝处理，没有加工毛刺残留的结构风险，表面可以根据使用场景做喷塑或者氧化处理，适配车间、设备操作台等不同的使用环境。这类构件在实际选型使用时，需要注意操作力与内部组件的匹配，如果搭配大负载的触点组件，需要适当调整杠杆比来保证操作力在舒适区间，同时安装时要保证基座与面板的贴合度，避免粉尘、切削液从安装缝隙渗入设备内部，在有油污、切削液飞溅的机加工工位使用时，还可以在基座位置搭配密封胶圈，提升整体防护等级。从建模逻辑来看，整个构件的所有配合面都采用了基准统一的设计原则，铰接轴、安装定位柱、按压头的同轴度、平行度公差都可以在建模时直接通过几何约束保证，后续出工程图时不需要额外做复杂的尺寸链换算，加工时也可以通过一次装夹完成大部分配合面的加工，降低加工装夹的难度，适合批量生产加工。
