正交相贯焊接管路结构三维建模

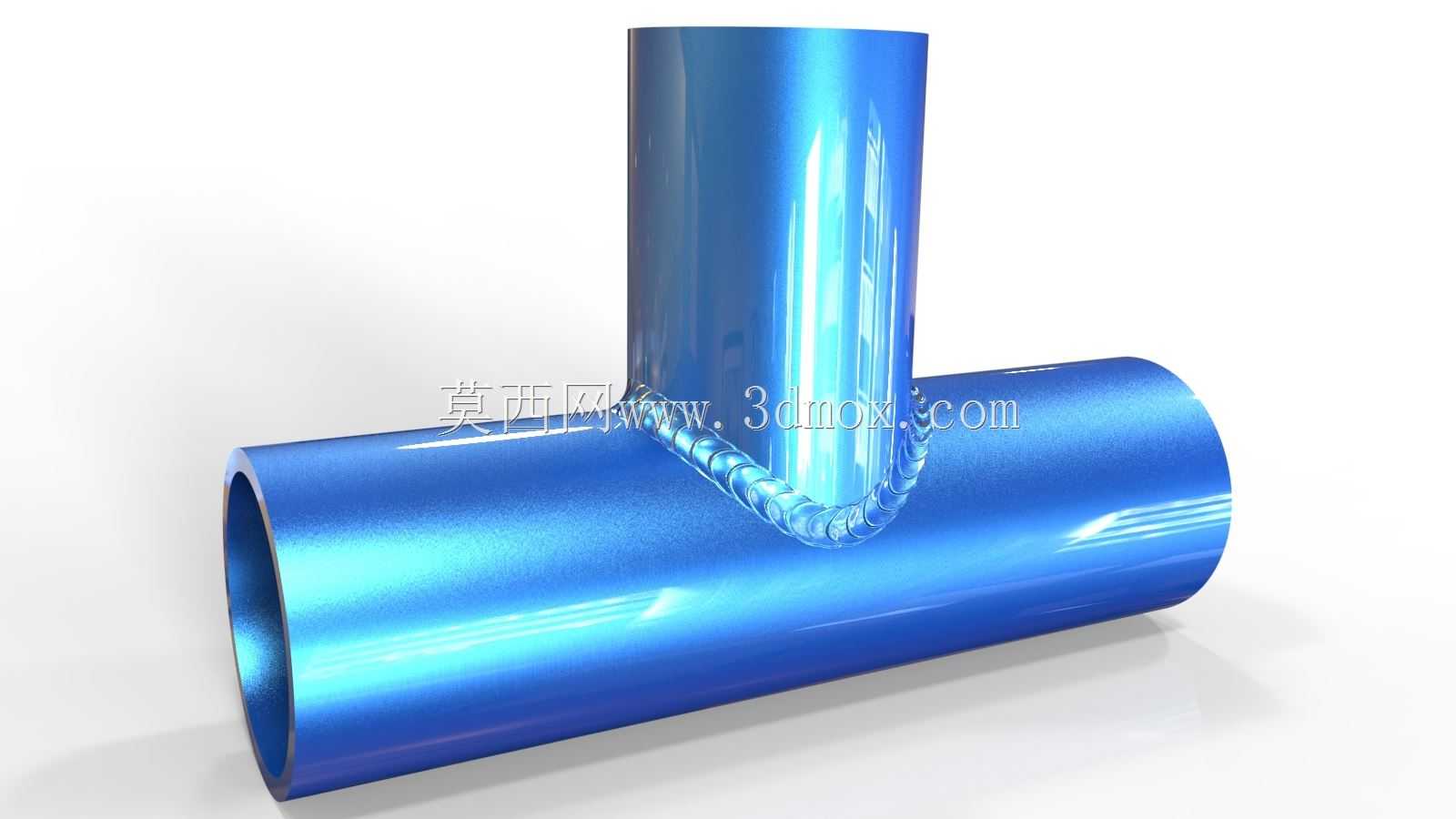

　　在流体输送管网、工艺管线布设、承压设备管路连接场景中，正交相贯的焊管结构是极为常见的管路连接形式，这类结构不同于法兰连接、螺纹连接的可拆卸形式，依靠焊缝实现两根不同走向管路的永久性刚性连接，在输送压力流体、高温介质的管路系统中应用占比极高。做这类结构的三维建模时，首先要明确两根管件的连接边界：主管保持通径连续，支管垂直正交接入主管侧壁，相贯线的拟合精度直接决定后续焊缝建模的合理性，不能简单用布尔运算求交后直接做拼接，要考虑实际焊接工艺的坡口预留——现场施焊时，支管接入端会根据管壁厚度加工对应角度的V型或U型坡口，保证焊缝熔深达到承压要求，建模时要把坡口的切削角度、钝边厚度都还原出来，避免后续做有限元分析时出现应力集中的计算偏差。

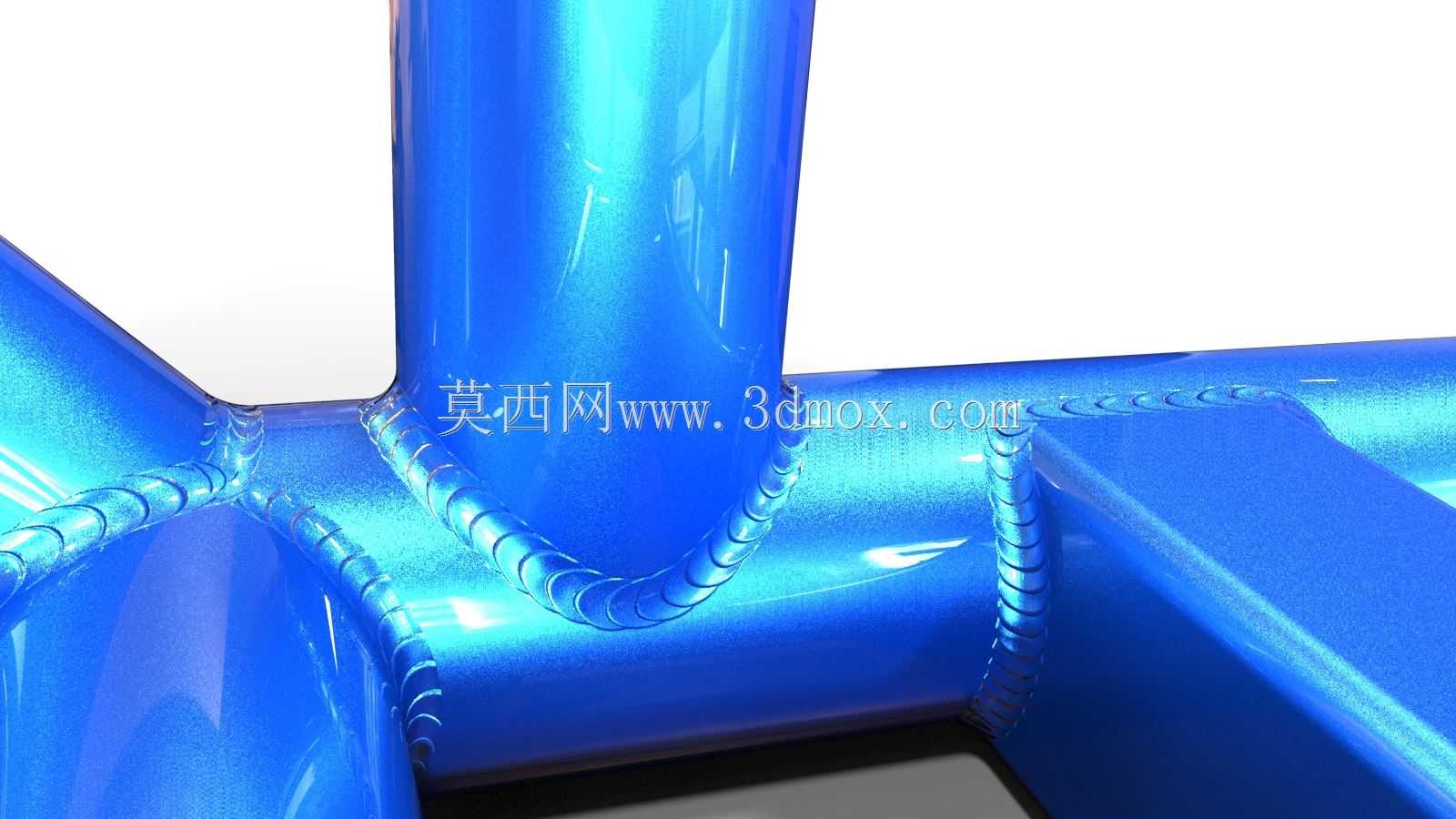

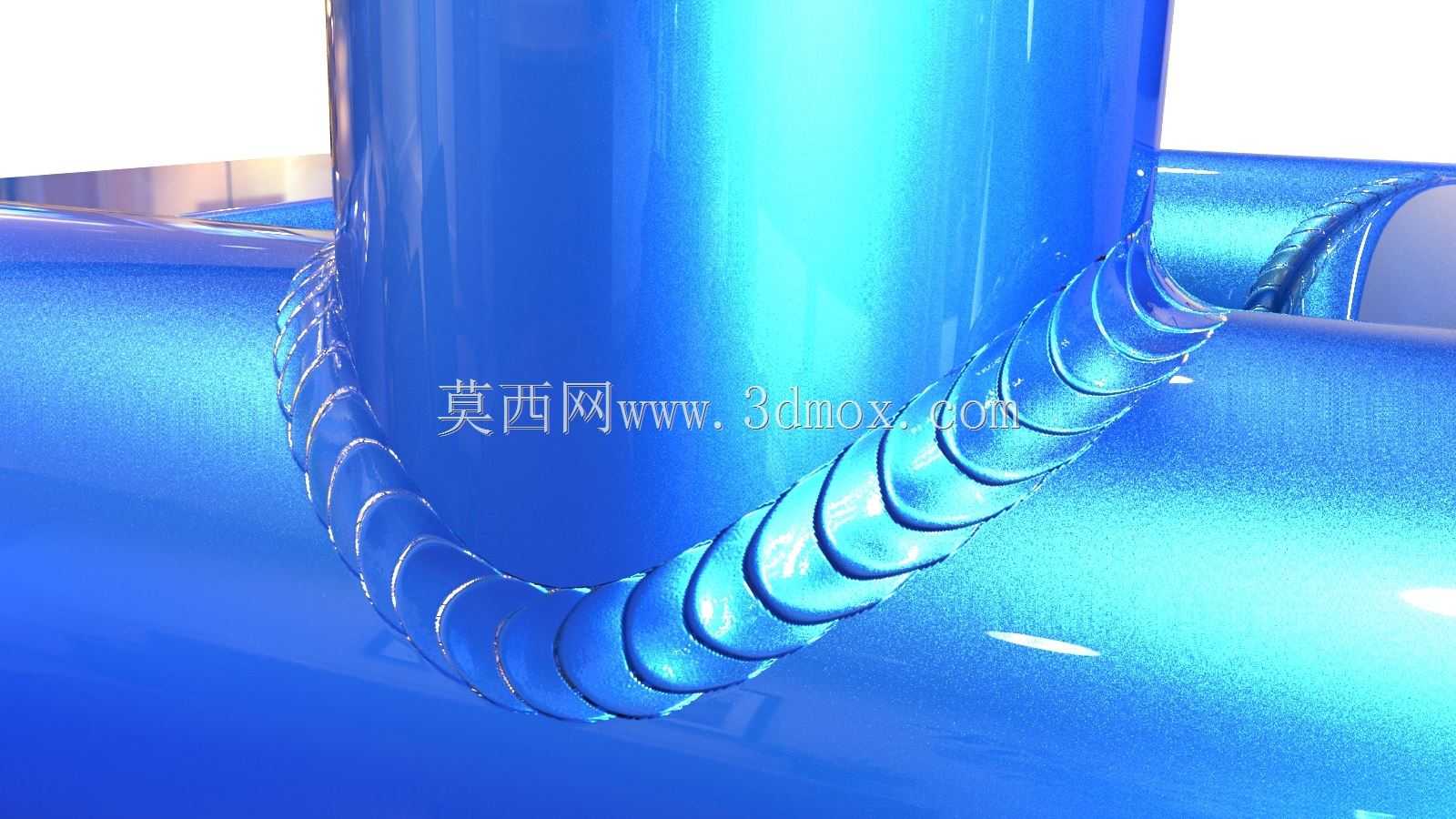

　　从实际使用场景来看，这类正交焊管结构常见于化工介质输送管线、车间压缩空气主支管路、液压系统的油路分配节点、换热设备的进出口管路组，不同场景下对管件的壁厚、焊缝余高的要求差异很大：低压给排水类管路的焊缝余高可以控制在0.5到1毫米，不需要做额外的焊后打磨；而输送高压气体、易燃易爆介质的管路，焊缝余高要严格控制在管壁厚度的10%以内，焊后还要做射线探伤，对应建模时就要把焊缝的成型轮廓做的更贴合实际施焊的鱼鳞纹形态，不能做成光滑的圆弧过渡，毕竟实际手工电弧焊或者气体保护焊的焊缝，是由连续叠压的焊道组成，表面的鱼鳞状起伏是焊道熔池冷却后的自然形态，这部分细节的还原能让模型在做装配校验、工艺展示时更贴近工程实际。

　　设计这类焊管结构时，首先要核算安装边界：主管的架设高度、支管的引出方向要避开周边的管线支架、设备操作空间，不能出现支管接入后和相邻构件发生干涉的情况。很多新手建模时容易忽略支管的开孔补强问题——当支管直径超过主管直径的1/2时，主管开孔位置会削弱管路的承压强度，实际工程中会在开孔位置加补强圈，或者直接采用厚壁管段做主管的开孔段，建模时要把补强结构的尺寸、焊接位置同步做出来，不能只做两根管子的简单拼接。另外要考虑焊后管路的形变控制：正交焊接时，支管和主管的焊缝区域会因为焊接热输入产生不均匀的热胀冷缩，容易导致主管出现径向变形、支管垂直度偏差，所以建模时要提前预留焊后加工的余量，尤其是两端需要后续连接法兰或者其他管路的接口，要留出足够的加工基准面，避免焊后变形导致接口无法对齐。

　　从结构功能来看，这种焊接连接的管路结构相比可拆卸连接，密封性能更好，不存在密封件老化泄漏的问题，适合长期固定布设的管路系统，但缺点是后期改造、检修时无法快速拆卸，所以在设计阶段就要明确管路的长期使用工况，确认介质的腐蚀性、工作压力、温度波动范围，选择对应材质的管材建模——比如普通输水用Q235碳钢管、腐蚀介质用304不锈钢管、高温工况用合金钢管，不同材质的焊接工艺不同，焊缝的成型形态也有细微差别，碳钢焊道的鱼鳞纹会更粗犷，不锈钢焊道因为保护气体的作用，纹路会更细腻均匀。建模时还要注意相贯位置的内壁处理：实际施焊时如果不做内壁处理，相贯位置会有焊瘤突出，增大管路的流体阻力，所以要求高的管路会在焊后做内壁打磨，或者采用氩弧焊打底的工艺保证内壁成型，这些细节在做流体仿真用的模型时要特别注意，内壁的流道轮廓要做平滑处理，不能残留布尔运算产生的尖锐棱角，否则会导致流场计算出现局部涡流的失真结果。

　　另外在做装配校验时，要考虑焊接操作的空间预留：焊缝周围要留出足够的焊枪操作空间，不能出现支管和主管的夹角位置被其他构件挡住，导致焊工无法施焊的情况，很多设计人员只考虑管路的走向位置，忽略焊接操作空间，到现场安装时才发现焊缝位置无法下枪，只能临时调整管路走向，耽误施工进度。这类正交焊管的尺寸设计上，主管和支管的管径匹配要符合管路设计的规范要求，支管流速不能超过介质的允许流速范围，比如压缩空气管路的支管流速要控制在15m/s以内，对应的支管通径要根据流量核算，不能随意选择管径。安装时要保证支管的垂直度偏差不超过1度，否则会导致后续支管上连接的阀门、仪表出现倾斜，影响读数和操作。
