电脑CPU处理器散热风扇散热器结构设计

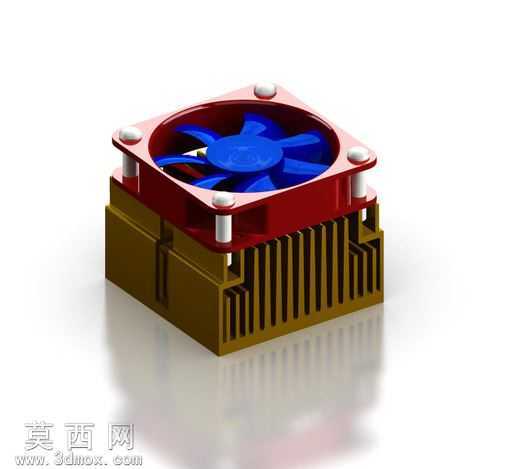

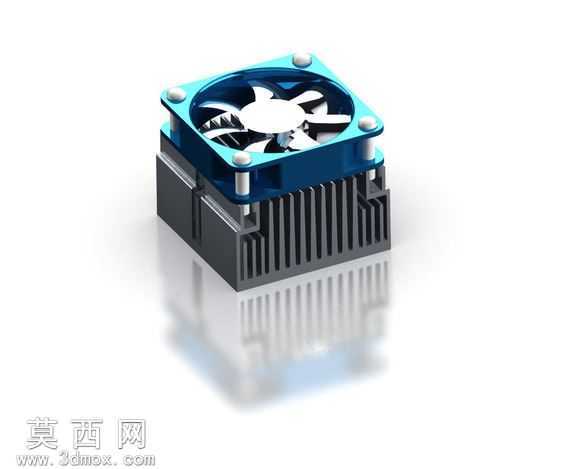

本作品为电脑处理器风冷散热装置的三维建模设计，整体采用轴流风扇搭配铝挤鳍片散热底座的经典风冷散热结构，建模过程中对各部件的装配关系做了精准还原，可清晰呈现散热装置的完整工作逻辑。建模阶段首先搭建散热底座的基础结构，底座采用方形铝制基座设计，基座上方均匀排布平行直立的散热鳍片，鳍片厚度与间距按照常规风冷散热的风道需求做等比例还原，保证鳍片间的空气流通空间充足，鳍片与基座为一体化连接结构，还原铝挤散热片的成型特征，基座底部为平整接触面，用于和处理器表面贴合传导热量。风扇部分采用七叶轴流扇叶设计，扇叶做了曲面弧度优化，还原真实风扇的气动外形，扇叶中心为圆形轮毂，轮毂外侧设置方形风扇外框，外框四角预留圆形安装孔位，通过四个带缓冲垫的固定卡扣与下方散热鳍片基座连接，固定卡扣的柱体结构、顶部圆形压帽都做了细节建模，还原实物的装配固定方式。材质渲染部分，散热鳍片与基座采用哑光深灰色金属材质，模拟铝合金阳极氧化后的质感，表面添加细微的金属颗粒纹理提升真实感；风扇外框采用亮蓝色半透明塑料材质，还原常见散热风扇的彩色外框视觉效果，扇叶采用奶白色硬质塑料材质，表面做轻微磨砂质感处理，固定卡扣顶部的压帽采用银白色亮面金属材质，和蓝色外框形成视觉层次区分；整体模型添加了柔和的环境反射效果，底部做镜面倒影处理，提升渲染图的展示质感。设计思路上以简化还原为核心，省略了不必要的内部电路、线材等非结构部件，重点突出散热装置的核心机械结构，清晰展示风冷散热从底座吸热、鳍片导温到风扇主动送风带走热量的结构逻辑，各部件的尺寸比例协调，装配间隙符合实际产品的公差范围，既保证了模型的视觉辨识度，也完整呈现了处理器风冷散热器的核心结构特征，可用于电脑硬件结构展示、散热原理演示等场景使用。
