小型单缸动力配套链锯动力总成结构

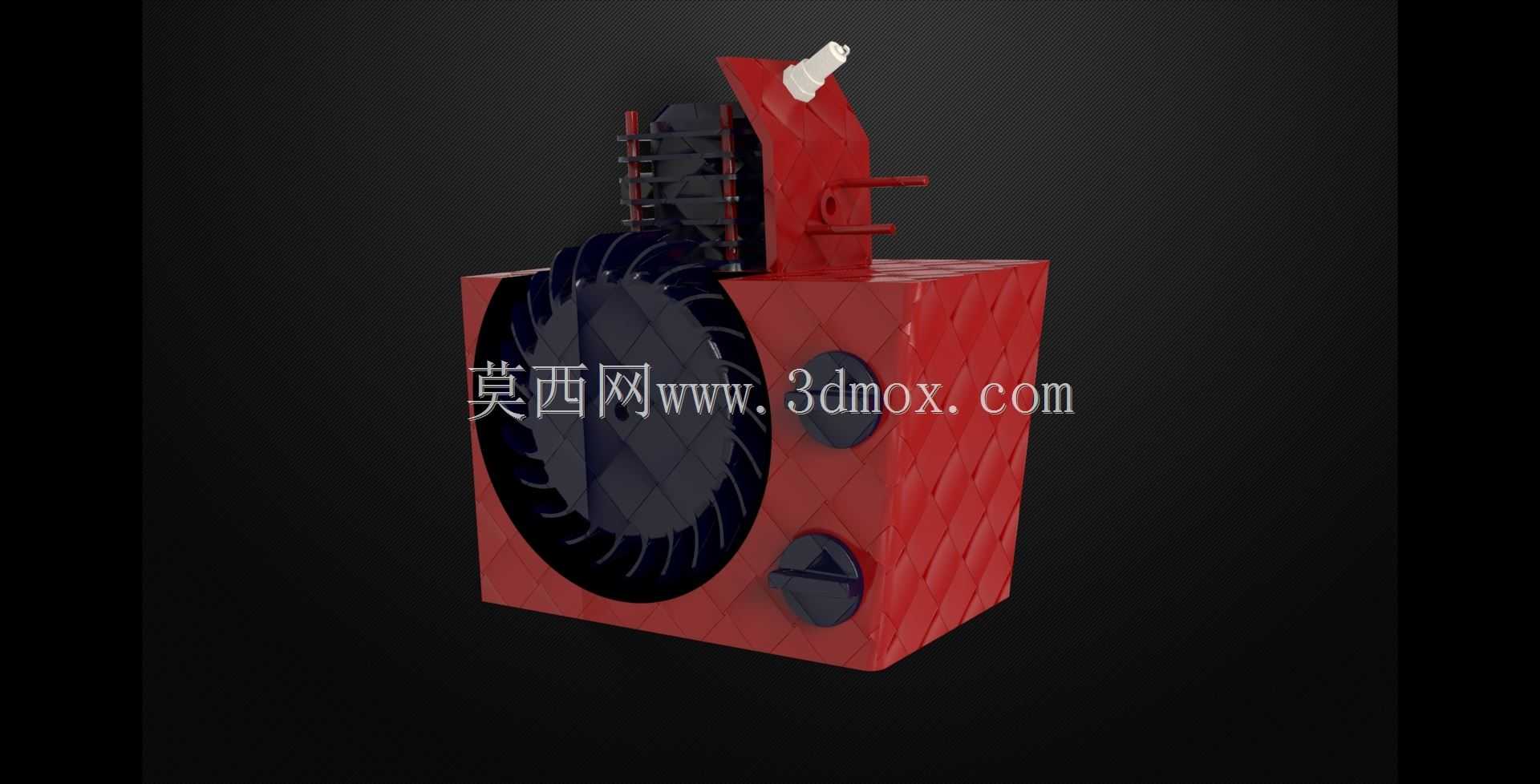

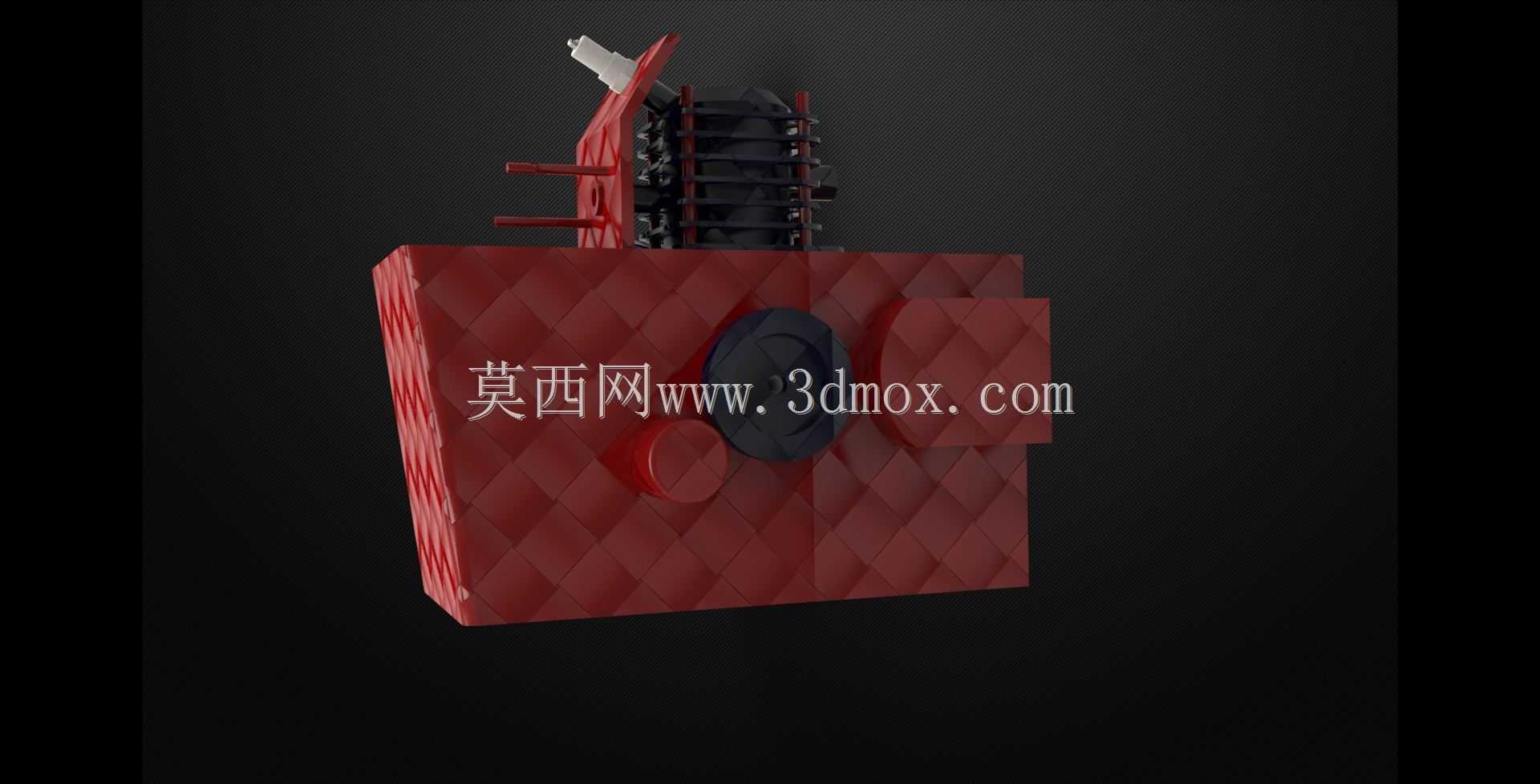

　　在园林养护、林区采伐、户外应急破拆等作业场景中，链锯是高频使用的手持动力切割设备，其核心动力单元的结构合理性直接决定整机的作业可靠性、握持平衡度与持续工作时长。这套动力总成结构围绕手持作业的实际工况展开设计，首先考虑到手持设备的重量控制需求，动力单元的壳体采用菱格纹理的包覆结构，一方面提升握持区域的摩擦力，降低作业过程中因机身振动产生的滑脱风险，另一方面菱格加强筋结构可以在不额外增加壳体壁厚的前提下，提升外壳的抗冲击性能，应对林区作业中频繁出现的树枝剐蹭、轻微磕碰等情况。从功能布局来看，动力单元的散热鳍片采用竖向排布结构，配合外露的散热通道设计，能够在链锯持续高负荷切割作业时，利用作业过程中产生的自然气流带走缸体热量，

　　避免长时间高转速运行下的热衰减问题，保证动力输出的稳定性。燃油供给与操控部件布置在动力单元的侧上方位置，与手持操作时的拇指操控区域高度匹配，操作人员无需大幅调整握持姿势即可完成风门调节、油路开关等操作，适配长时间户外作业的操作习惯。设计过程中充分考虑了安装边界的适配性，动力输出端的连接法兰采用标准化接口尺寸，可直接匹配不同长度的导板与传动链轮组件，无需额外制作转接结构，降低整机装配的适配成本。整机的重心经过调校，集中在握持手柄的正下方区域，作业时操作人员无需额外施加向下的压力即可依靠机身自重完成切割进给，大幅降低长时间作业的手臂负荷。壳体上的固定点位采用对称式布局，分别对应减震垫的安装位置，

　　可将动力单元运行时产生的高频振动通过减震垫过滤后再传递到握持手柄，减少振动对操作人员的手臂冲击，降低职业性劳损的发生概率。进气组件设置在动力单元的侧上方高位区域，可避免作业过程中锯屑、泥土飞溅进入进气道造成滤芯堵塞，同时进气通道采用弯折式设计，利用重力沉降原理提前过滤大颗粒杂质，延长滤芯的维护周期。点火模块与高压包的布置远离散热风道的高温区域，同时与燃油管路保持足够的安全间隙，避免高温烘烤带来的管路老化、电气元件失效问题。启动拉盘的结构集成在动力单元的侧部，拉绳拉出方向与操作人员的发力方向一致，低温环境下启动时无需调整机身角度即可顺畅发力。整套结构的各个零部件均设置了清晰的安装定位基准，装配时可通过定位凸台快速完成对位，

　　减少装配过程中的调整工时，也便于后期维护时的快速拆解与零件更换。针对林区作业的复杂环境，壳体的拼接缝隙均采用错位止口设计，可阻挡雨水、锯屑进入动力腔体内部，即使在小雨天气或者多尘的采伐作业环境下，也能保证内部运动部件的清洁度，降低故障发生率。动力单元的油箱与壳体采用一体化嵌装设计，既节省了额外的安装空间，又能避免外置油箱容易被磕碰损坏的问题，油箱的出油口位置设置在低位，即使在倾斜切割、高位修枝等特殊作业姿态下，也能保证燃油的稳定供给，不会出现供油中断导致的熄火问题。
