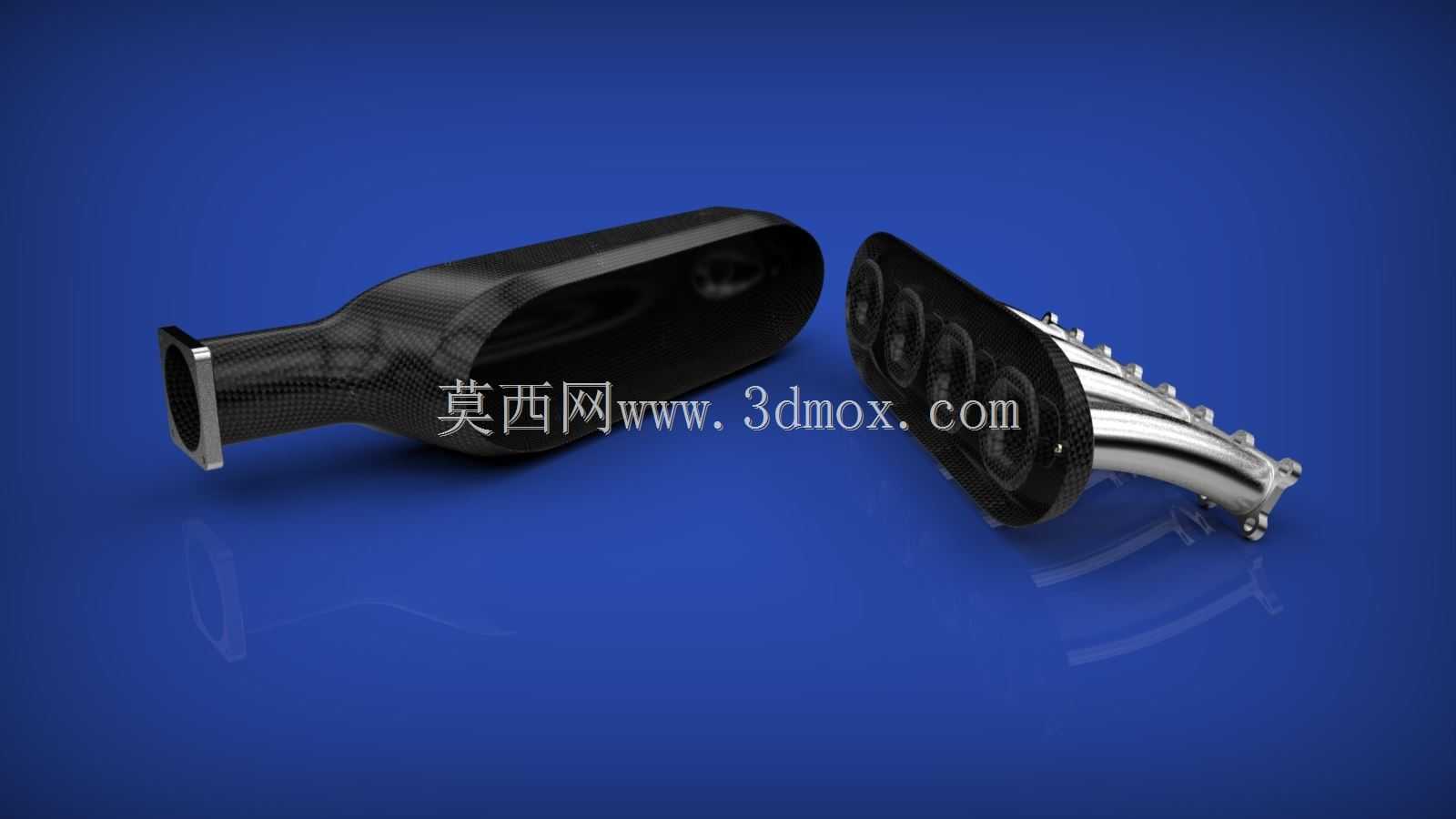

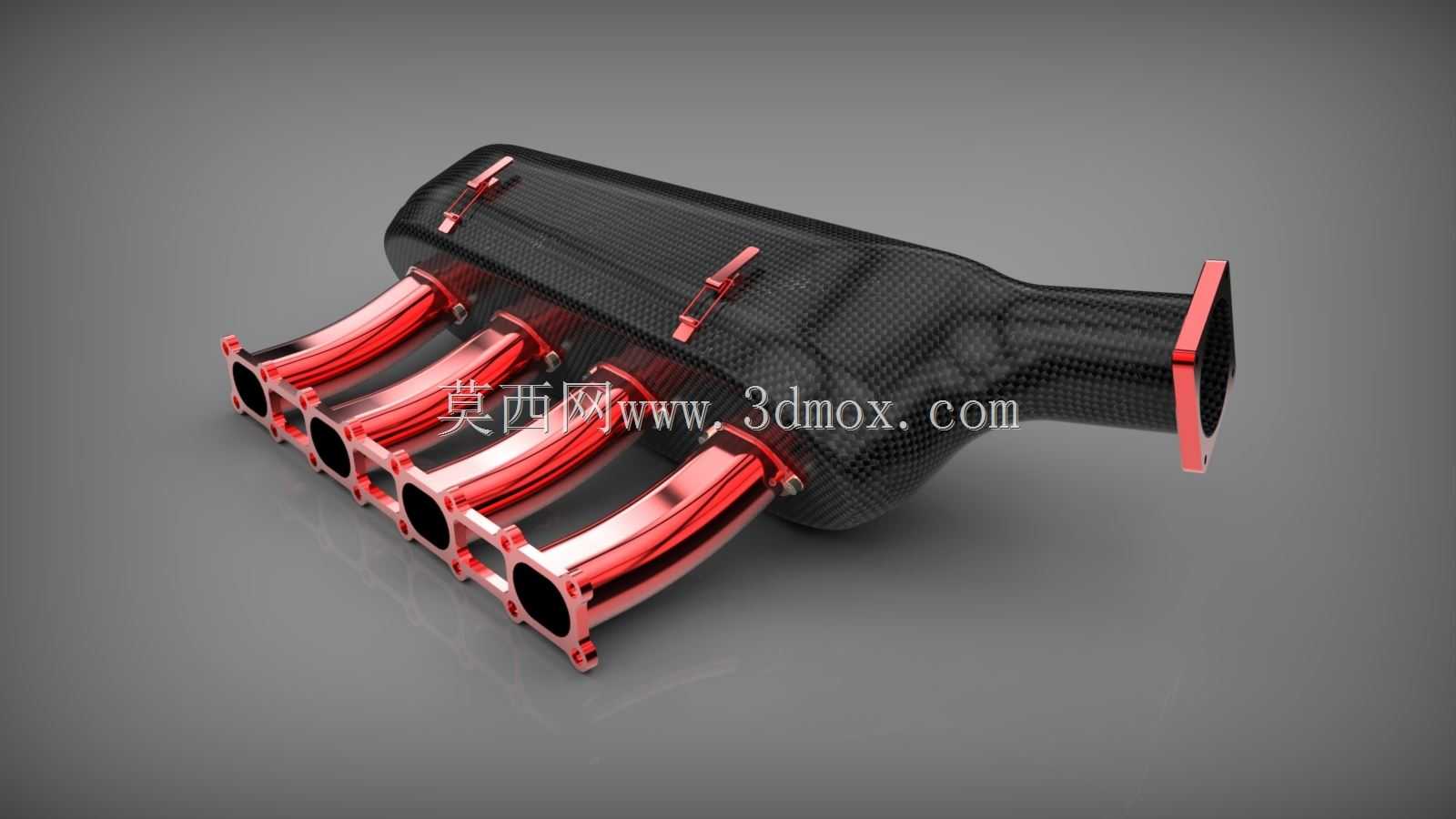

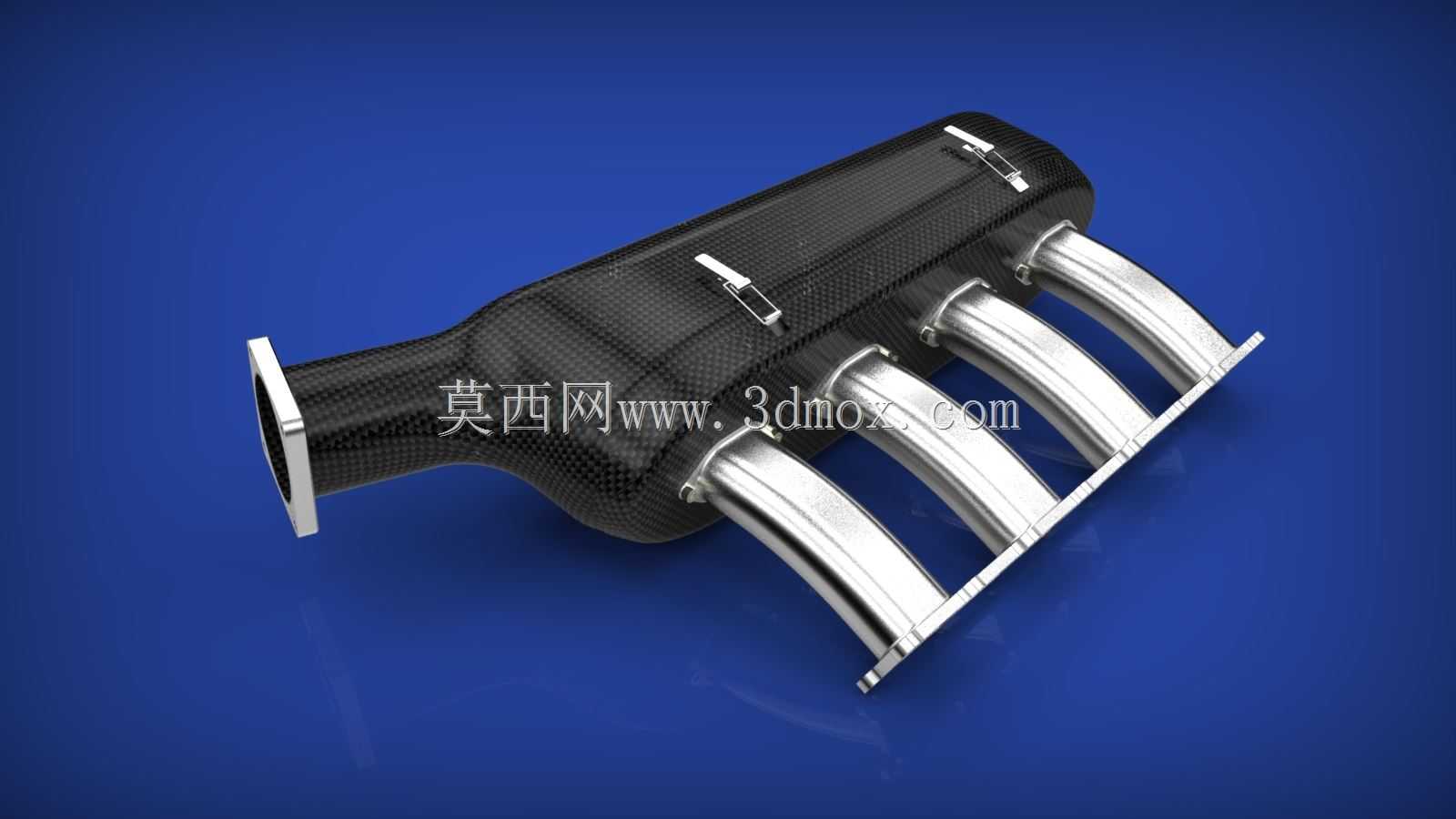

碳纤维材质四缸发动机进气歧管结构设计

　　这款进气歧管采用碳纤维复合材料打造主体结构，搭配金属材质的管路接口与法兰连接端，主要适配四缸布局的内燃式发动机，多用于高性能乘用车辆、改装赛事车辆的进气系统升级或配套装配场景。在实际动力系统运行过程中，该部件承担着将稳压后的空气均匀分配至各个气缸进气道的核心作用，直接影响发动机各缸的进气效率、空燃比一致性，进而决定动力输出的平顺性与峰值功率表现。

　　从功能特性来看，主体采用碳纤维材质的设计，一方面大幅降低了部件整体自重，相比传统铸铝材质同规格进气歧管减重幅度可达40%以上，能有效降低发动机舱前部的簧下质量关联负载，对于整车前后配重优化也有一定帮助；另一方面碳纤维材料的内壁光滑度远高于铸造金属件，可大幅降低进气过程中的管壁沿程阻力，减少进气紊流的产生，让空气在管路内的流动更加顺畅。四个独立的等长进气支路设计，能够保证各缸的进气行程路径长度一致，避免因管路长度差导致的各缸进气量偏差，确保每个气缸在进气冲程都能获得等量的增压空气，尤其在涡轮增压系统介入的高负荷工况下，这种等长设计的优势会更加明显，能有效降低各缸爆发压力的差值，减少发动机运行的振动与异响。

　　设计过程中首先需要匹配发动机的缸盖进气道布局，四个支路的接口中心距完全对应缸盖进气侧的安装孔位，法兰端面的密封槽结构预留了密封胶圈的安装空间，保证连接位置在增压工况下不会出现漏气问题。主体的稳压腔（即空气箱部分）采用大容积渐变腔体设计，腔体截面从进气入口端到各支路分流端逐步过渡，避免截面突变带来的进气压力损失，入口端的连接法兰适配常规的增压管路接口尺寸，可直接对接中冷器出气管路。管路外侧的金属固定卡扣采用嵌入式安装设计，卡扣的安装座在碳纤维主体成型时就完成预埋，避免后期打孔安装对碳纤维结构强度造成破坏，同时保证卡扣的连接强度能够承受车辆运行过程中的振动载荷，不会出现管路松脱的问题。

　　安装边界方面，该部件的整体外轮廓需要避让发动机舱内的周边部件，包括点火线圈、机油加注口、冷却管路等附属结构，主体的上表面做了扁平化处理，不会与发动机舱盖产生干涉；各支路的弯曲角度经过反复校核，既保证进气路径的顺滑，也让整体安装后的重心尽量靠近缸盖安装面，降低悬臂结构带来的振动疲劳风险。连接法兰的螺栓孔位采用通孔设计，适配M8规格的固定螺栓，安装扭矩需要控制在合理区间，避免压力过大导致碳纤维法兰面出现压溃损伤。金属材质的支路接口部分做了阳极氧化处理，表面的红色镀层既具备防锈耐腐蚀的作用，也能提升部件的外观辨识度，接口的内径尺寸与缸盖进气道内径完全匹配，避免出现台阶结构干扰进气流动。

　　在实际配套使用中，这款进气歧管可适配1.6L-2.5L排量的四缸涡轮增压发动机，稳压腔的容积经过测算，能够满足发动机最高转速下的进气储备需求，不会出现高转进气不足的问题；碳纤维材质的耐热性能也可满足发动机舱内的工作温度要求，在持续120摄氏度的工作环境下不会出现结构变形或材质老化的问题，相比塑料材质的进气歧管具备更高的强度与耐热稳定性，在高增压工况下不会出现腔体鼓胀导致的容积变化，保证进气压力的稳定。
