工字钢轨道手动单轨I型滑车

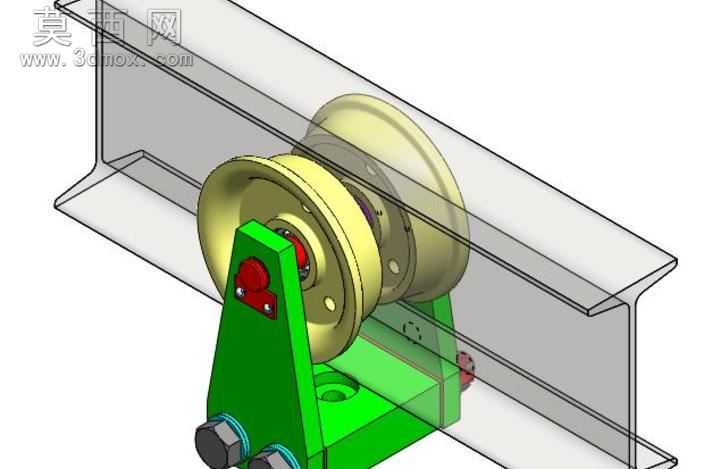

本模型为适配工字钢轨道的手动单轨I型滑车，采用三维建模软件完成全参数化结构设计，建模过程严格遵循起重滑车的实际装配逻辑，对所有零部件进行独立建模后完成约束装配，完整还原了滑车的真实工作形态。模型渲染阶段对不同部件赋予了差异化材质：行走轮组采用黄铜质感材质，还原铜质滑轮的耐磨属性；安装支架采用亮绿色喷涂金属材质，模拟工业起重配件的漆面防护效果；紧固件采用发黑处理的金属材质，轨道采用半透明灰色工程材质，既清晰展示内部轮组与轨道的配合关系，也让整体装配结构一目了然。结构设计上，该滑车采用对称双轮组布局，两个带凹槽的行走轮精准卡合在工字钢下翼缘两侧，轮槽弧度与工字钢翼缘弧度完全匹配，保证行走过程中无卡滞、无脱轨风险；绿色L型安装支架作为核心承载结构，上部通过带防尘盖的滚动轴承与行走轮轴连接，降低行走摩擦阻力，下部预留标准起重吊点安装位，可搭配手拉葫芦或吊具实现重物沿轨道的水平移送；支架侧面设置红色锁紧限位组件，可在需要固定滑车位置时锁紧轮体，防止滑车在重物起吊时发生滑移；支架底部设置调节螺栓结构，可适配一定范围内不同翼缘宽度的工字钢轨道，提升产品的通用性。设计过程中重点考量了承载受力的合理性，支架的折弯角度、轮轴的安装位置都经过受力模拟优化，保证载荷能够均匀传递到两个行走轮上，避免单侧轮受力过大导致的磨损加剧或轨道变形；轮组内部的轴承安装位设计了密封挡边，可阻挡车间环境中的粉尘、铁屑进入轴承内部，延长部件使用寿命。模型完整还原了所有装配细节，包括紧固件的安装位置、轴承的装配间隙、调节结构的行程范围，可直接用于起重配件的结构验证、教学演示或非标起重系统的方案设计参考。
