集装箱角部固定式推锁连接结构

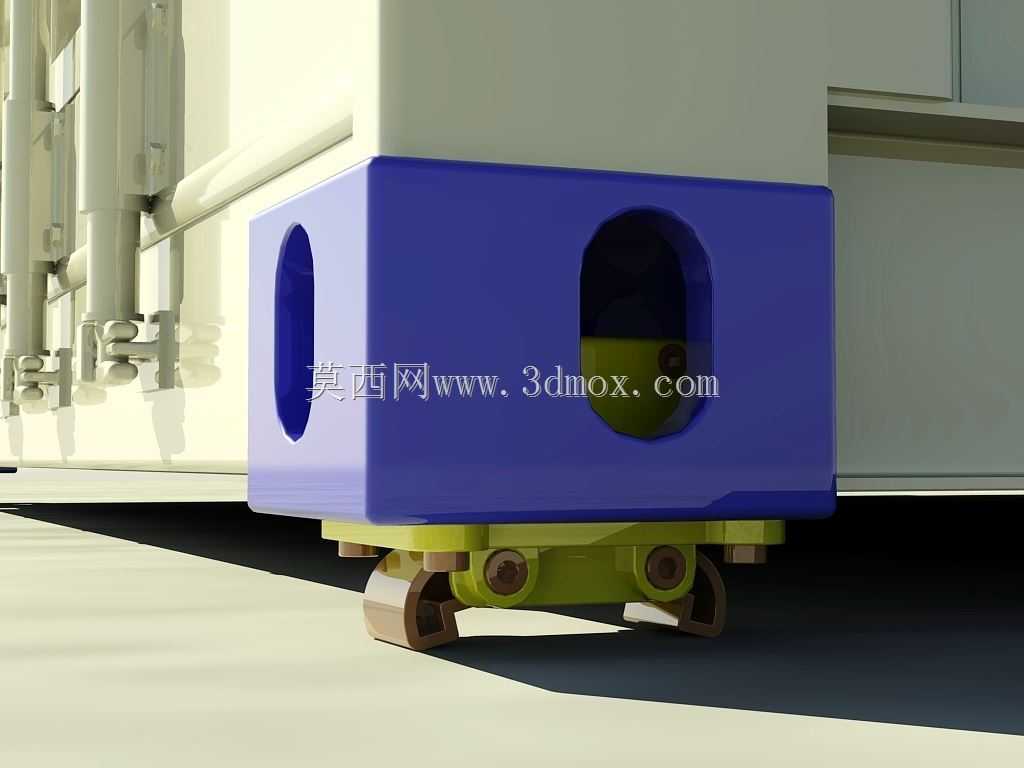

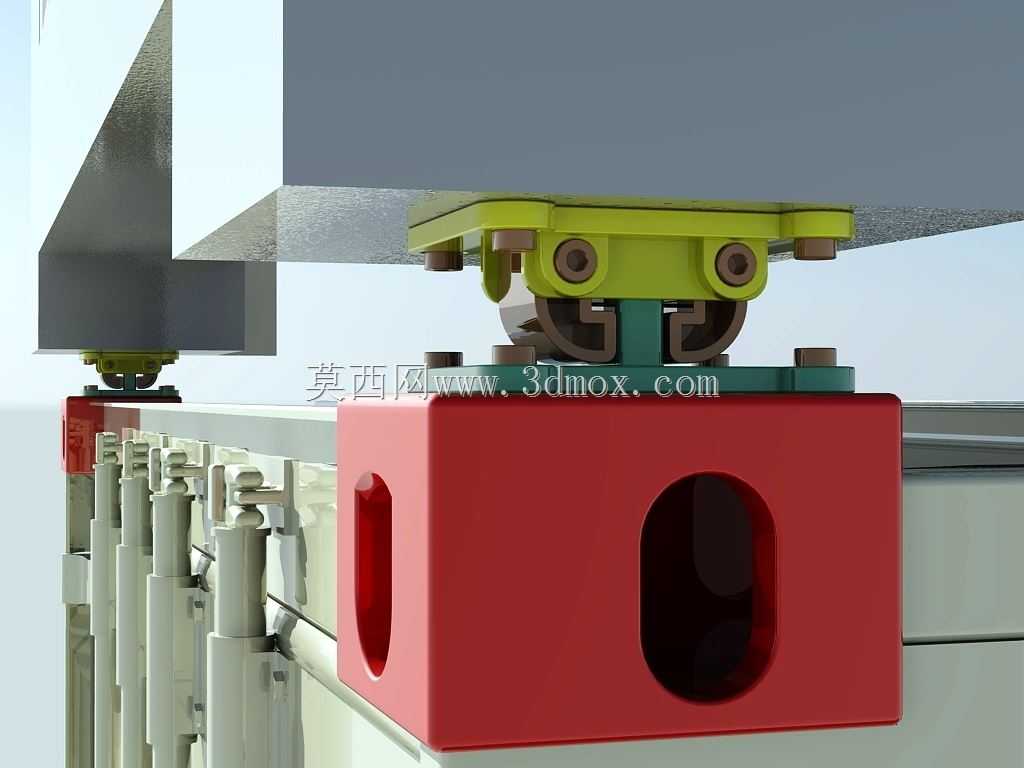

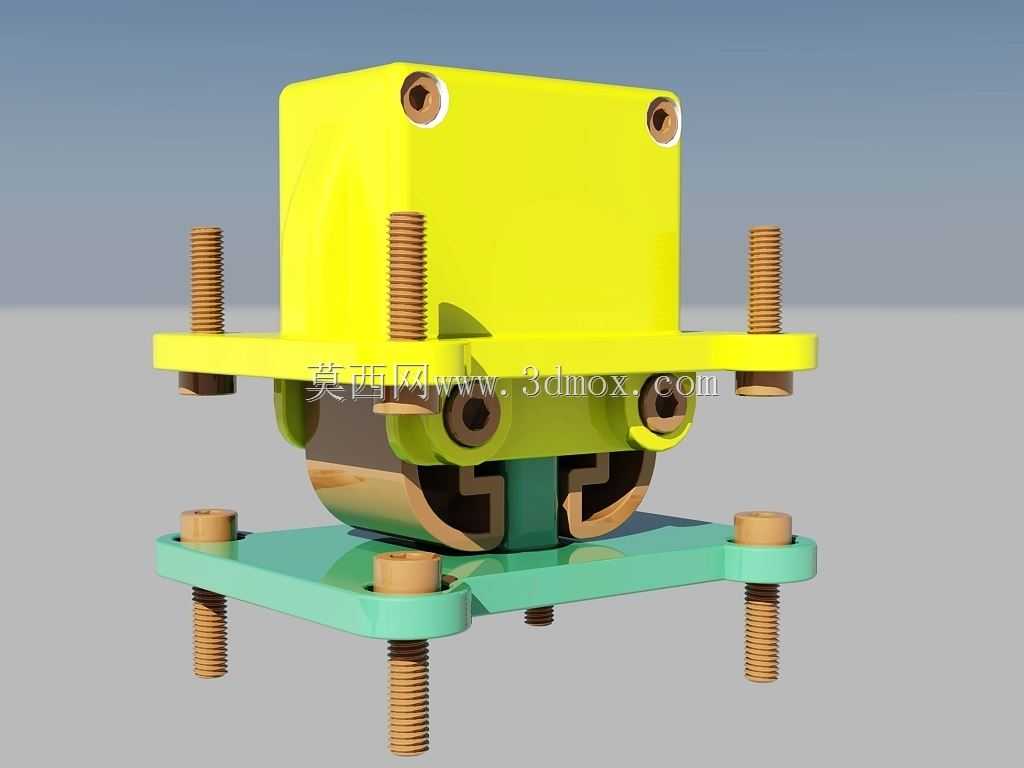

　　在集装箱多式联运、堆场堆存、舱内固定的作业场景里，这类固定式推锁是承担角件定位与锁止的核心构件，和手动操作的扭锁不同，它不需要现场作业人员反复扳动锁体完成解锁闭锁动作，所有锁止动作依托集装箱就位时的重力与导向结构自动完成，仅在设备维保、锁体检修阶段才需要人工介入操作，能大幅降低堆场、码头、铁路场站的作业人员劳动强度，减少人工操作带来的对位偏差、锁止不到位的安全隐患。从结构设计逻辑来看，整个锁体采用上下双层安装板的分体式布局，上层安装板对应集装箱角件的就位接触面，板体上预留的四个通孔完全匹配标准集装箱角件的安装孔位，配套的螺栓组件直接将上层锁座固定在堆场支墩、运输车架或者舱内定位座的角铸件上，安装时不需要额外加工定制连接面，

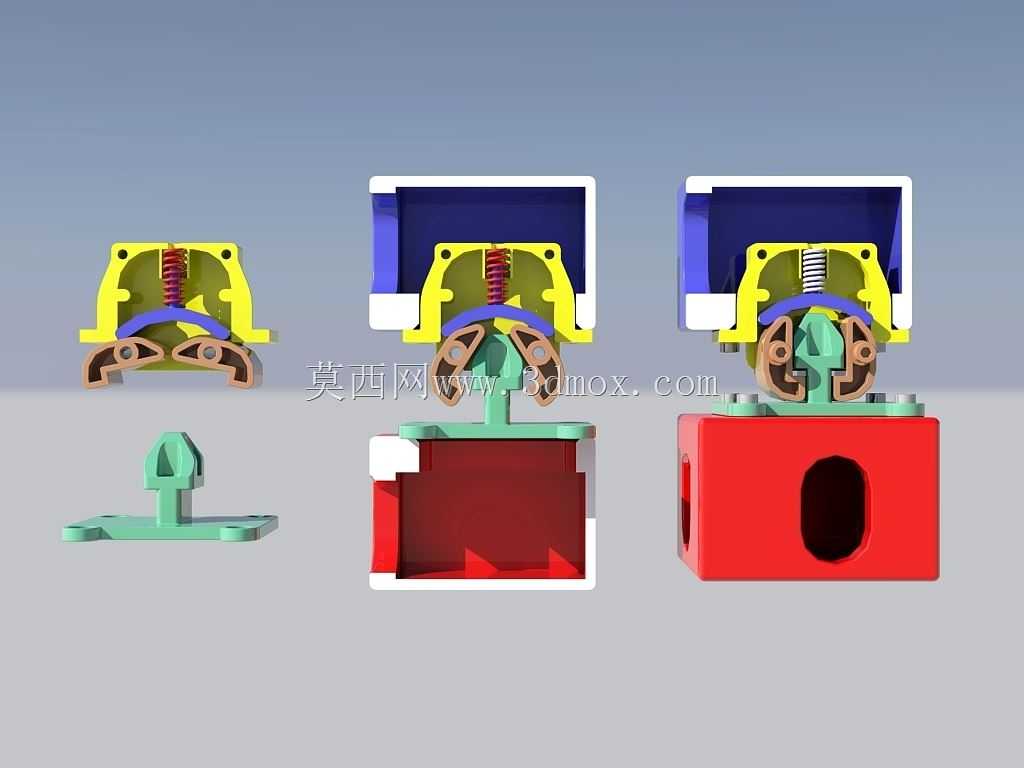

　　只要对接面的平面度满足常规机械安装要求即可完成固定。锁芯部分采用凸轮式推开式结构，锁舌的运动轨迹完全贴合集装箱角件的内腔导向槽，当集装箱沿着导向结构下放时，角件的下压面会推动锁舌沿内部滑轨回缩，待角件完全就位到设计位置时，锁舌在内部弹性元件的作用下自动弹出，卡入角件的锁止槽内，完成整个锁止过程，整个过程没有额外的操作步骤，对位容错范围能覆盖常规吊装作业的对位偏差，不会因为轻微的吊装偏移出现卡滞、无法锁止的问题。下层安装板主要承担锁体的整体承载与底部固定作用，板体上同样预留了四个螺栓安装位，和上层板的安装孔位保持同轴度设计，安装时可以通过贯穿螺栓或者上下分体固定的方式完成锁体的整体装配，上下板之间的支撑柱既承担了锁体的结构强度，

　　也预留了足够的操作空间，方便维保人员检查锁舌磨损情况、更换内部弹性元件、清理锁体内积存的沙尘与杂物。从安装边界来看，锁体整体的外轮廓尺寸完全适配标准集装箱角件的外围尺寸，不会超出角件的边界范围，避免堆存时相邻集装箱之间出现干涉；安装时上层板的上平面需要和支撑面保持齐平，高度偏差控制在机械安装允许的范围内，保证集装箱下放时角件能平稳贴合接触面，不会出现偏载导致的锁舌受力不均。锁体的核心受力部件都采用了加厚的板材设计，锁舌的接触面做了圆弧过渡处理，减少锁止和长期承载过程中的应力集中，能承受集装箱满载堆存时的垂直载荷与运输过程中的横向剪切力，在长期露天作业的环境下，结构本身没有复杂的电子元件或者精密传动部件，耐沙尘、耐雨水侵蚀的能力更强，

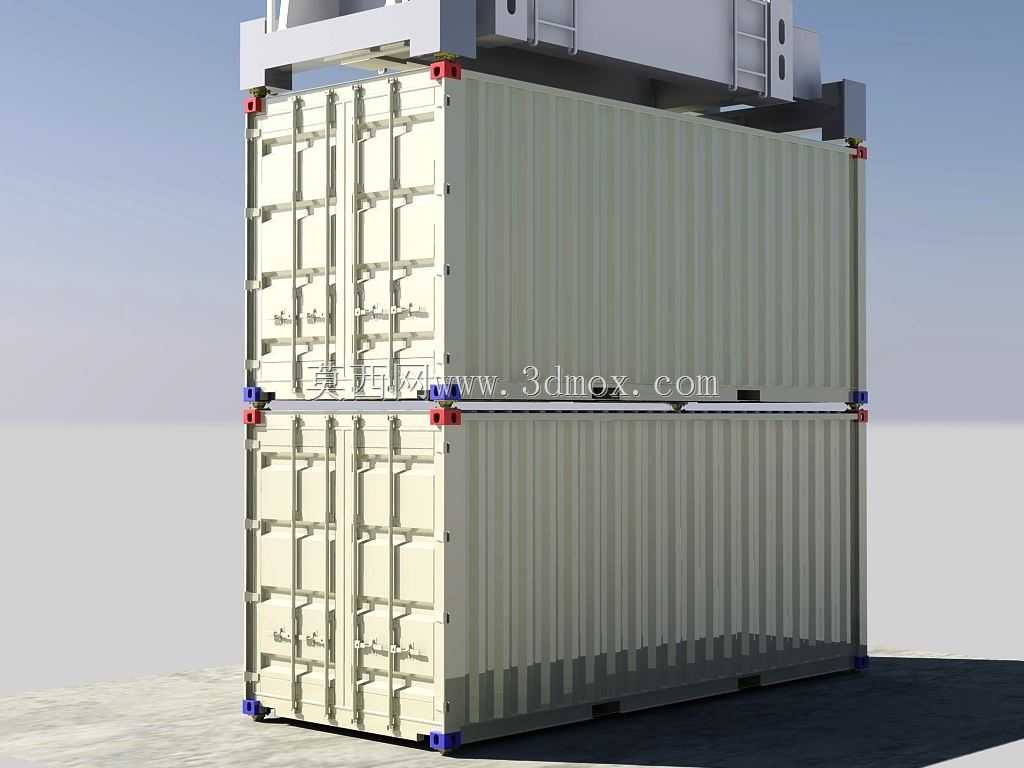

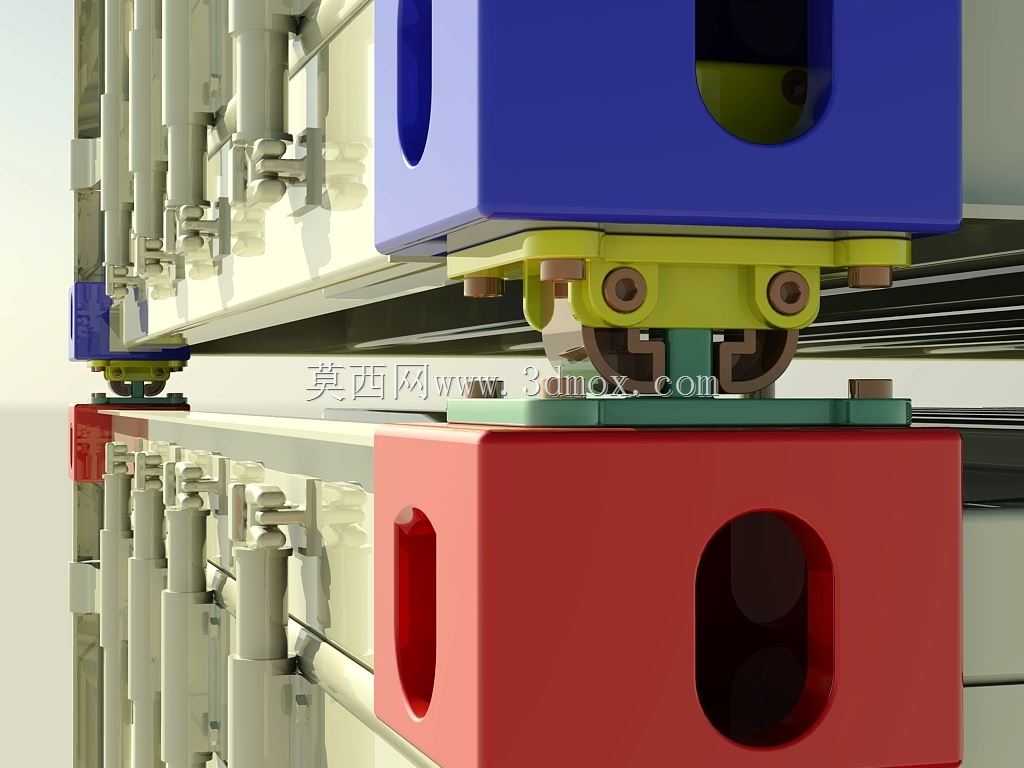

　　日常维保只需要定期清理锁体内部的积尘、在滑动接触面涂抹润滑脂即可，不需要复杂的校准或者部件更换作业。和传统的手动扭锁相比，这种固定式推锁的锁止状态是持续稳定的，不会因为运输过程中的振动出现锁舌回转、松脱的问题，锁止状态可以通过外部的观察缺口直接确认，不需要作业人员探身到集装箱底部检查，能大幅提升作业环节的安全系数。在铁路集装箱运输、船舶舱内固定、堆场多层堆码的场景里，这类锁具的排布完全对应集装箱四个底角件的位置，单锁的承载能力匹配标准集装箱的额定堆码载荷，不需要额外增加辅助固定结构就能满足运输与堆存的固定要求，安装时只需要按照标准角件的定位尺寸排布锁体位置，不需要针对不同规格的集装箱做定制化调整，适配所有符合ISO标准的通用集装箱。设计过程中特意将锁舌的弹出行程做了冗余设计，即使锁体出现轻微的磨损，也能保证锁舌卡入角件锁止槽的深度满足承载要求，不会因为磨损量累积出现锁止失效的问题；上下安装板的螺栓孔都采用了沉孔设计，螺栓安装完成后头部不会突出板件表面，避免集装箱下放时螺栓头部和角件发生碰撞、刮蹭，损伤角件或者螺栓结构。
