立柱式雾水收集装置结构设计

　　在干旱少雨但雾天频次较高的山地、沿海荒漠、偏远海岛区域，常规取水设施布设成本高、运维难度大，雾水收集装置是适配这类场景的低能耗取水装备，无需外接动力源，依靠雾滴在凝水网面的碰撞、附着、汇聚实现液态水收集，能为零散野外作业点位、小型科考站点、植被恢复区域提供稳定的非传统水源补给。

　　这套立柱式集雾装置采用单立柱支撑结构，整体竖向分为三个安装区段：地面以上总高度为3米，其中埋入地下的固定段长度为1米，用于抵消户外风载荷带来的倾覆力矩，地面以上2米位置设置可调节的固定抱箍结构，可根据现场安装的地形坡度、常年主导风向角度调整上部集雾单元的俯仰角度与朝向，保证凝水网面始终垂直于雾流的主导来向，最大化雾滴碰撞概率。地面以上0到2米区段为固定立柱段，采用等截面圆管结构，表面做防腐防锈处理，适配户外高湿、高盐雾的使用环境，立柱下部紧邻地面位置设置集水容器承托结构，用于承接从凝水网面汇流而下的液态水。

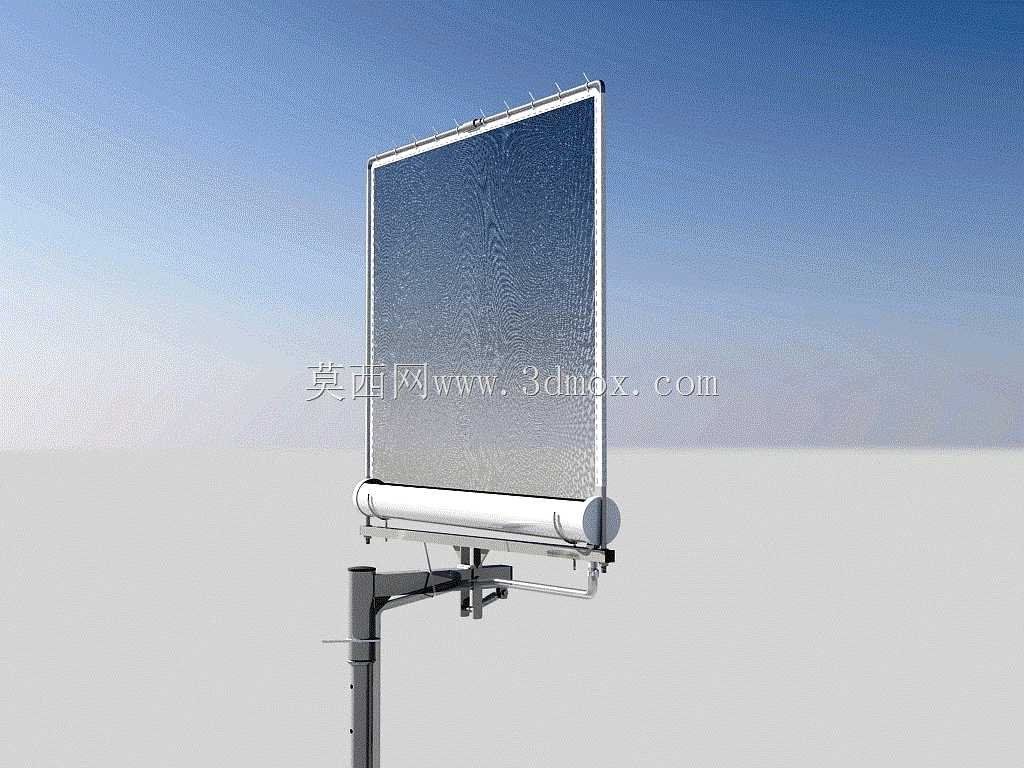

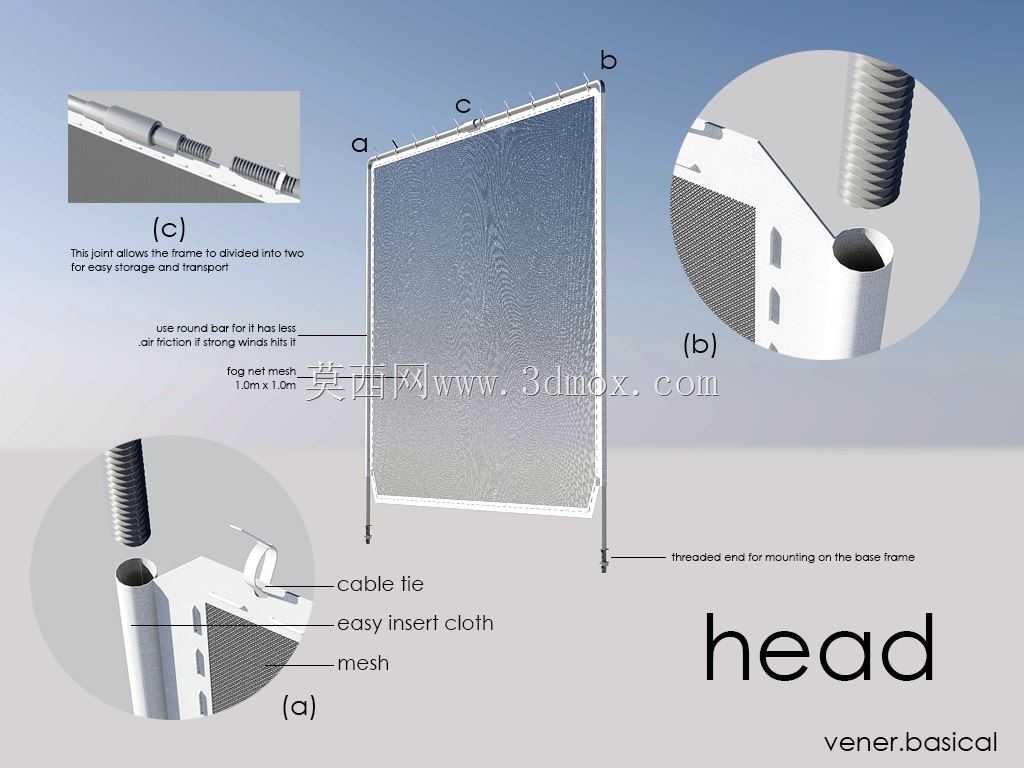

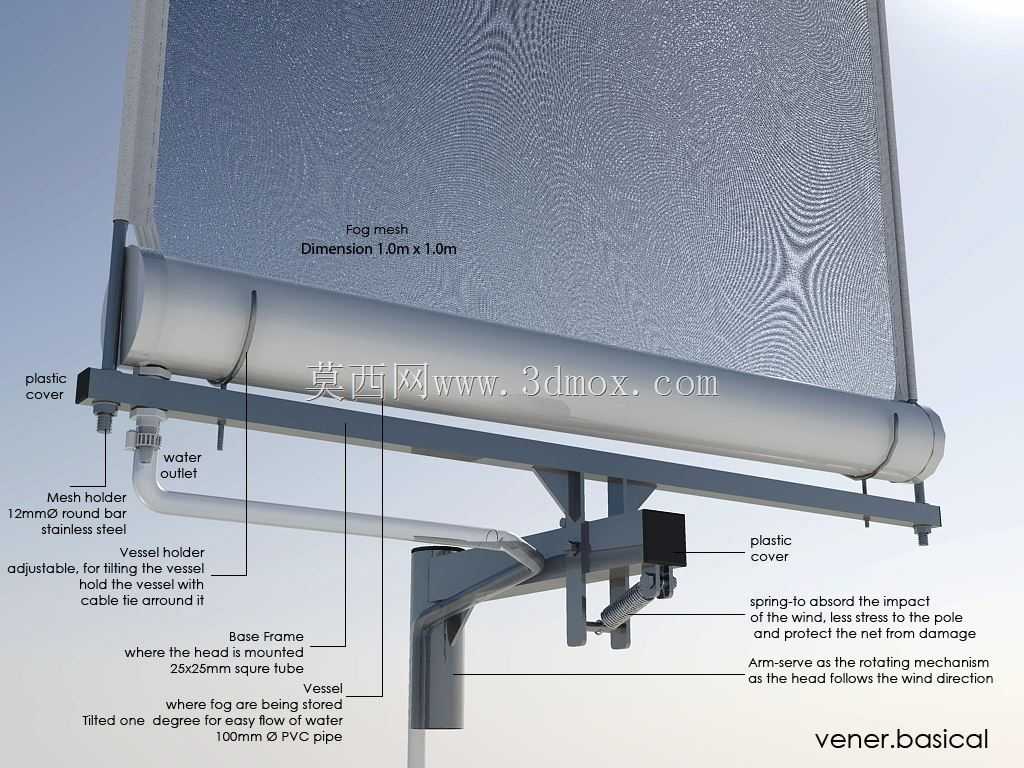

　　上部集雾单元的凝水网面采用1.0米×1.0米的正方形有效集雾幅面，网面边框通过悬臂支撑结构与立柱顶部连接，悬臂下方设置汇流导槽，网面汇聚的水滴沿导槽汇入导水管，最终导入下部的集水容器中。凝水网面的边框做圆弧过渡处理，避免尖锐边角在户外安装、运维过程中造成划伤，同时减少风阻带来的结构震颤。悬臂与立柱的连接位置设置锁紧机构，角度调整完成后可通过螺栓锁止，避免大风天气下网面出现偏转。

　　设计过程中以1.0米幅宽的标准凝水网为核心匹配结构尺寸，所有支撑构件的截面选型均经过风载荷校核，在12级瞬时大风的工况下，结构应力处于材料许用应力范围内，不会出现立柱弯折、连接节点断裂的问题。如果实际应用场景需要扩大集雾幅面，可按照等比例放大的原则调整立柱直径、悬臂截面尺寸、地埋段长度，保证整体结构的抗倾覆、抗形变能力与集雾幅面的风载荷相匹配。

　　装置的安装边界要求清晰，地埋段开挖深度需达到1米，基坑底部做夯实处理，可根据现场土壤密实度选择浇筑混凝土基础或者直接回填夯实的安装方式，土壤承载力较低的区域可适当加大地埋段深度或者增加地脚辅助固定结构。安装时需提前收集现场近3年的雾季主导风向数据，将凝水网面的法线方向对准主导风向，减少气流绕流带来的集雾效率损失。集水容器可根据用水需求选择不同容积的储水结构，导水管与集水容器的连接位置做密封处理，避免落叶、虫蚁进入储水结构造成水质污染。

　　从结构维护角度看，整套装置无复杂传动构件，日常运维仅需定期清理凝水网面附着的灰尘、虫渍，保证网面的孔隙通畅，检查连接螺栓的锁紧状态即可，运维门槛低，无需专业技术人员长期驻点维护，适配偏远区域的使用需求。凝水网面采用快拆式连接结构，出现网面破损时可快速更换，无需拆解整体支撑结构，降低后期运维的物料与时间成本。
