可回收塑料开关堆叠承载托盘结构设计

　　这套结构的核心出发点，是解决微技术领域塑料部件回收环节的周转痛点，跳出传统产品依赖独立外壳做防护、做承载的固有思路，把周转托盘的定位功能和产品本身的支撑结构做深度融合，省去单独外壳带来的材料浪费与回收分拣成本。日常应用场景覆盖电子开关类产品从成品下线、仓储堆垛、干线运输到终端拆用、空盘返厂的全链路循环流程，托盘作为可重复使用的载具，会在产品被取出后直接返回生产端重新填充，全程不需要额外的一次性包装耗材。

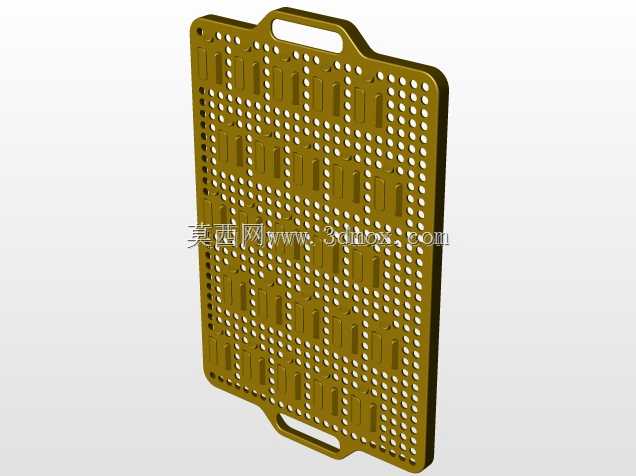

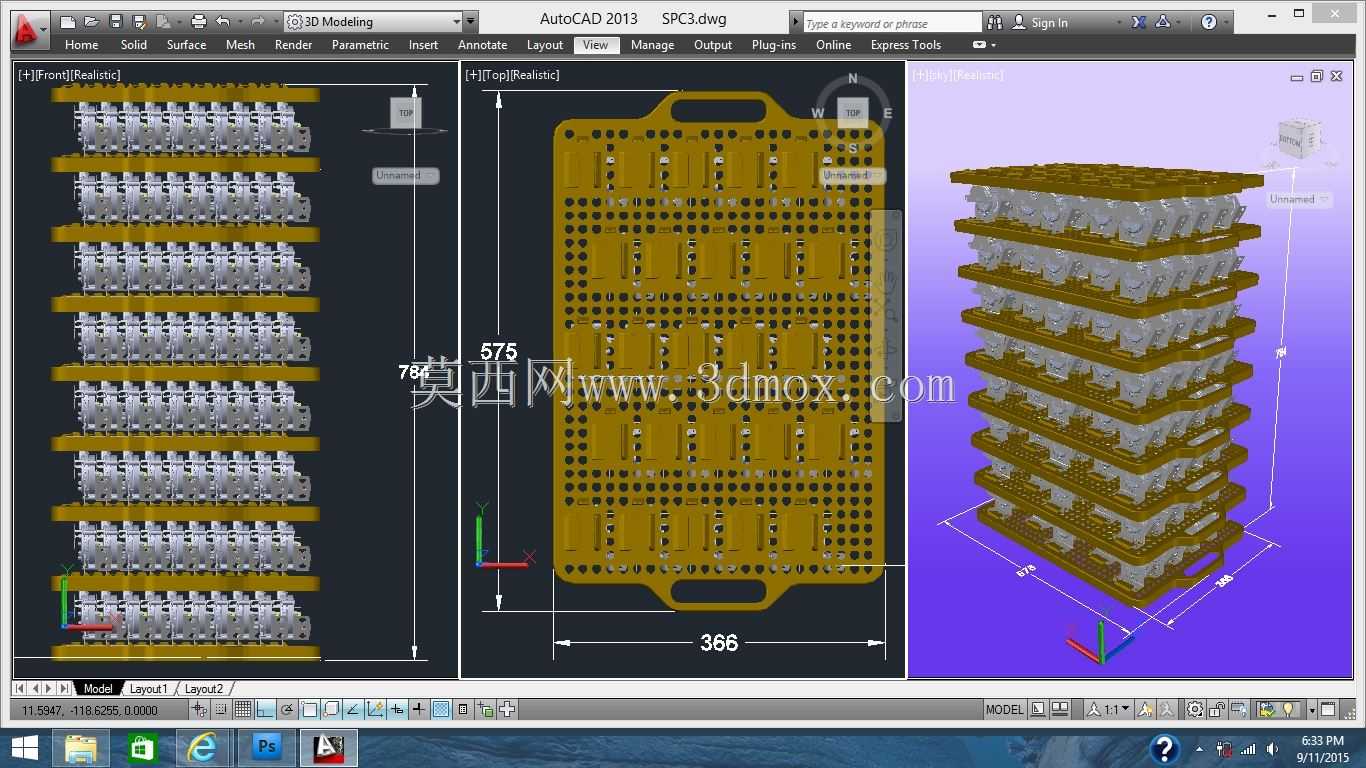

　　从安装边界来看，单组开关在托盘上的固定位采用两种间距排布，分别为60mm与100mm，适配不同规格开关的支脚定位需求，排布完成后单盘承载25个开关时，托盘整体外轮廓尺寸控制在580mm×370mm，这个尺寸刚好匹配常规瓦楞纸箱的内尺寸公差，不需要额外定制箱型就能直接完成装箱。当进行空盘堆叠时，8层托盘加200个带载开关的总堆高仅为800mm，这个高度刚好适配普通仓储货架的层间净高，也符合人工搬运堆垛的操作舒适高度，不会因为堆高过高导致重心失稳。

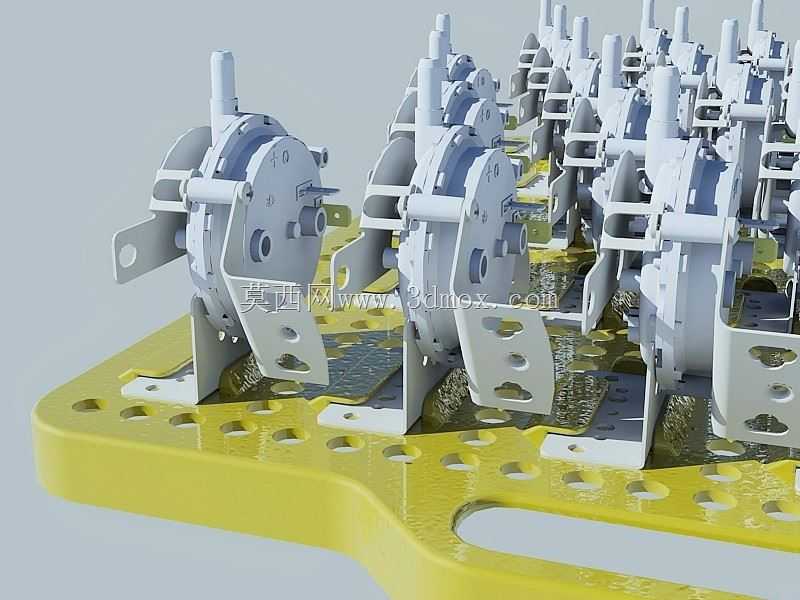

　　功能设计上，这套结构没有给开关配置单独的外壳，所有承载受力直接由开关本体的支架结构承担，托盘上的定位孔只做水平方向的限位，垂直方向的堆叠载荷直接通过开关本体的支撑面传递，这样的设计一方面省去了外壳的塑料用量，降低单产品的材料成本，另一方面在终端使用时，开关可以直接从托盘上取下安装，不需要额外拆除外壳的工序，甚至可以直接将托盘作为产品的展示悬挂架，适配线下零售端的陈列需求，不需要额外制作展示道具。

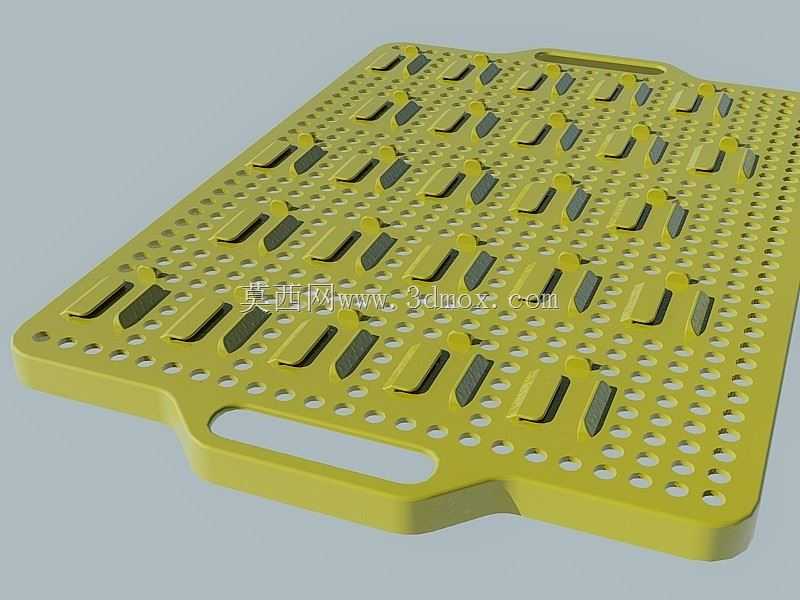

　　设计过程中也针对性做了适配性考量，托盘上的插件定位槽没有采用平行排布的方式，而是根据开关支架的实际安装基准做了角度偏移，预留出不同配置开关的安装空间，哪怕开关侧面带有不同的功能拨杆、接线端子，也能顺利卡入定位槽，不会出现干涉问题。当然这套结构也存在明确的设计边界，因为没有独立外壳做载荷分散，整垛的重量全部由最底层的25个开关本体承担，按照满载计算，底层开关需要承载上方8个托盘加175个开关的总重量，这就对开关本体的结构强度、支撑面的抗压性能提出了明确要求，设计时需要针对支撑筋位做加厚处理，避免堆垛过程中出现支脚变形、定位失效的问题。

　　在物流环节的适配性上，因为整体结构规整，没有外凸的易碎结构，运输过程中不需要额外填充缓冲材料，只要将装满开关的托盘直接放入标准纸箱即可，空盘返回时可以直接嵌套堆叠，大幅降低返空运输的体积占用。需要注意的是，这套结构的循环使用逻辑建立在托盘完整回收的基础上，终端取用完产品后需要保证托盘无破损、无明显变形，才能返回产线重复使用，因此托盘本身的材料选用需要兼顾一定的韧性与耐磨性，定位孔边缘需要做圆角强化，避免多次插拔后出现开裂、毛边，影响定位精度。

　　从实际落地的角度看，这种把载具功能和产品自身结构结合的设计思路，本质是把包装耗材的成本转移到可循环载具上，长期循环下来能大幅降低全链路的包装成本，同时减少塑料废弃物的产生，适配循环经济的发展需求。设计时需要重点校核开关支撑面的堆垛载荷、托盘定位槽的插拔寿命、不同规格开关的排布间隙，避免出现装件干涉、堆垛塌垛、取件卡滞等实际生产中常见的问题，还要兼顾托盘在自动化产线上的输送兼容性，托盘底部需要预留适配输送线辊筒、顶升机构的定位基准，满足自动化上下料的需求，不需要额外改造现有产线的输送设备就能直接投入使用。
