可升降旋转式雾水收集集雾装置

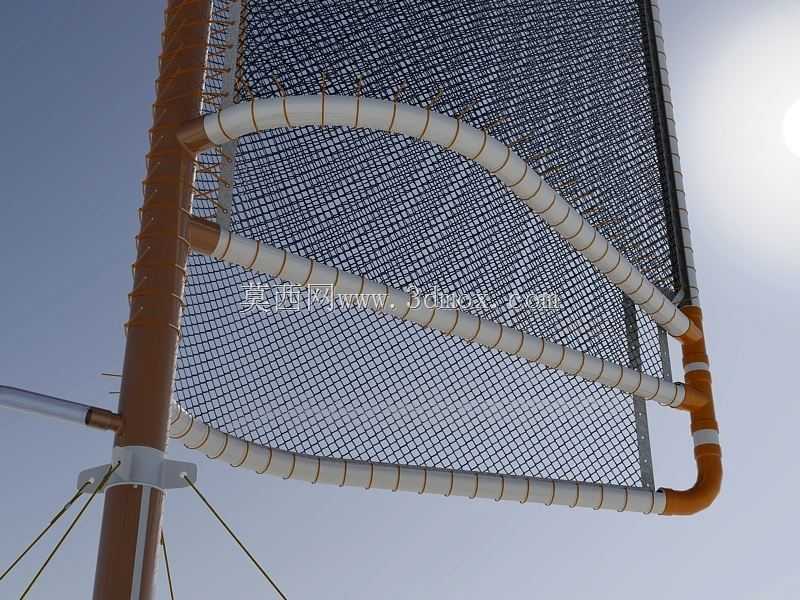

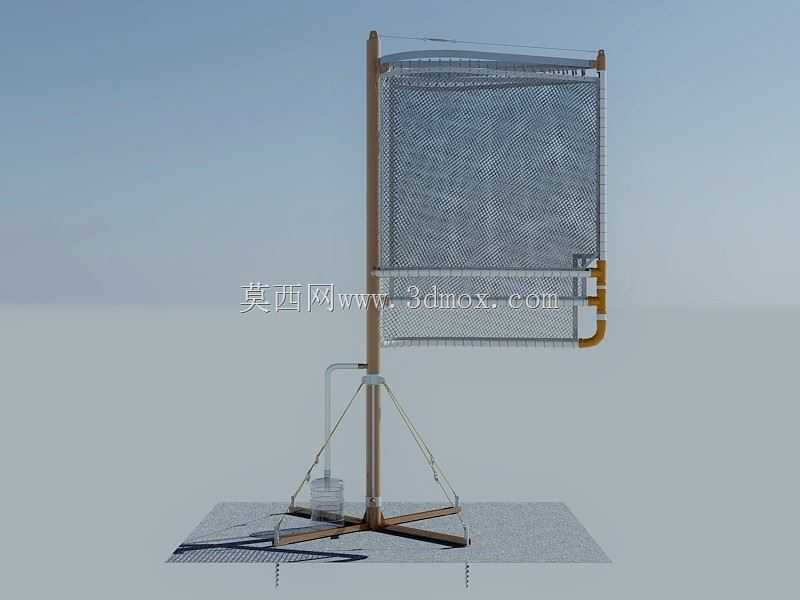

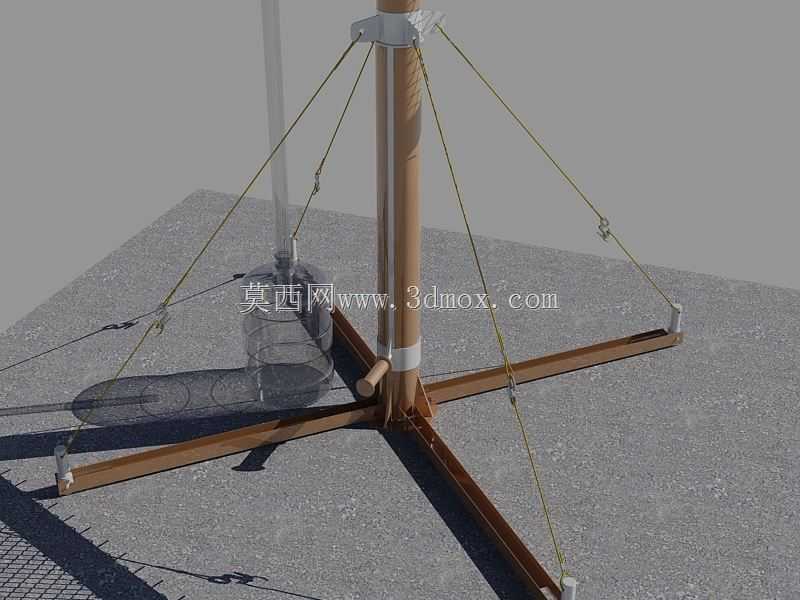

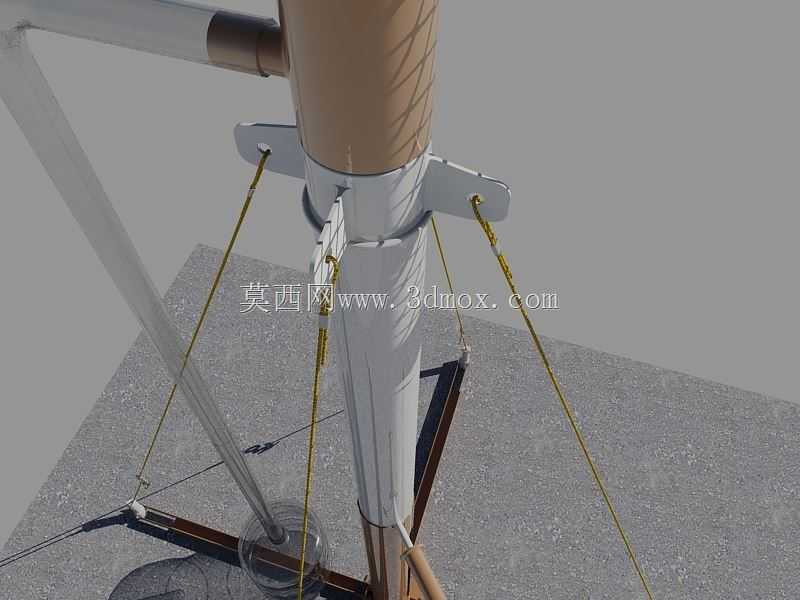

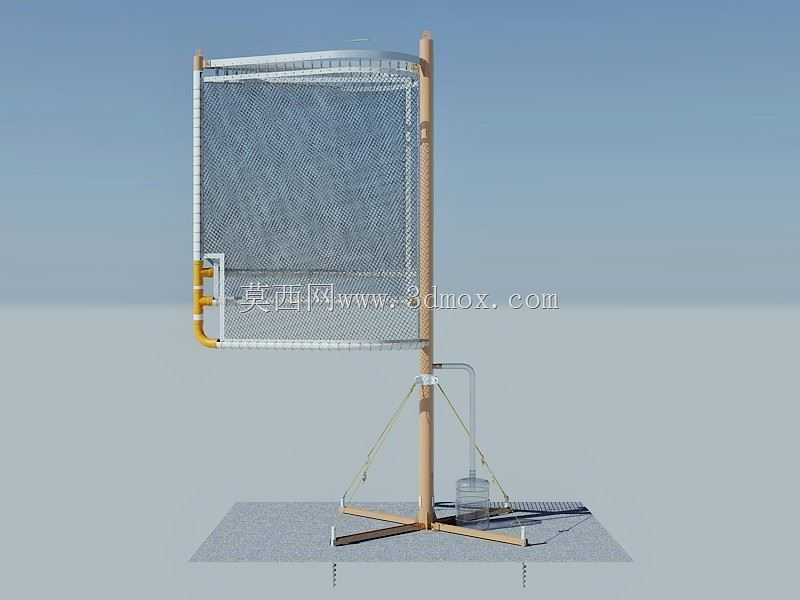

　　这款集雾装置的核心设计逻辑参考了飞机机翼的流体力学特性，通过优化网面与气流的接触角度，提升雾滴的捕获效率，主要应用于干旱多雾的山地、沿海缺淡水区域，以及高湿工业厂区的雾水回收场景，可将空气中悬浮的微小雾滴拦截汇聚成液态水，经管路导流至储水容器中，实现非降雨条件下的水资源获取。整套装置的集雾核心为2.0米幅高的编织网面，网面采用疏水性与附着性平衡的编织材质，既可以让气流顺利穿过网孔降低风阻，又能让接触到网线的雾滴快速附着、汇聚成大液滴，顺着网面竖向导流结构流入底部的集水槽，再通过侧边的导水管路汇入储水单元。网面的支撑结构采用立式单立柱搭配十字型落地底座，底座采用配重式接触设计，无需额外打桩固定，可在平整硬质地面直接放置，

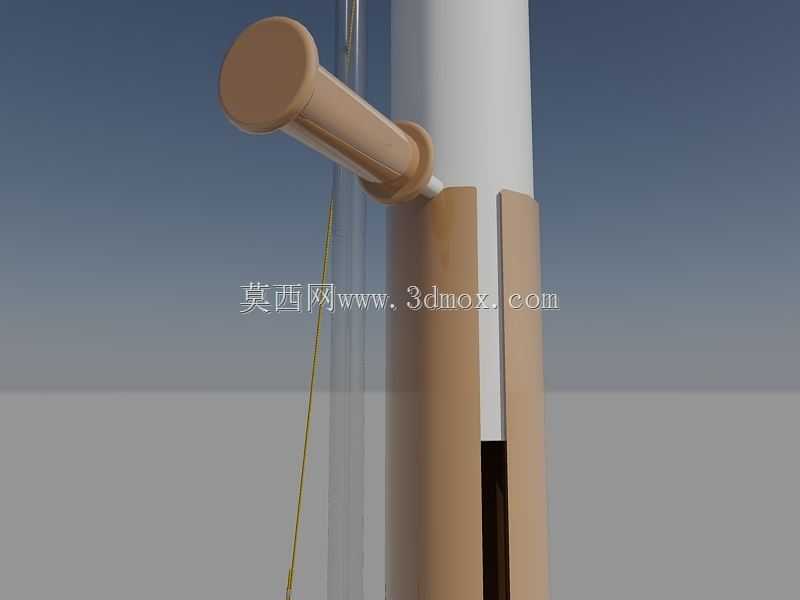

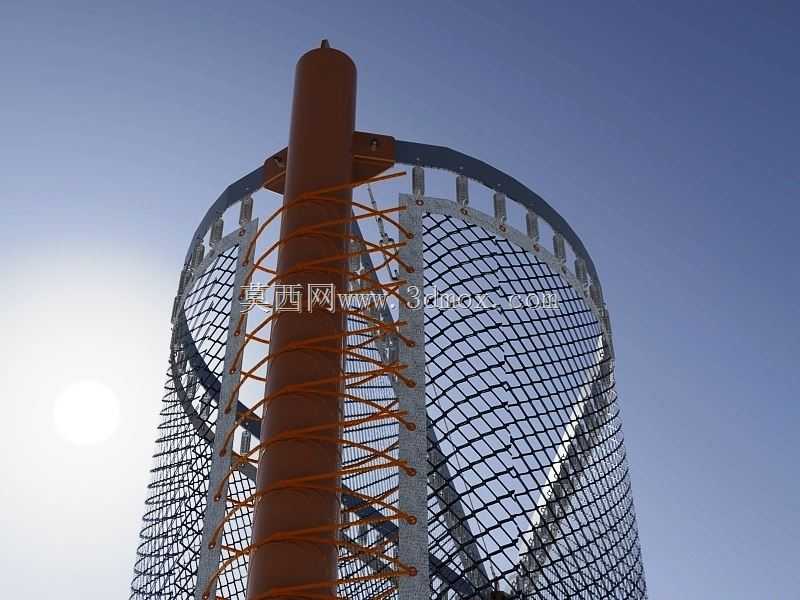

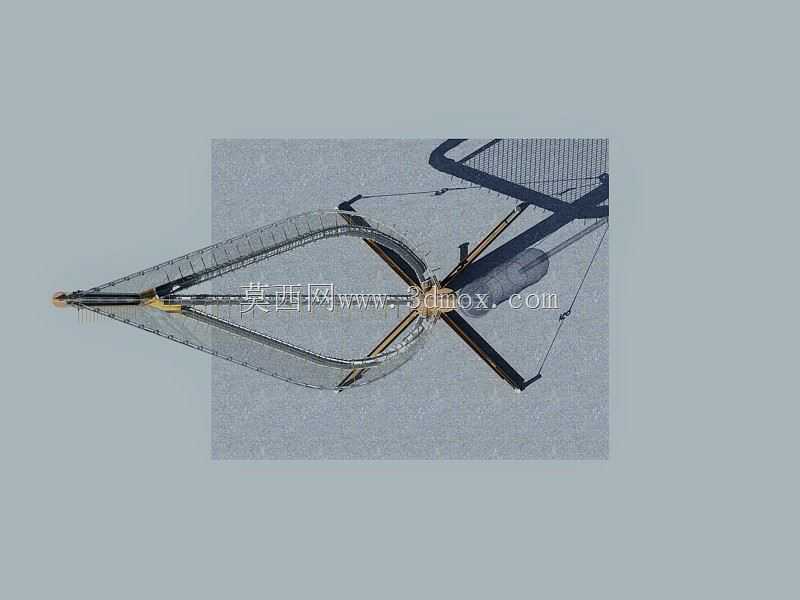

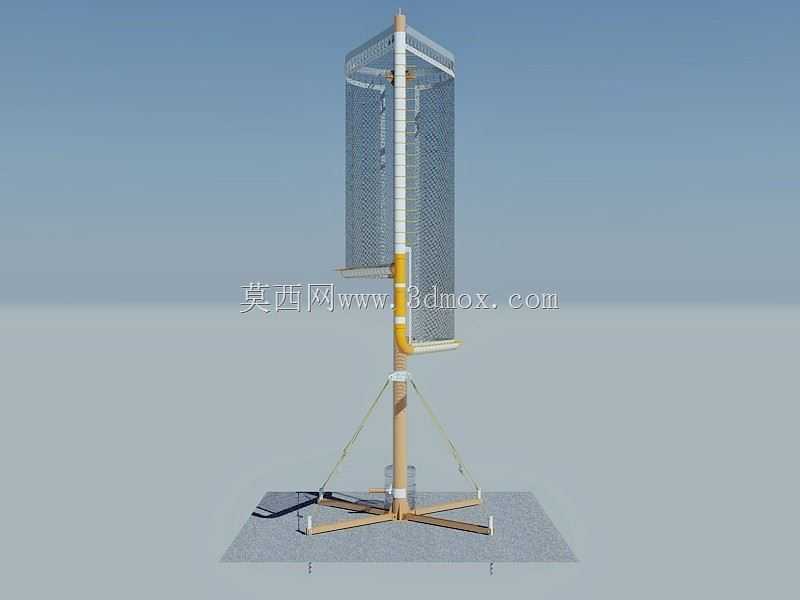

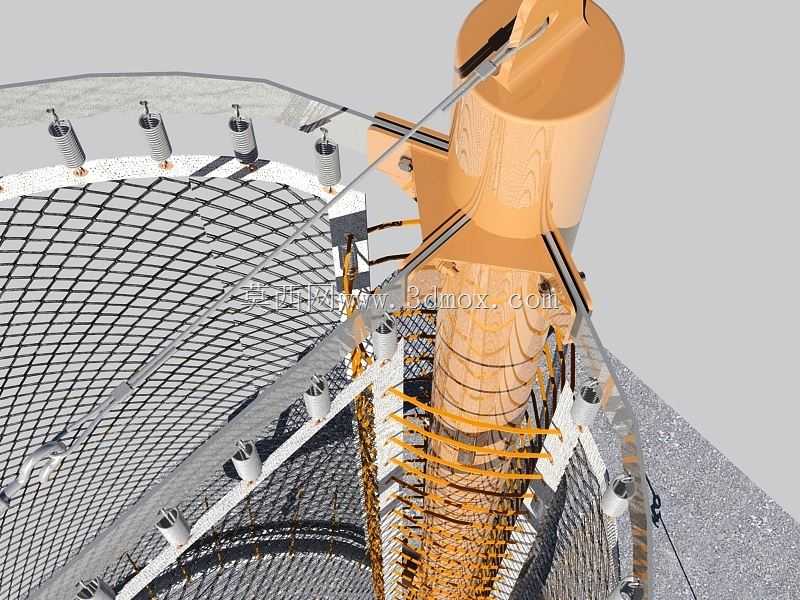

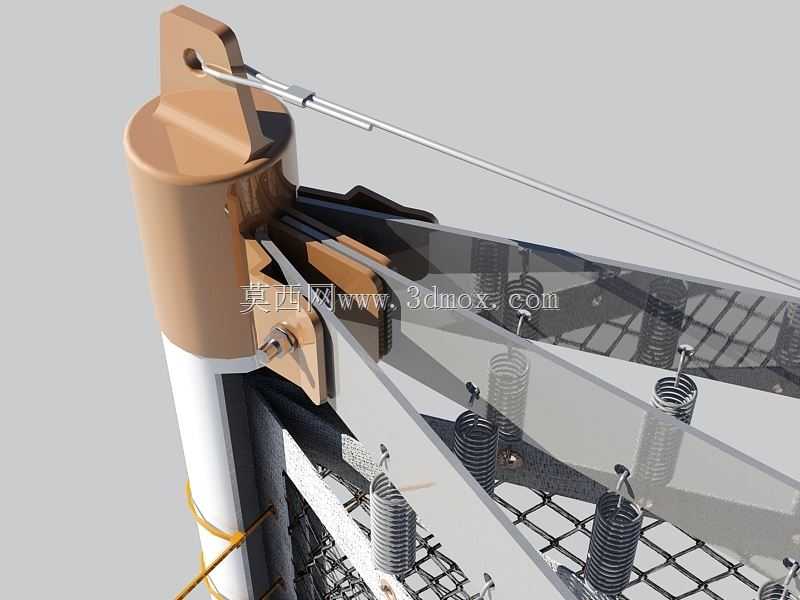

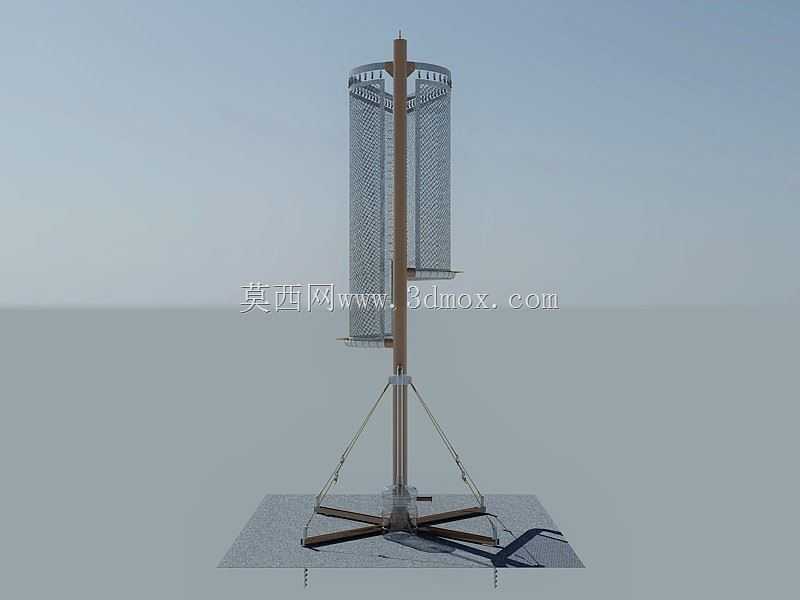

　　单套装置的地面占用边界约1.8米见方，安装时仅需保证底座四个支脚完全接触地面、调整支脚调平螺栓让立柱保持垂直即可，整套设备单人即可完成组装与移位，适配野外临时布设、季节性取水的使用需求。网面升降结构集成在主立柱内部，采用手动卷扬式传动结构，可将初始高度2.0米的集雾网最高抬升至3.0米的作业高度，操作人员可根据近地面雾层的分布高度灵活调整网面位置，避开近地面的气流紊流区，让网面处于雾滴浓度更高的气流层中，提升单位时间的集水量。网面的旋转支撑结构设置在网面与升降滑台的连接位置，可实现360度水平方向自由旋转，无需额外加装风向追踪传感器，在自然风力的作用下网面会自动调整至与来流风向垂直的角度，始终保持最大的迎风拦截面积，

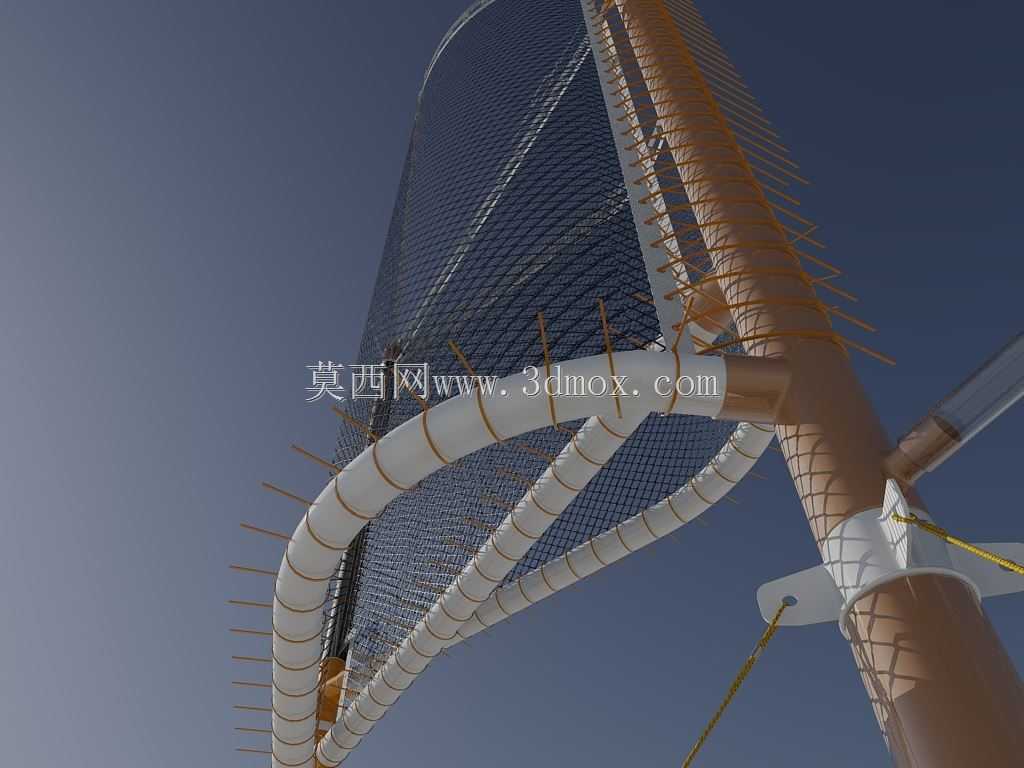

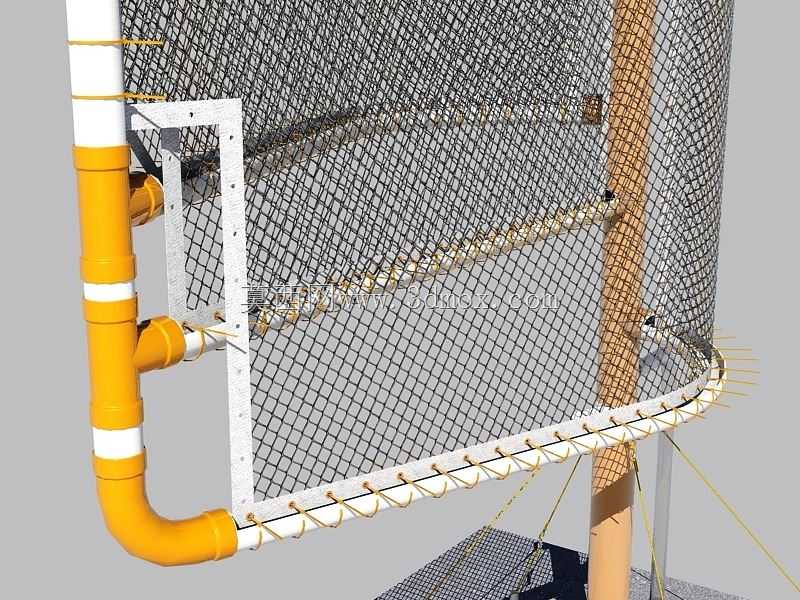

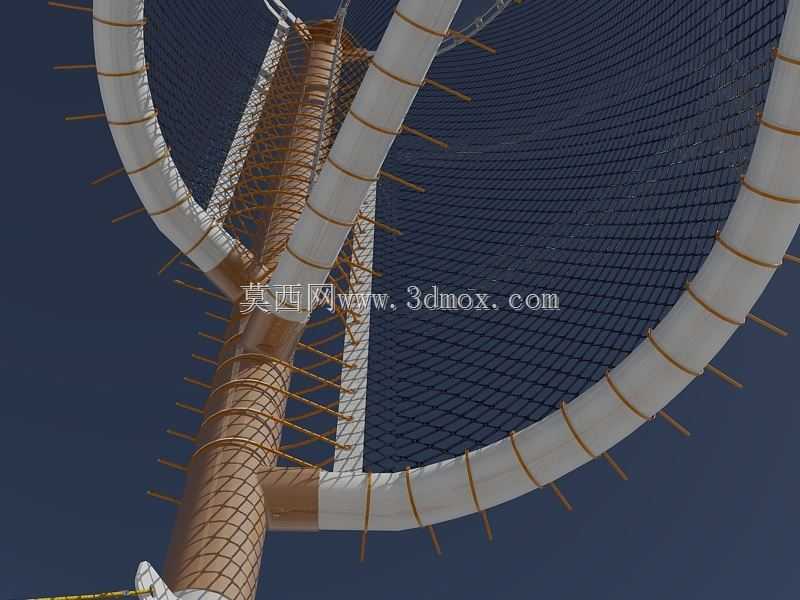

　　降低了设备的电控复杂度与野外运维成本，即使在无供电的偏远区域也可稳定运行。网面的边框采用轻质防腐管材制作，边角位置做圆弧过渡处理，避免野外作业时划伤操作人员，网面与边框的连接采用压条嵌入式固定，长期受风力吹动也不会出现网面松脱、移位的问题，导水管路采用耐候性柔性管材，可随网面升降、旋转自由弯折，不会出现管路弯折堵水的问题。在高湿工业厂区应用场景中，该装置可布设于循环水塔周边、高湿车间外侧，回收空气中飘散的水雾，减少厂区水资源的无组织损耗，同时降低周边区域的空气湿度，改善厂区作业环境；在沿海海岛、山地干旱区域应用时，多套装置可阵列式布设，单套装置单日集水量可满足3-5人的基本生活淡水需求，且设备运行无需外接能源，

　　仅依靠自然风力即可完成集雾作业，运维成本极低。设计过程中重点校核了立柱的抗风载性能，在10级风力条件下，立柱与底座的连接结构、网面边框的强度均可满足安全使用要求，不会出现结构倾覆、网面撕裂的问题；网面的网孔尺寸经过多轮流体仿真优化，在保证通风率的前提下最大化雾滴拦截率，避免网孔过大风阻小但雾滴捕获率低，或是网孔过小风阻大导致气流绕流、实际集水效率下降的问题。
