线棒式模块化仓储分拣货架结构设计

　　这套模块化货架采用线棒复合管搭配标准连接件搭建，核心面向生产车间线边物料暂存、电商仓配分拣区、小型零部件周转存储等场景设计，可适配电子元器件、小型机加工件、包装耗材等多品类SKU的存储与先进先出作业需求。从实际使用场景来看，这类货架常布置在装配工位旁作为线边料架，或是分拣作业区作为拣选货位，相比焊接式固定货架，可根据物料包装尺寸、作业动线变化快速调整层间距与货位布局，无需动火作业，仅用标准内六角扳手即可完成拆装调整，适配多品种小批量生产模式下频繁换产的存储需求。

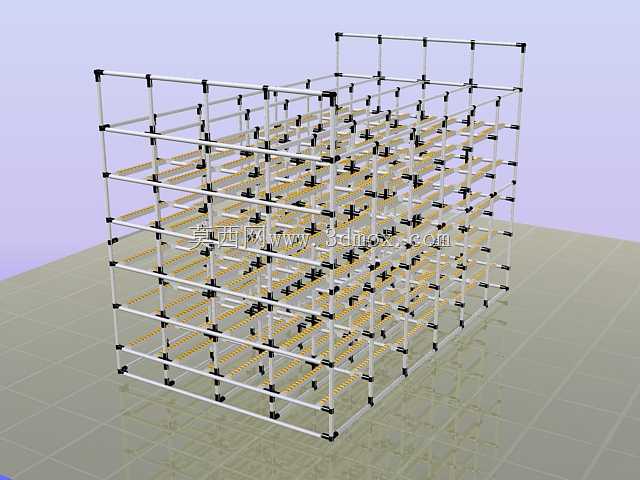

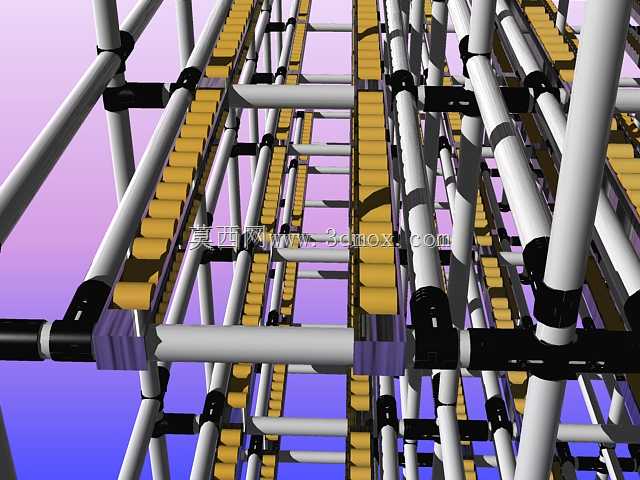

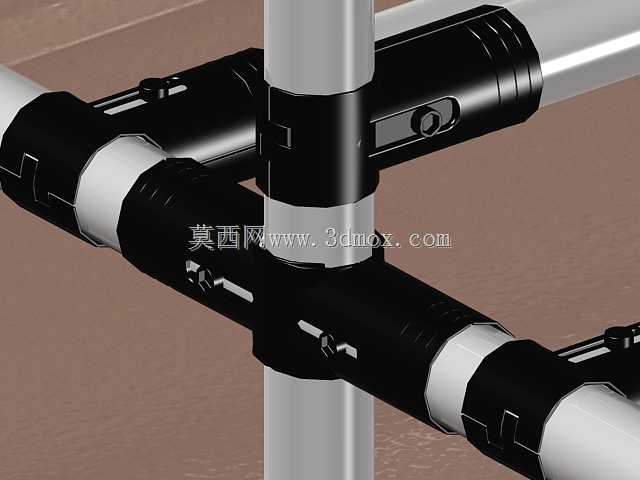

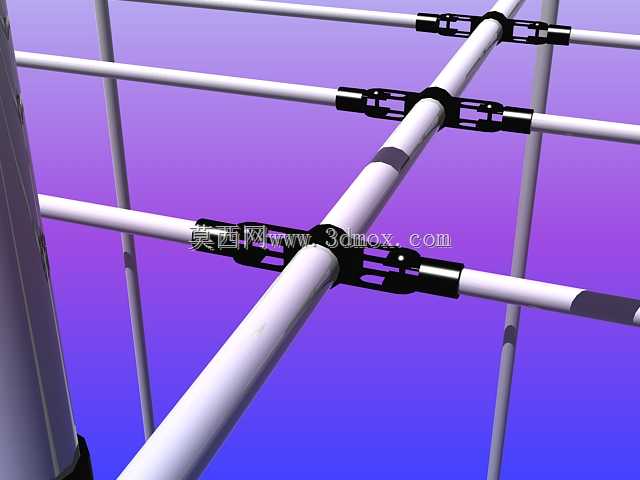

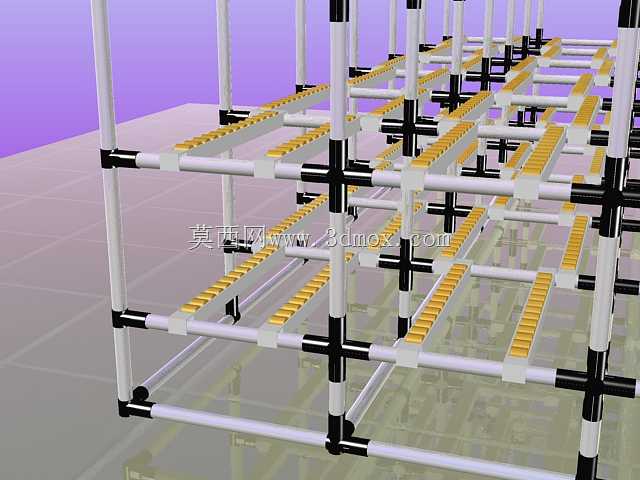

　　结构设计上，主体承载框架采用外径28mm的标准覆塑线棒作为立柱与横撑，通过黑色压铸锌合金接头完成杆件连接，接头处的锁紧螺栓可提供足够的抱紧力，单层额定承载可达50kg，满足常规周转箱、零件盒的放置需求。货架的货位层采用倾斜布置的黄色流利条作为滑移面，流利条通过专用卡扣固定在横撑杆上，倾斜角度控制在3-5度区间，依靠物料自身重力实现滑移，作业人员将装满物料的周转箱从货架后端放入，物料会沿流利条自动滑移至前端取货位，取走前端料箱后后续料箱自动补位，完全实现物料的先进先出管理，避免长期积压导致的物料过期、损耗问题。

　　设计过程中优先考虑了安装边界与适配性，单组标准单元的宽度可根据流利条长度灵活调整，常规配置下单元宽度为600-1200mm，深度方向适配400mm、600mm两种标准周转箱尺寸，整体高度可根据作业人员取货高度设置在1200-1800mm区间，避免过高导致的取货不便。立柱底部可配置可调脚杯，适配车间地面不平整的安装场景，调节范围为±30mm，保证货架整体水平度，避免流利条倾斜角度偏差导致的物料卡滞、滑移不畅问题。相邻货架单元之间可通过侧连接件拼接，实现多组货架的连续布置，减少立柱占用空间，提升仓储面积利用率。

　　从功能特性来看，这套货架的所有零部件均为标准件，线棒可根据实际需求任意裁切，接头、流利条、脚杯均为通用互换件，后期改造时仅需增减杆件与连接件即可完成布局调整，无需整体更换货架，大幅降低仓储设施的迭代成本。相比传统焊接货架，线棒式模块化货架的自重更轻，单组标准单元自重仅为25kg左右，搬运移位无需大型起重设备，2名作业人员即可完成整组货架的移位与重组。在安全设计上，所有线棒端部均配置塑料端盖，避免管材切口划伤作业人员，接头处无突出尖锐结构，流利条端部配置限位挡块，避免物料滑移速度过快冲出货架。

　　实际应用中，这类货架还可根据作业需求加装分隔板、标签条、防静电胶皮等附件，分隔板可将单条流利条货位拆分为多个小货位，适配更小尺寸的零件盒存储，标签条可粘贴货位编码，实现仓储物料的定置管理，防静电胶皮可用于电子元器件存储场景，避免静电击穿敏感元件。框架的横撑布置经过受力优化，每间隔300mm设置一道横撑，保证立柱的长细比在合理区间，避免满载时出现立柱弯曲变形，斜向支撑可根据货架高度选择性配置，当货架高度超过1500mm时加装背部斜撑，提升整体结构的抗侧倾能力，满足作业过程中的碰撞、晃动载荷要求。
