轨道交通设备镀锌钢板承载底架结构

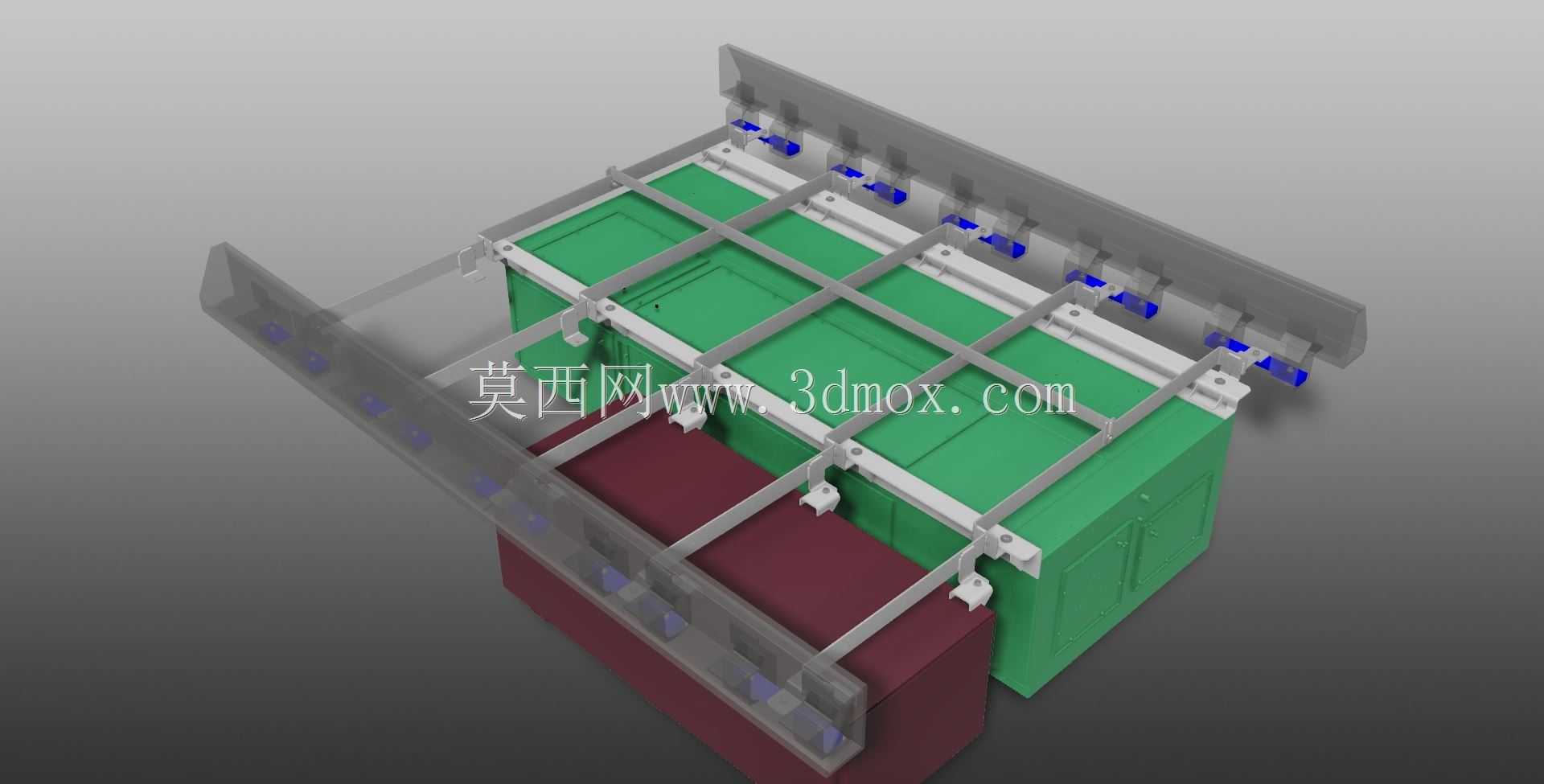

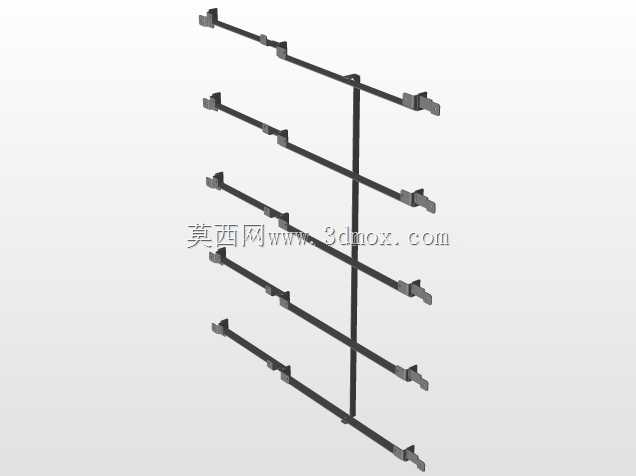

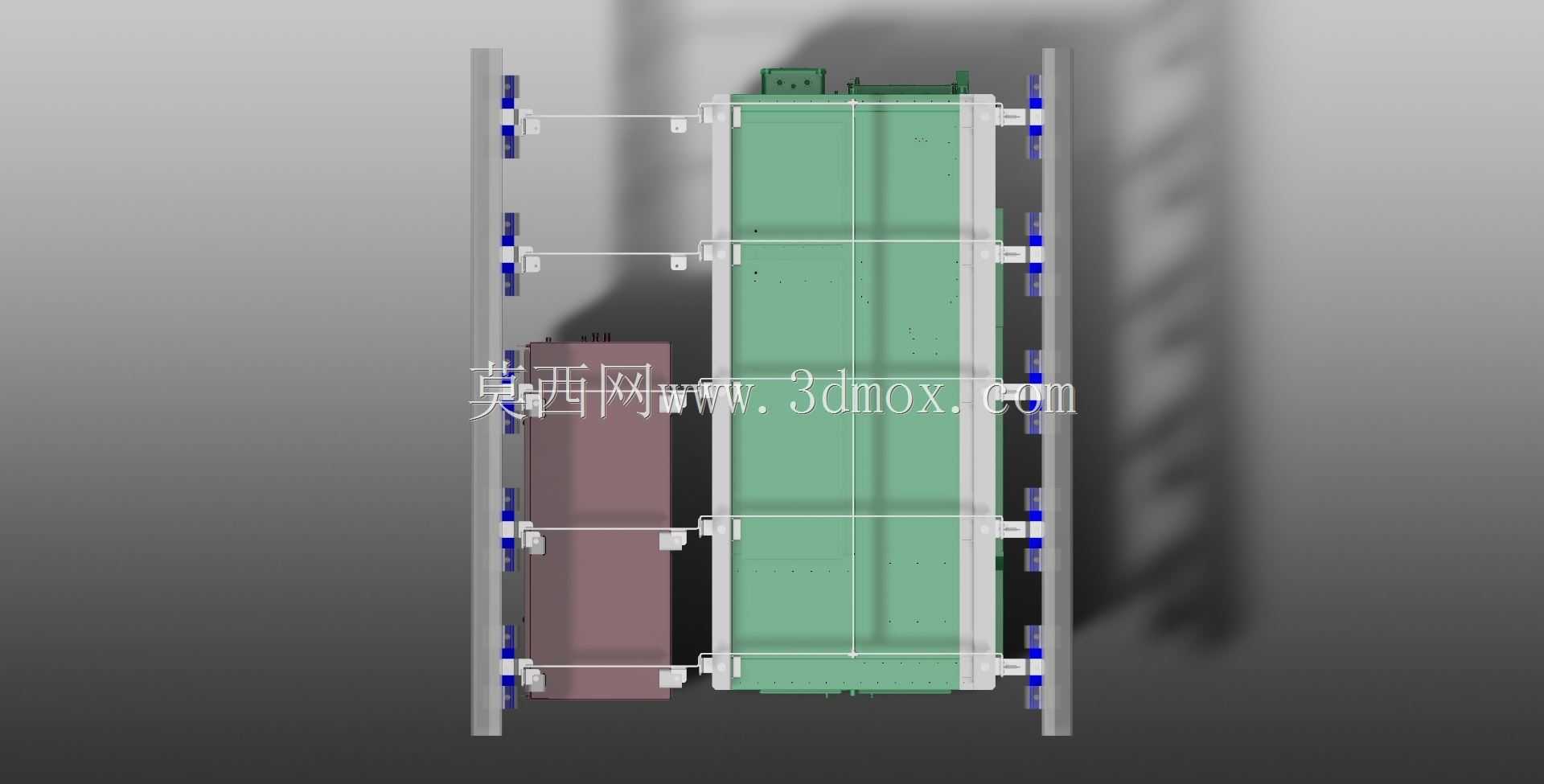

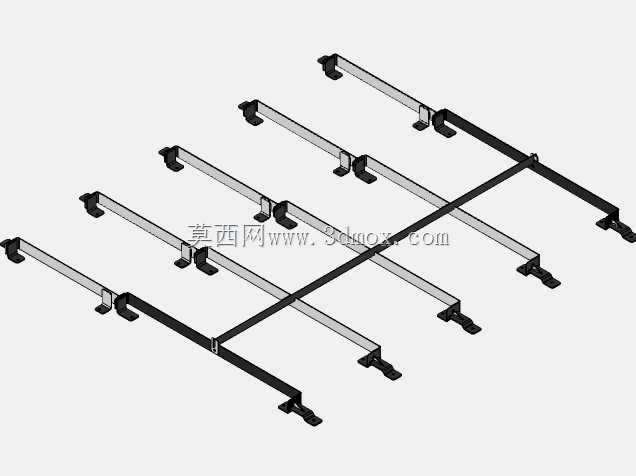

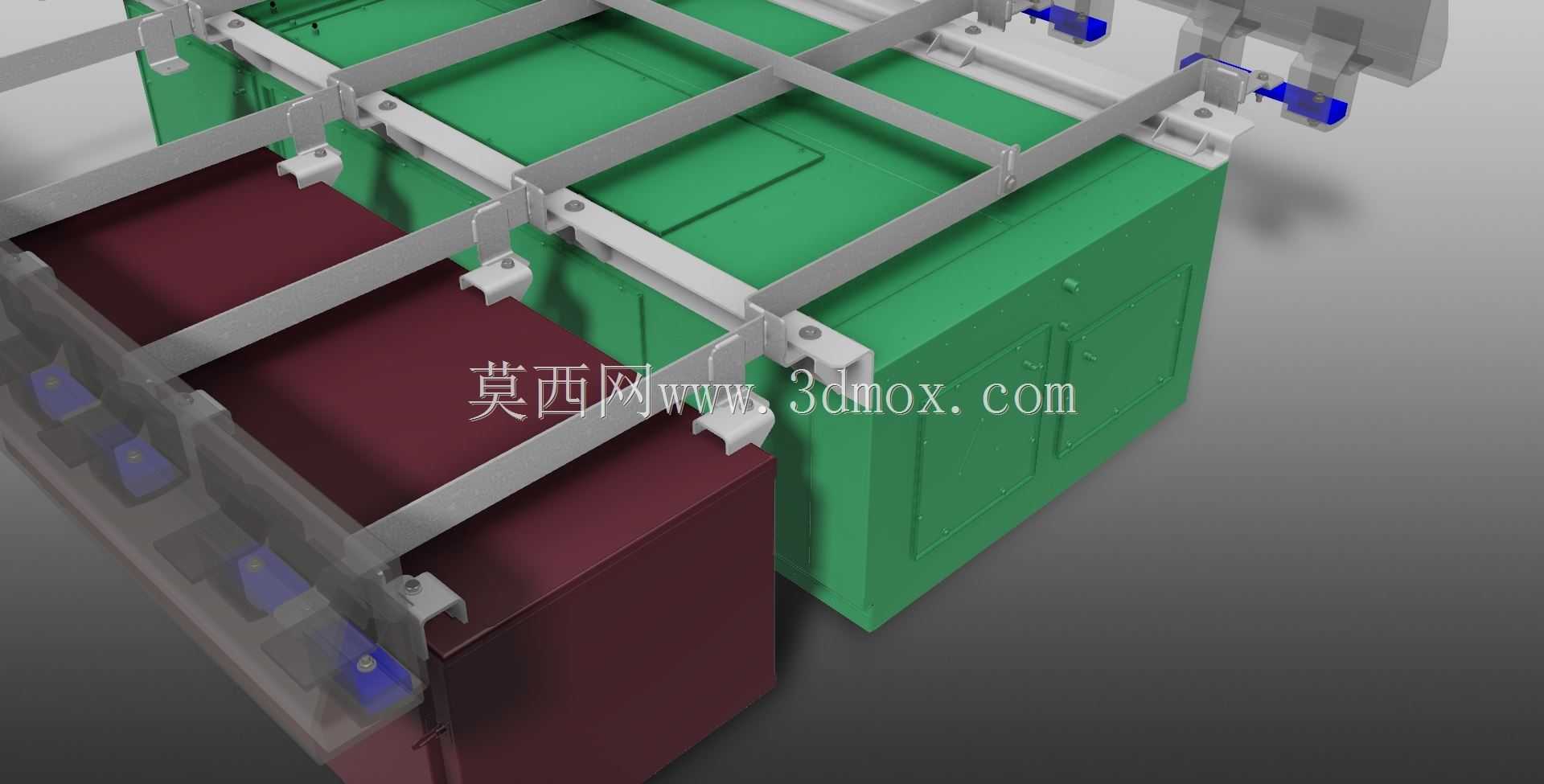

　　在轨道交通车载设备安装场景中，这类底架是核心承载构件，主要承担车载柜体、功能模块的固定与载荷传递作用，日常运行中需要承受车辆启停、过弯、轨道颠簸带来的交变载荷，同时还要适配车载设备的安装定位需求，避免运行过程中设备出现移位、振动超限的问题。从结构设计来看，主框架选用70mm宽度、6mm厚度的镀锌钢板加工成型，镀锌层的存在可以提升框架在车载复杂环境下的抗锈蚀能力，减少后期运维的防腐处理工作量，6mm的板厚经过载荷校核，能够满足额定承载下的挠度要求，不会出现长期载荷下的塑性变形问题。框架采用纵横梁排布的结构形式，横梁与纵梁的连接位置做了贴合面处理，保证焊接后的形位公差控制在合理范围内，避免后续安装孔位出现错位。

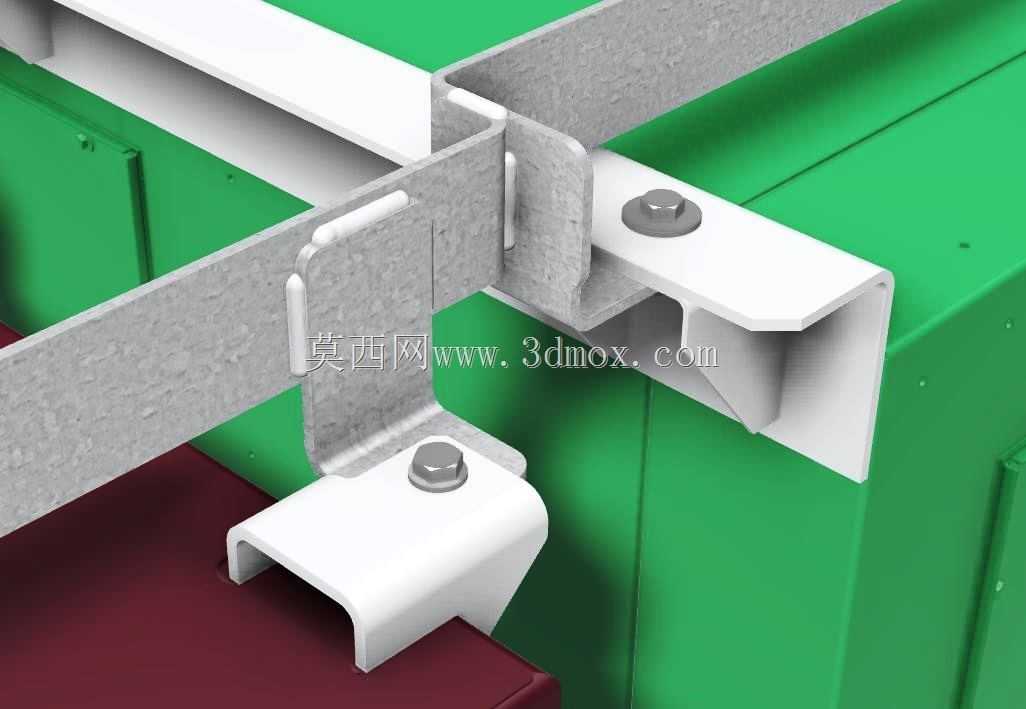

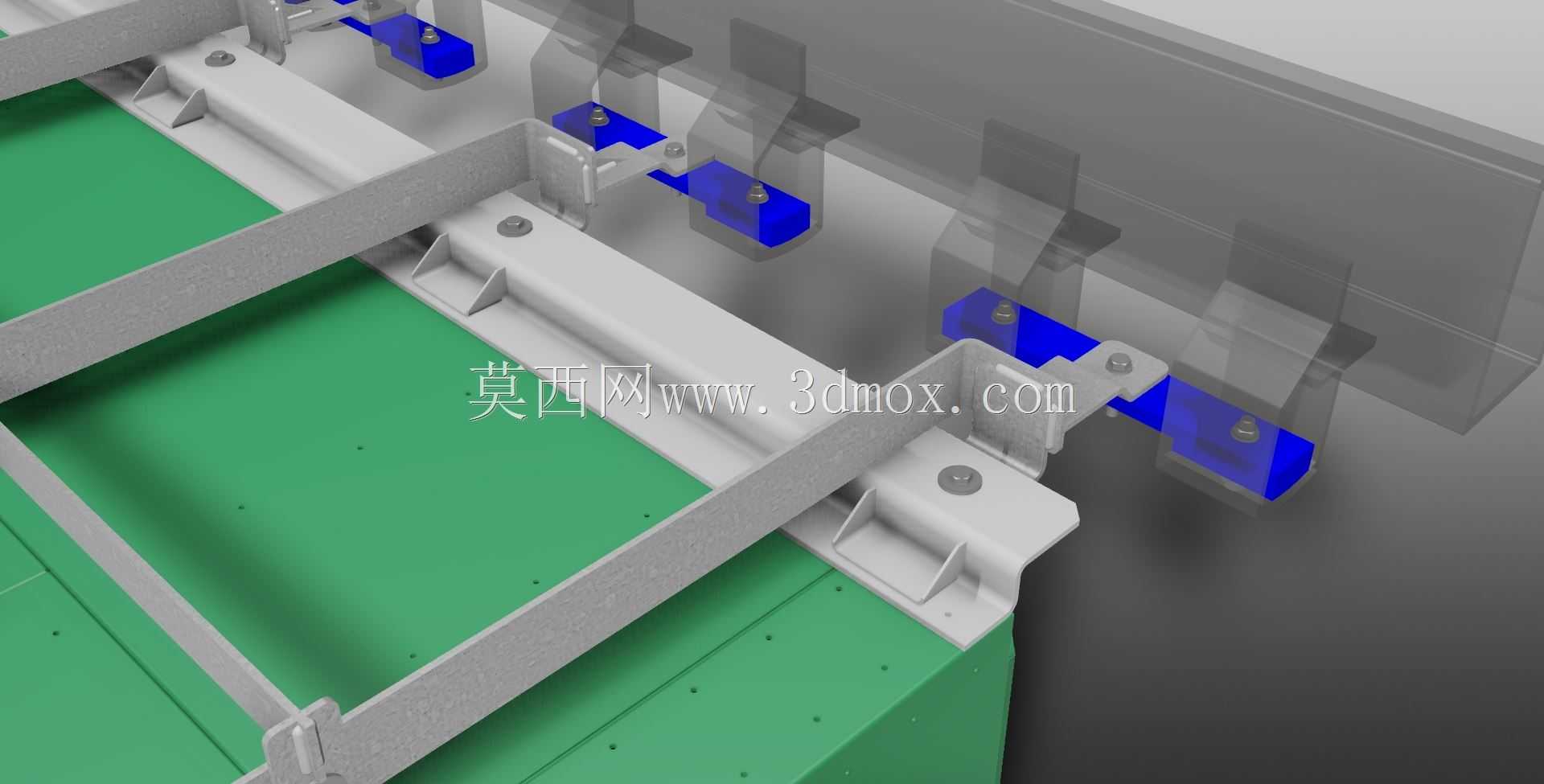

　　螺栓支架采用焊接方式直接固定在主机架上，这种连接方式的优势在于连接强度高，不存在螺栓连接长期振动下的松动风险，焊接位置提前做了坡口处理，保证焊透深度满足强度要求，焊接完成后会对焊渣进行清理，对焊接变形区域做校形处理，保证支架安装面的平面度符合设备安装要求。在安装边界设计上，框架的整体尺寸适配标准车载柜体的安装孔距，预留的安装位可以兼容不同规格功能模块的固定需求，框架下方预留的间隙可以满足设备布线、通风散热的空间要求，避免线缆与框架棱边直接接触造成磨损，同时通风间隙可以保证设备运行过程中产生的热量能够顺利散出，不会出现局部积热的问题。设计过程中优先考虑了现场装配的便捷性，所有外露棱边都做了倒角处理，避免安装过程中划伤施工人员，

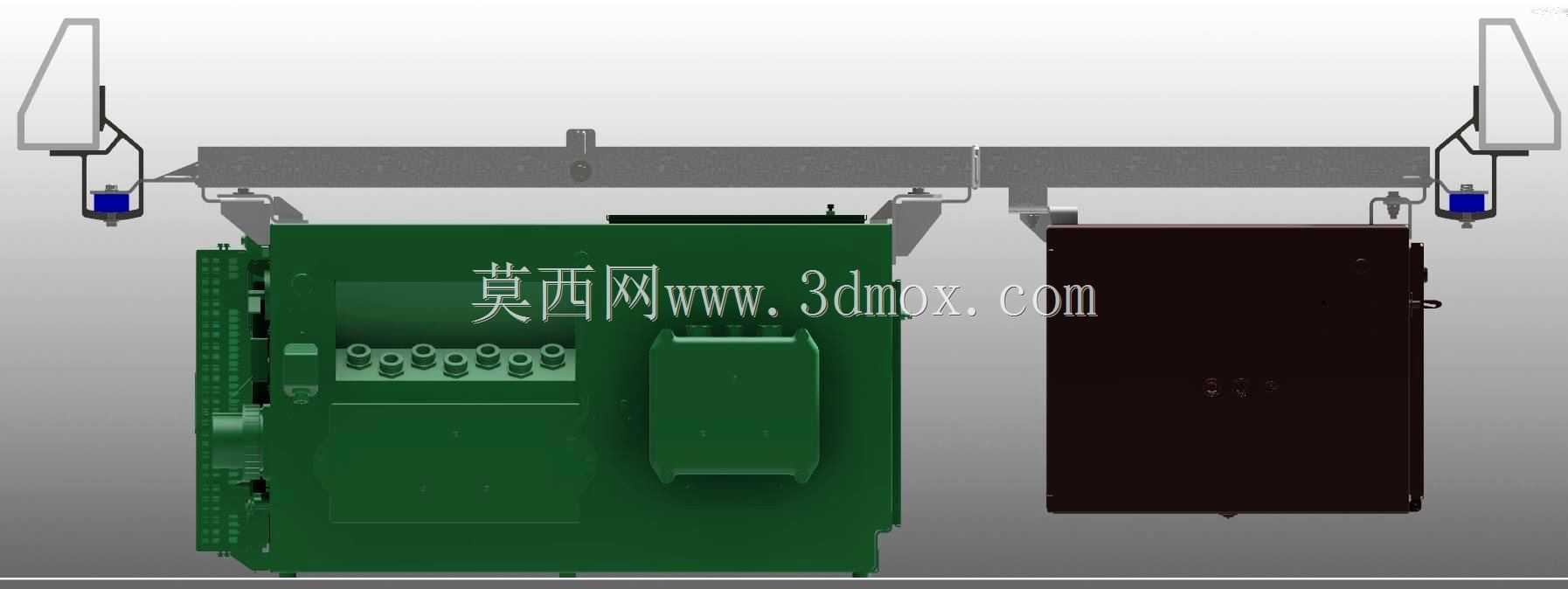

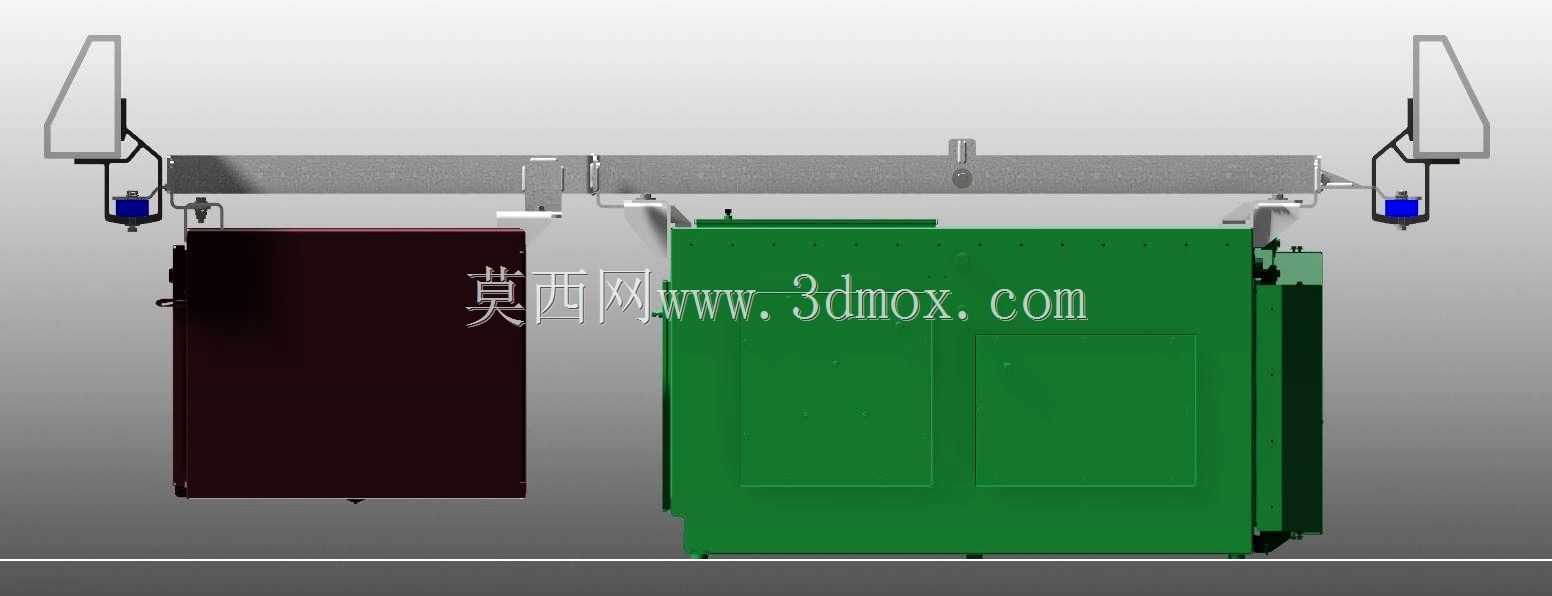

　　支架上的安装孔采用长圆孔与圆孔搭配的形式，可以抵消一部分加工与焊接带来的位置误差，降低现场安装的调整难度。从受力路径来看，设备的载荷通过安装螺栓传递到焊接支架，再由支架分散传递到纵横梁组成的主框架上，最终通过框架两端的连接点传递到车体安装基座，整个受力路径清晰，载荷传递过程中没有应力集中的薄弱点，关键受力位置的焊缝长度、焊脚尺寸都经过反复校核，能够满足全生命周期内的疲劳强度要求。在实际应用中，这类底架不仅可以用于轨道交通车载设备的安装，经过尺寸调整后也可以适配工业柜类设备、储能模块的底部承载需求，镀锌钢板的材质选择让其可以在潮湿、多粉尘的工业环境下长期使用，不需要额外做表面涂装处理，降低了加工成本与生产周期。

　　框架的模块化设计思路也让其具备较好的拓展性，可以根据承载设备的重量、尺寸调整纵横梁的排布密度，不需要重新设计整体结构，只需要增减横梁数量、调整板厚就可以适配不同的承载需求，大幅缩短了同类型产品的设计周期。焊接支架的位置可以根据设备的实际安装点位灵活调整，不需要受限于标准型材的安装槽位置，对于非标准安装孔距的设备适配性更强，相比铝型材框架，这种钢板焊接框架的抗冲击性能更优，在存在振动、冲击的使用场景下可靠性更高，不会出现型材连接位置松动的问题。
