可拆卸圆管锁紧抓斗式爪形铰链结构

　　在水利闸门、小型抓斗设备的现场运维场景里，圆管构件的快速拆装与锁紧一直是一线结构设计需要平衡的核心点——既要保证连接强度足以承受作业时的径向载荷与轴向窜动，又要尽可能降低拆装难度，避免现场动火焊接带来的防腐层破坏与作业风险，这款爪形铰链结构正是针对这类工况做的定向设计。从实际使用逻辑来看，该结构的核心作用是实现两根正交布置圆管的快速铰接与锁紧，适配公称直径50mm的标准圆管，常见于小型清淤抓斗的瓣片铰接部位、灌区小型闸门的启闭连杆连接节点，也可作为模块化管线支架的快拆铰接节点使用，甚至在部分非标3D打印制作的小型工装夹具上，也能直接套用该结构实现杆件的快速锁固。

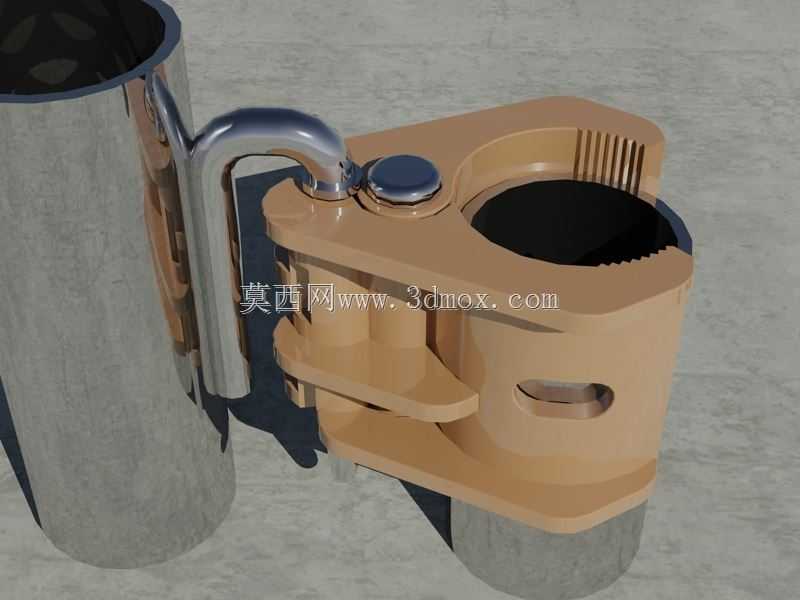

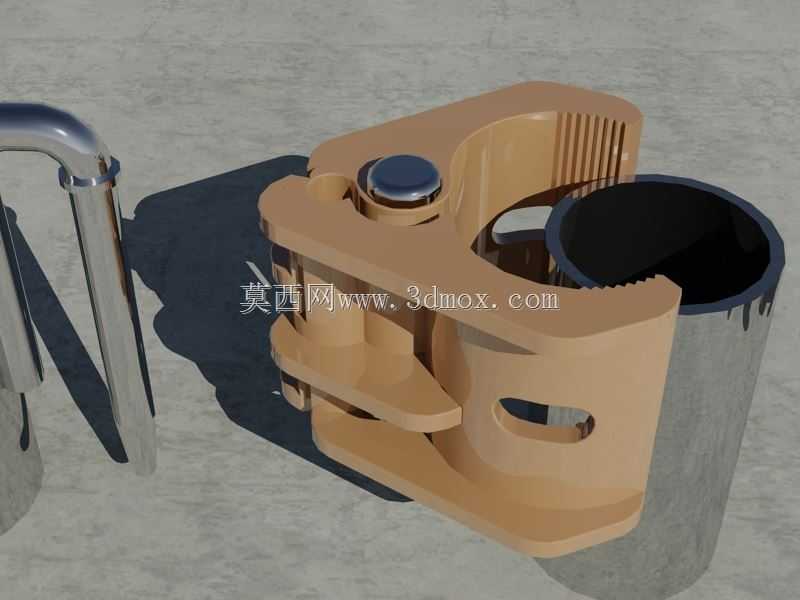

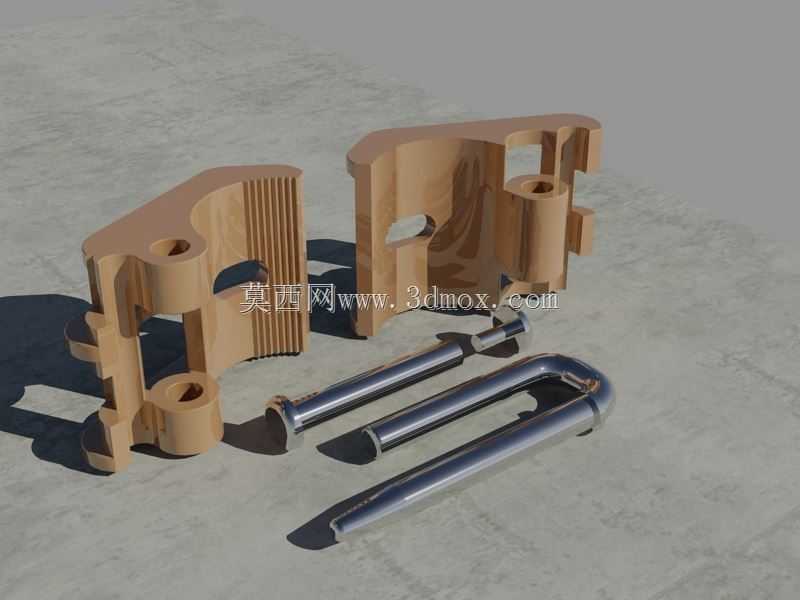

　　结构设计上采用分体式爪形咬合思路，主体承力部分为带半圆抱合弧面的基座，弧面内径与50mm圆管外径做间隙配合，单边预留0.2mm的安装间隙，方便现场快速套入管体，避免加工误差导致装配卡滞。基座一侧延伸出铰接耳板，耳板上加工有直径10mm的铰接孔，用于穿装配套的圆杆锁轴——这根锁轴并非独立销轴，而是直接焊接在需要铰接的另一部分构件上，装配时直接将锁轴卡入铰接位即可完成初步定位，省去了销轴穿装、开口销固定的繁琐步骤，尤其适合高空、狭窄空间内的快速装配作业。

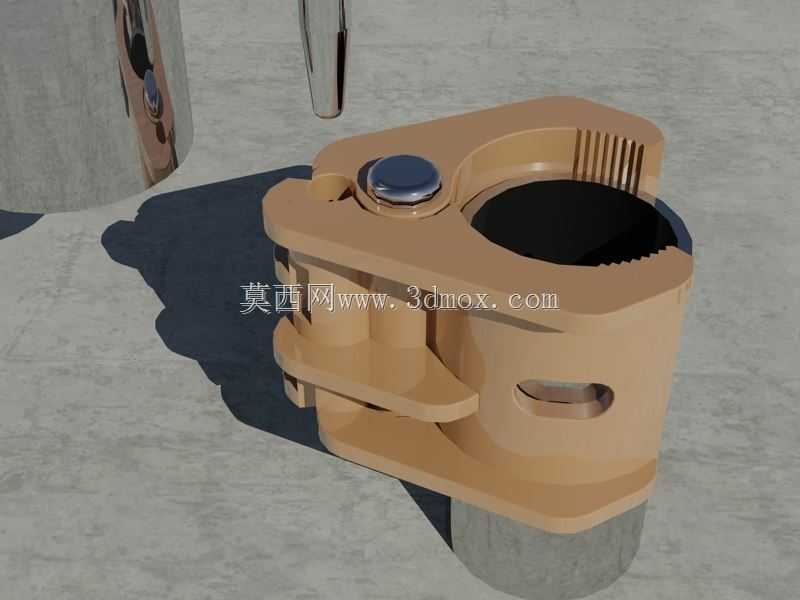

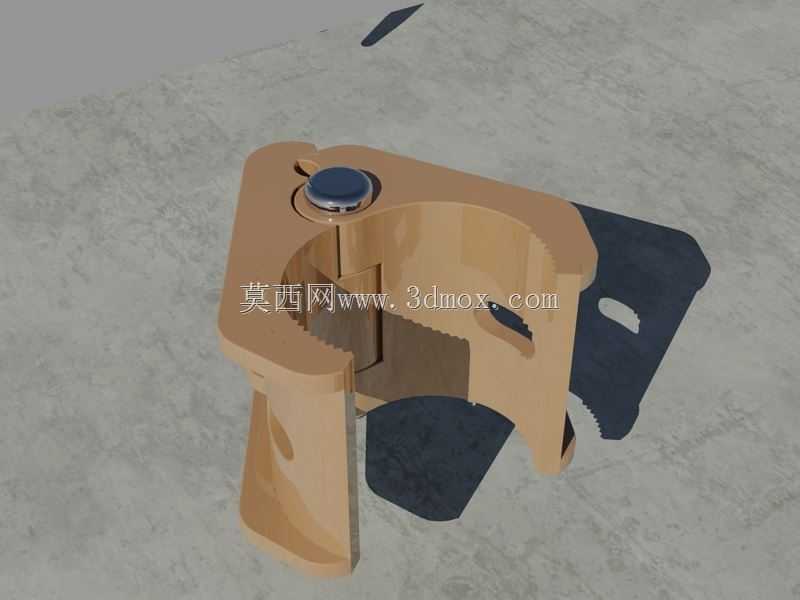

　　为了避免抱合在圆管上的基座受载后出现轴向滑动，爪形结构的侧面专门加工了径向通孔，孔位正对圆管外壁，装配时可在孔内拧入紧定螺栓，螺栓端部直接顶紧圆管外壁，甚至可以提前在圆管对应位置加工定位凹坑，让螺栓端部嵌入凹坑内，完全杜绝受载后的滑移风险。不同于常规的对夹式管夹需要双侧拧螺栓固定，该结构的爪形抱合边做了阶梯式加强筋设计，在抱合弧面的开口侧设置了多道平行的防滑齿槽，齿槽深度1.5mm，当锁轴卡入铰接位后，爪部受铰接拉力作用会自动收紧抱合弧面，配合侧面的紧定螺栓，即便在反复启闭的交变载荷下，也不会出现抱合力衰减的问题。

　　安装边界方面，该结构的整体外包络尺寸控制在120mm×80mm×75mm范围内，铰接孔中心距离基座抱合弧面的中心距为45mm，这个尺寸是经过反复校核的：既保证铰接转动时不会与圆管外壁发生运动干涉，又能让锁轴的受力力臂控制在合理区间，避免长期受载出现耳板变形。铰接部位的转动间隙控制在0.15mm以内，既保证转动灵活无卡滞，又不会因为间隙过大导致铰接点晃动，影响闸门或者抓斗的动作精度。考虑到部分场景下会采用3D打印制作小批量试制件，结构的所有壁厚都控制在3mm以上，相邻面的过渡圆角均不小于1mm，既满足FDM打印的最小壁厚要求，也能避免铸造、机加工时出现应力集中的问题。

　　从实际工况适配性来看，该结构仅针对圆管连接场景设计，不适合方管、异形管的连接，当作业场景存在较大的冲击载荷时，可以将侧面的紧定螺栓更换为铰制孔螺栓，在圆管上加工对应的通孔，让螺栓同时穿过基座与圆管，实现完全的刚性固定，此时结构的承载能力可以提升40%以上，足以应对抓斗抓取重物时的大载荷工况。日常维护时，只需要定期在铰接孔位置涂抹润滑脂，检查侧面紧定螺栓的预紧力即可，不需要整体拆解结构，运维成本远低于传统的焊接式铰接支座。
