带弹簧复位结构的黄铜合页结构设计

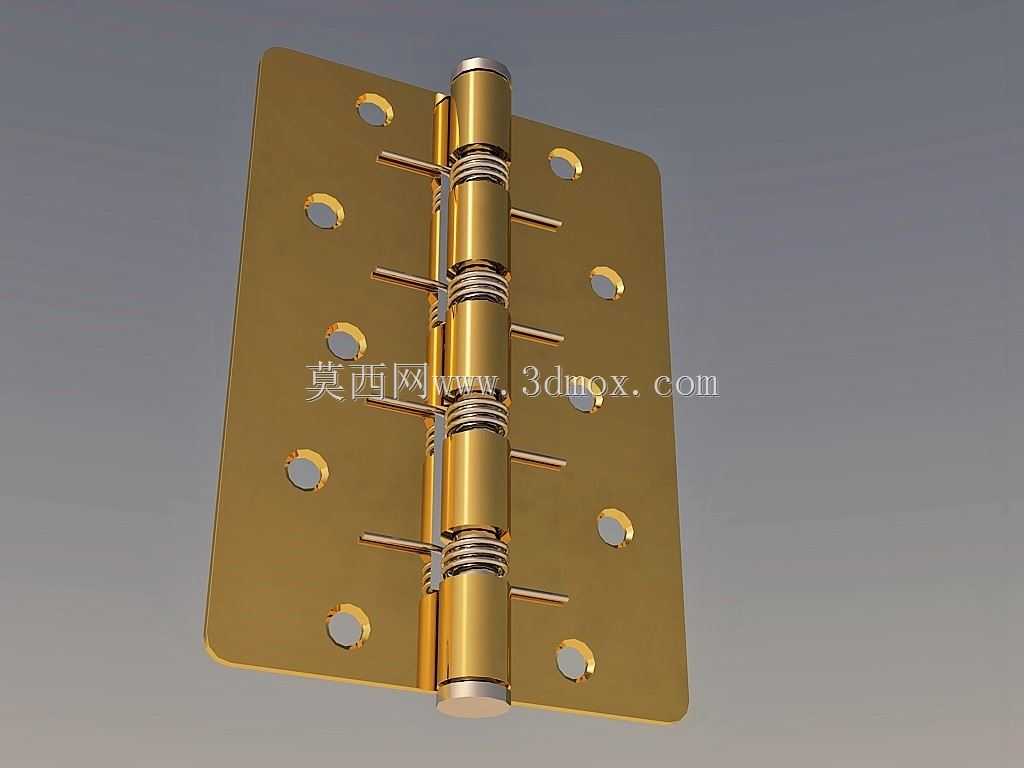

　　这款带内置弹簧的黄铜合页，日常多应用在需要自动闭合复位的门扇、小型设备检修门、机柜舱门场景中，区别于普通无复位功能的平开合页，它不需要额外搭配门吸或者闭门器，就能在门扇开启后依靠内置的多组弹簧提供回弹力，让门扇自动回到闭合位置，在一些需要常闭状态的通风管道检修口、消防设施柜门、民用室内自由门场景里，能减少人工关门的操作步骤，也能避免门扇长期处于开启状态带来的安全隐患或者防尘失效问题。从结构设计上看，这款合页采用双页片对称布局，每侧页片上排布了五个安装孔，孔位做了沉头设计，安装时螺丝可以完全沉入孔内，不会出现凸起刮蹭门扇或者门框的问题，页片边缘做了小圆角钝化处理，没有尖锐的冲切毛边，安装和后期维护时不会划伤操作人员。

　　中间的铰接轴采用分段式结构，每两段轴套之间都配置了圆柱螺旋压缩弹簧，弹簧的两端分别卡入两侧页片的定位槽内，当合页绕轴转动开启时，弹簧被扭转蓄力，松开外力后弹簧的扭力就会带动页片回转复位，轴的两端做了封边铆接处理，既保证了转动时的同轴度，也能避免长期转动后轴销脱出的问题，轴套和页片之间的配合间隙控制在合理范围，转动时不会出现明显的旷量，同时也不会因为间隙过小导致转动卡涩。做这款合页的三维结构设计时，首先要确认的是安装边界尺寸，合页展开后的总长度、页片宽度、闭合后的总厚度都要匹配对应门扇的安装槽位，尤其是弹簧的选型，需要根据门扇的重量、宽度计算需要的复位扭力，弹簧的线径、有效圈数、中径参数都要和扭力需求匹配，

　　扭力过大会导致门扇关闭时冲击力过大产生噪音，扭力过小则无法带动门扇完全复位，会出现门扇留缝的问题。页片的厚度选择也要结合承重需求，黄铜材质本身的耐腐蚀性能较好，在潮湿环境下也不容易生锈，适合用在卫浴门、户外设备舱门这类接触水汽的场景，页片上的安装孔间距要符合通用的五金安装规范，和市面上常见的同规格合页孔位保持兼容，这样用户替换旧合页的时候不需要重新在门扇上打孔，降低安装的工作量。铰接部分的润滑槽设计也不能忽略，在轴套内壁预留微小的储油间隙，装配时涂抹低温润滑脂，能保证在-20℃到60℃的常规使用环境下，合页转动都保持顺畅，不会因为低温导致润滑脂凝固出现转动卡顿。另外弹簧的表面要做防锈处理，虽然合页外部是黄铜材质，

　　但内置弹簧如果长期受潮生锈，会直接导致复位功能失效，所以弹簧一般采用不锈钢材质或者做镀锌钝化处理，保证长期使用的可靠性。在实际选型应用时，还要注意合页的承重上限，单组合页的承重和页片厚度、轴径直接相关，这款五孔布局的合页，单只承重一般在20kg以内，适合尺寸在1米高度以内的小型门扇，如果是更大更重的门扇，需要增加合页的安装数量或者选择更大规格的型号。安装时要保证上下合页的同轴度，两个合页的铰接轴要处于同一条垂直线上，否则会出现转动别劲、弹簧受力不均的问题，长期使用会加速轴套和弹簧的磨损，缩短合页的使用寿命。
