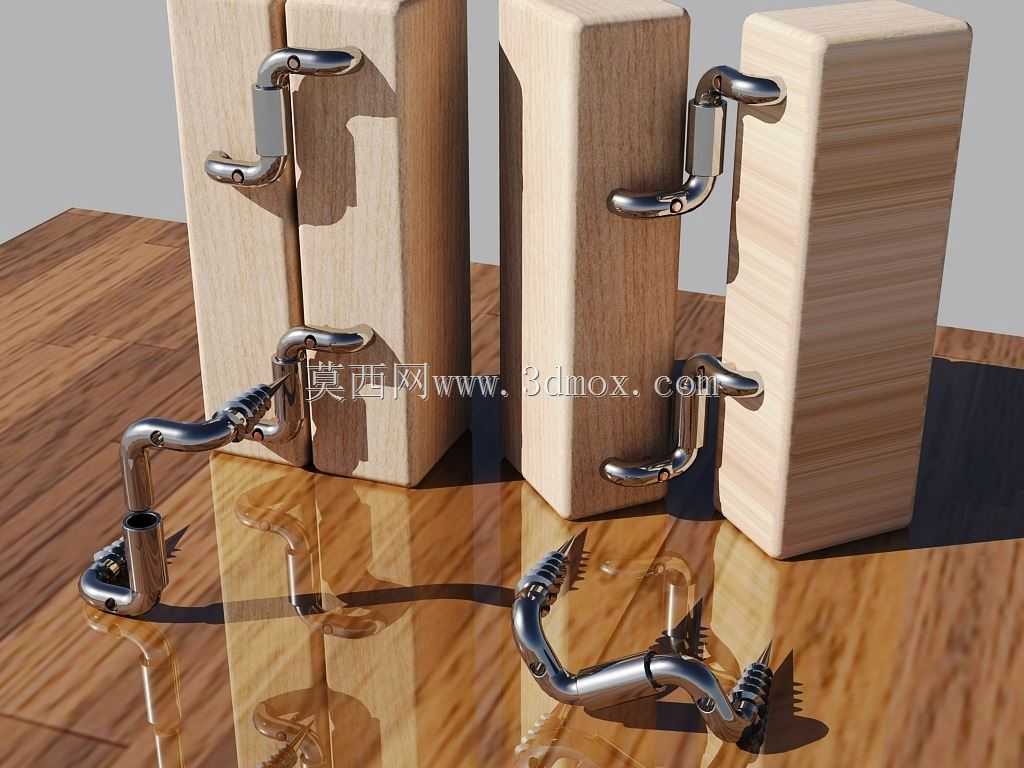

简化型圆钢弯折隐藏式木构件连接铰链

　　这款连接件主要面向实木柜体、模块化木构展具、小型装配式木质家具的拼接场景，区别于常规冲压成型的杯状暗铰链，整体采用单根直径10mm的圆钢弯折加工成型，没有额外的铆接拼接部件，加工工序更少，批量生产时的材料利用率更高，也能避免多部件组装带来的装配公差累积问题。从实际安装场景来看，这类铰链不需要在木构件上开大尺寸的预埋杯孔，仅需要在木构件拼接端面加工对应直径的竖向安装孔，将铰链的直段插入孔内完成固定即可，对于厚度较薄的实木条、集成材构件来说，不会因为开孔过大破坏木构件的结构强度，尤其适合窄边木框、小型木质收纳单元的转动连接需求。从功能特性上看，这款铰链的转动段做了圆弧过渡弯折，转动过程中两个木构件的拼接端面不会发生硬摩擦，

　　开合角度可以达到90度以上，满足常规柜门、翻板的转动行程需求；外露的弯折段做了抛光处理，和浅色实木构件搭配时可以形成材质对比，兼具一定的装饰效果，不需要额外加装装饰盖遮挡结构。设计过程中没有采用复杂的曲面结构，所有弯折段的曲率都适配常规圆钢弯管设备的加工参数，不需要定制特殊的弯折模具，小批量打样时也可以通过手工弯折配合工装校准完成加工，生产门槛更低。安装边界方面，铰链的直段插入深度控制在30mm左右，对应的木构件安装孔深度只需要比插入段深2mm即可，避免加工过深导致木构件背面透孔；两个拼接木构件的端面需要保持平直，拼接缝隙可以控制在0.5mm以内，开合过程中不会出现卡顿、蹭边的问题。和常规的螺钉固定明铰链相比，

　　这款结构的固定段和木构件的接触面积更大，长期使用不容易出现松动移位，圆钢本身的结构强度也足够支撑单块重量在5kg以内的木构件开合，日常使用中不需要频繁调整紧固螺钉。在三维建模过程中，所有弯折处的圆角都按照实际冷弯加工的回弹量做了补偿，模型中的装配间隙完全匹配实际木构件的加工公差，导入加工设备后可以直接提取弯折参数用于生产，不需要二次调整结构尺寸。针对不同的木构件厚度，只需要调整圆钢直段的长度即可，弯折段的曲率参数可以保持通用，能够快速衍生出适配不同安装深度的系列化连接件，减少重复建模的工作量。
