双色交错螺旋弹簧式双向复位铰链结构

　　这款弹性铰接结构常被应用在需要双向自动复位的小型开合场景中，比如轻型设备舱门、小型翻盖防护盖、定制化机柜检视窗等位置，区别于传统的销轴式合页，它不需要额外加装外置扭簧或者拉簧来提供复位力矩，自身的螺旋簧体结构就可以同时承担铰接转动与弹性复位的双重功能，能大幅简化安装位置的结构设计，减少额外配件的装配工序。

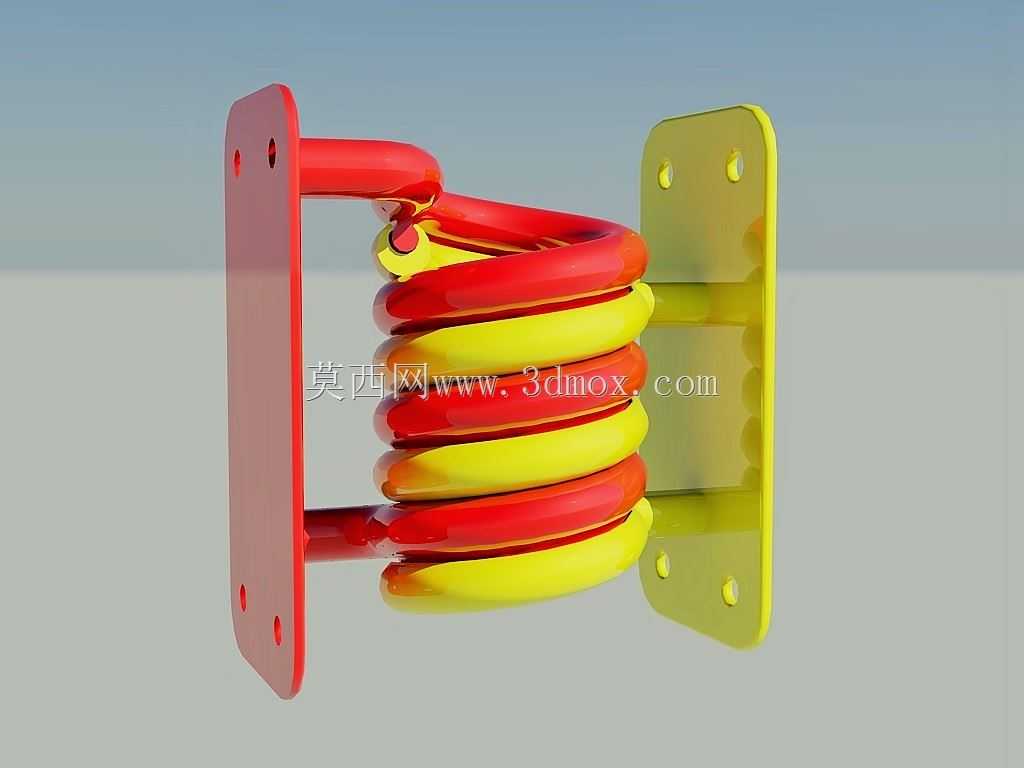

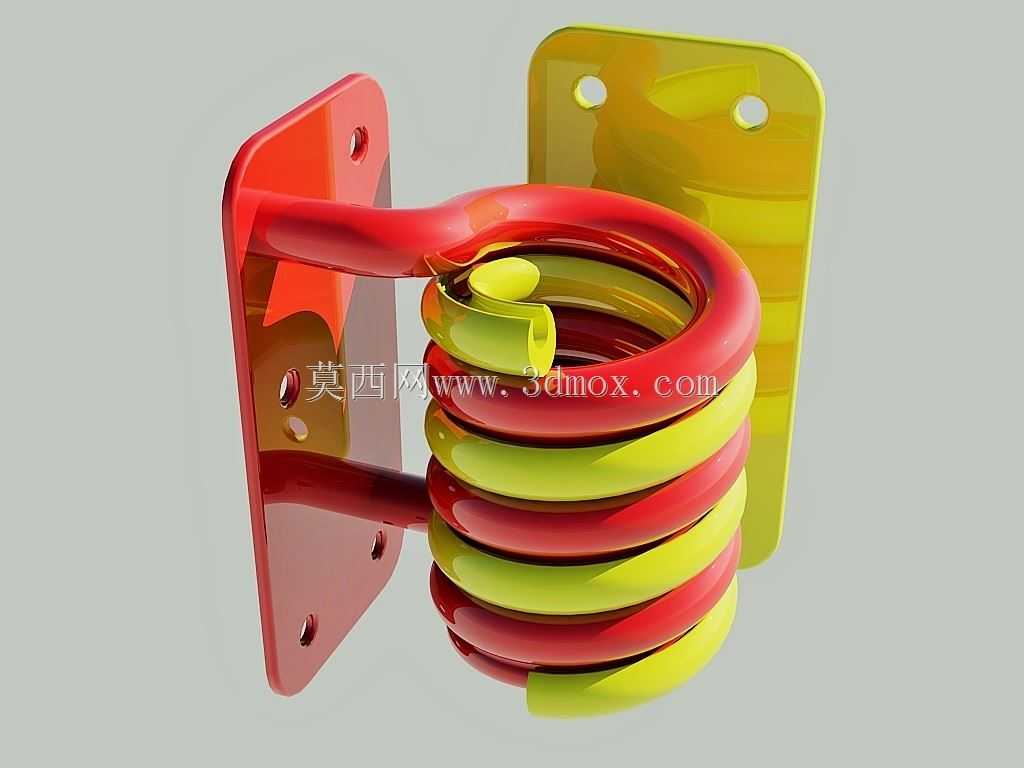

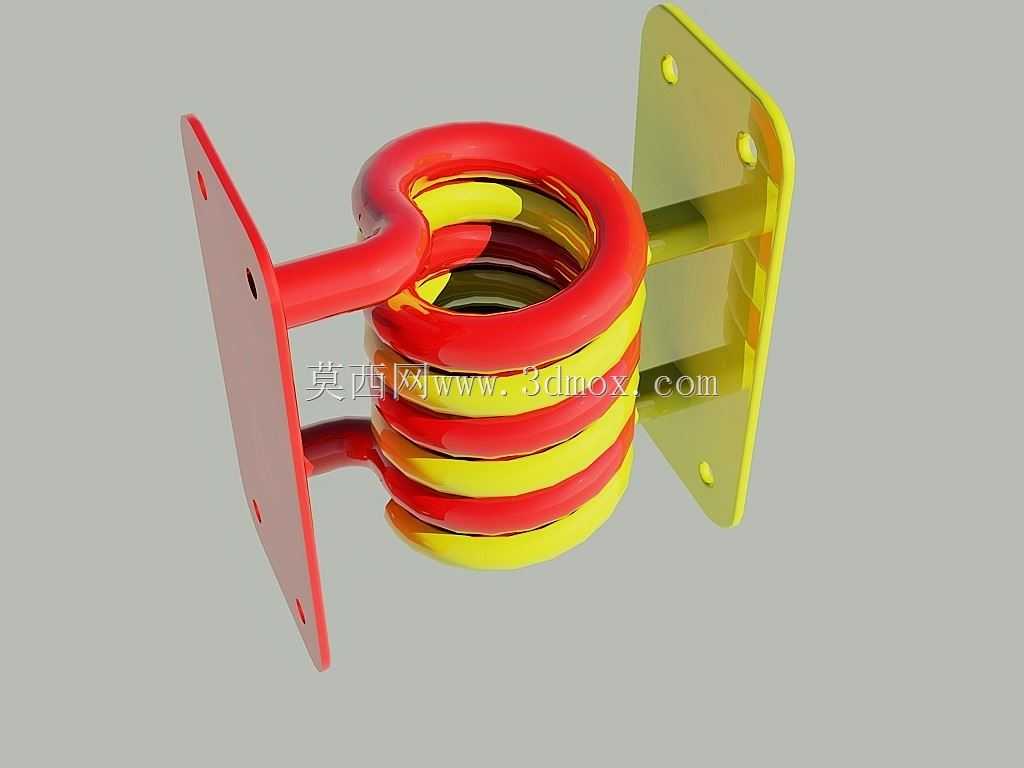

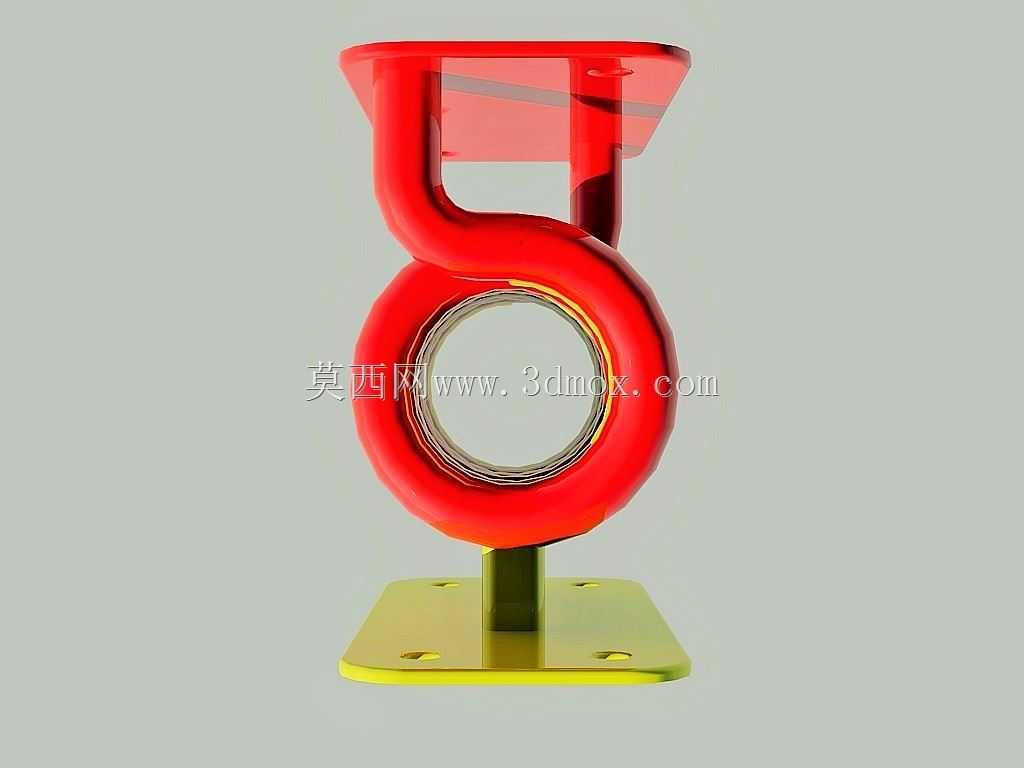

　　从结构设计逻辑来看，整个构件分为左右两个安装固定翼板与中间的交错螺旋弹性体两部分，两个翼板分别对应需要实现铰接的两个固定端，翼板上预留的安装孔位可以适配标准紧固件，直接固定在被连接件的安装面上，不需要额外加工复杂的铰接座结构。中间的螺旋部分采用两组不同色的簧体交错嵌套设计，两组簧体分别与两侧的翼板固连，交错段之间预留了0.5mm的均匀间隙，既保证转动过程中不会出现簧体之间的卡滞磨损，也能在转动过程中通过簧体的弹性形变储存复位力矩。

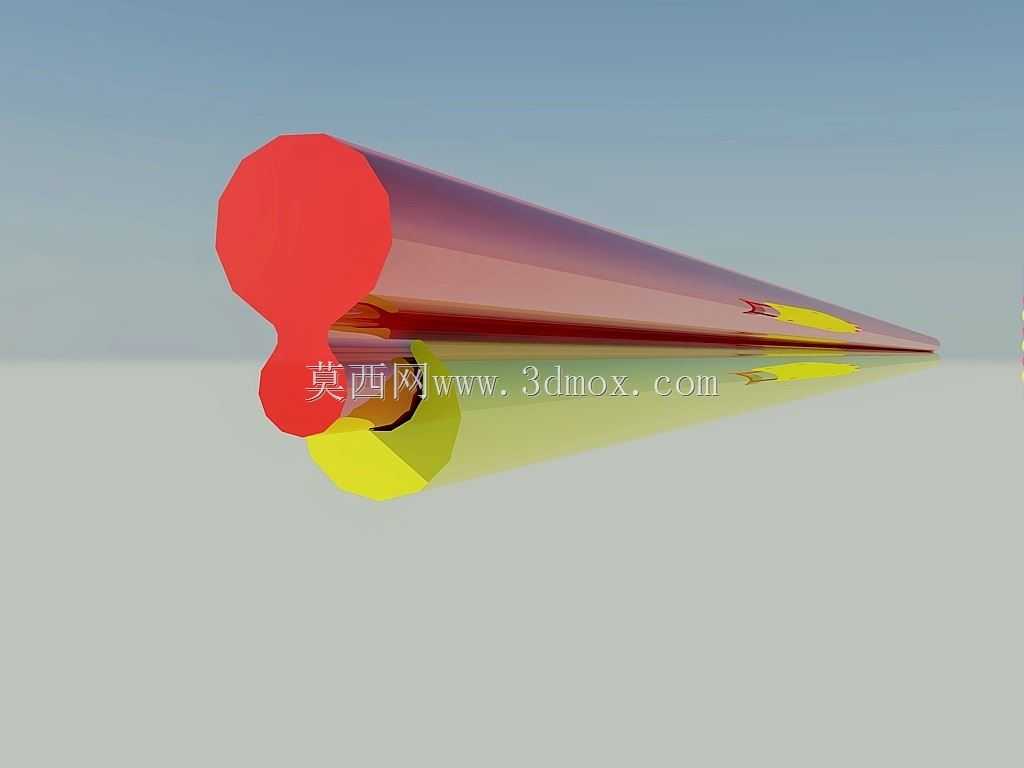

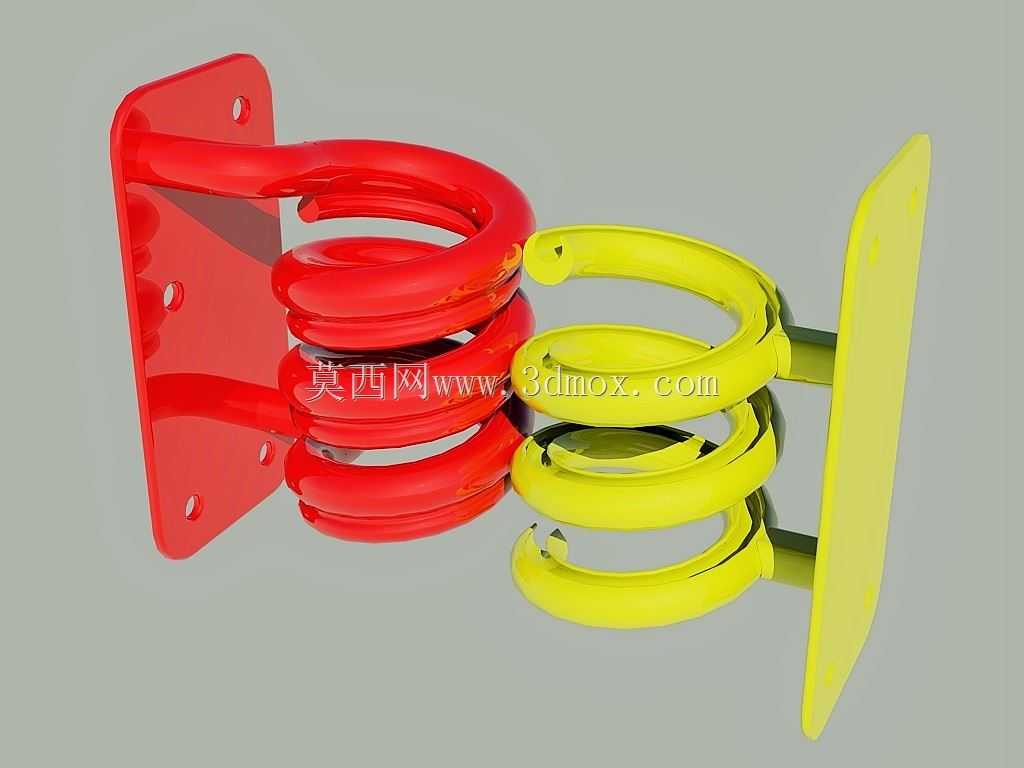

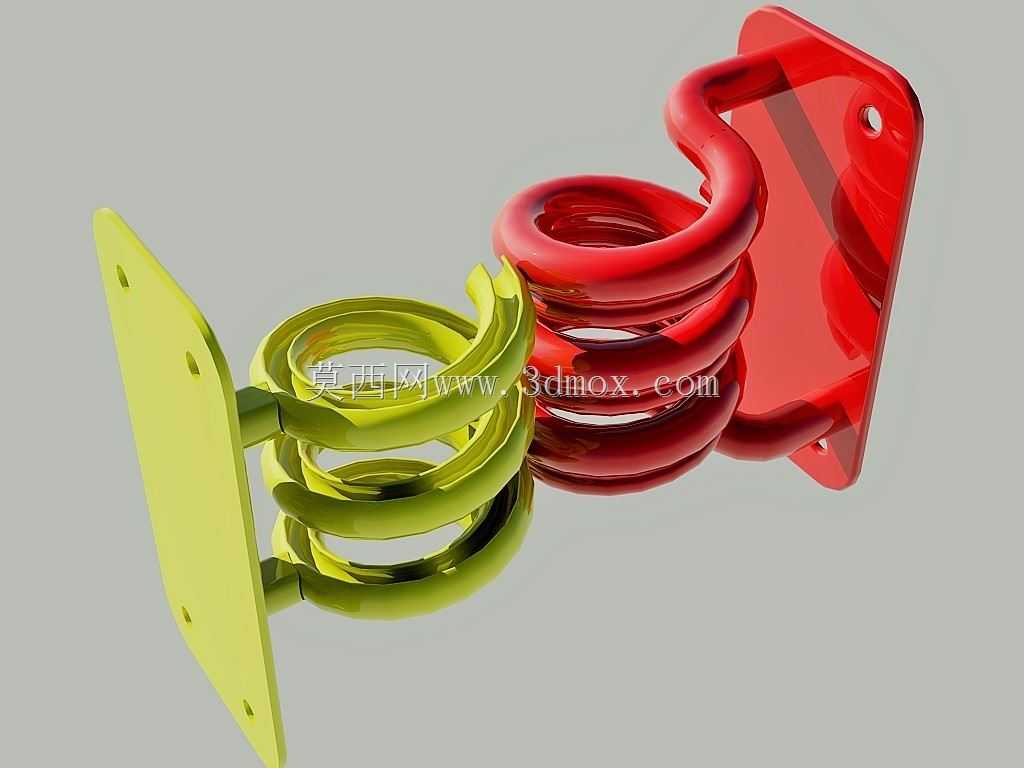

　　在功能特性上，该铰链支持绕螺旋中心轴双向90度转动，当其中一侧翼板相对于另一侧转动90度时，螺旋簧体的节距变化会带动翼板产生5mm的轴向位移，这个位移量是经过设计匹配的，既可以避免转动过程中翼板与安装面出现剐蹭干涉，也能通过簧体的形变行程控制复位力矩的大小，不会出现转动过程中力矩突变导致的开合顿挫感。如果采用塑料材质进行3D打印制作，材料本身的柔性可以和簧体结构的弹性形成互补，不需要额外设置中间定位芯轴就能保持整体结构的形态，两个翼板甚至可以拆分单独打印后再进行装配，降低小批量试制的打印难度。如果采用金属钢材制作实际量产件，则需要在加工时将两组簧体的横截面在直线段位置压合固定，再通过绕制工艺加工成螺旋形态，保证两组簧体的节距、螺旋升角完全一致，避免转动过程中出现受力不均导致的簧体变形卡滞。

　　从安装边界来看，两侧翼板的安装面为平面结构，对安装面的平面度要求不高，只要固定位置预留出足够的转动空间，保证螺旋簧体在最大转动角度下不会与周边结构发生碰撞即可，安装时不需要调整复杂的同轴度，只要将两个翼板分别固定在两个待铰接的部件上，就能实现稳定的铰接复位功能。相较于传统的合页加扭簧的组合结构，这种一体化的螺旋铰链没有外露的弹性零件，外观更加简洁，也不会出现外置弹簧卡滞异物、锈蚀失效的问题，在对外观整洁度有要求、安装空间紧凑的场景下有明显的应用优势。在实际选型适配时，需要根据被铰接部件的重量、开合频率调整簧体的线径与螺旋圈数，线径越粗、圈数越少，复位力矩越大，适合重量稍大的开合部件；线径越细、圈数越多，开合手感越柔和，适合轻型翻盖类场景。同时该结构的轴向位移特性也可以被利用在需要触发微动开关的场景中，转动到极限位置时的轴向位移可以直接触发行程开关，不需要额外设置触发撞块，进一步简化周边结构的设计。
