小型医疗保健场所通风管道系统设计

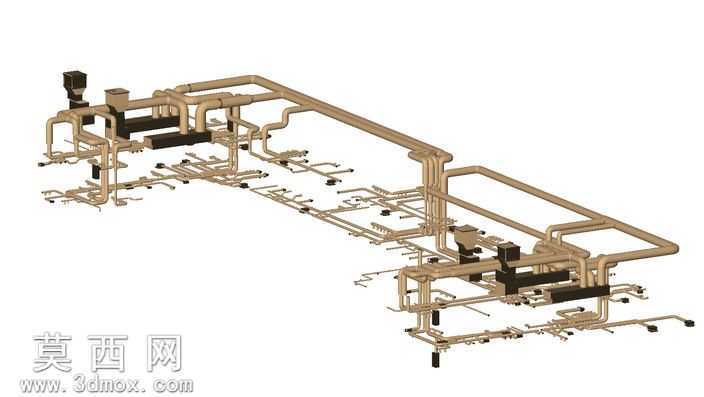

本作品为面向小型医疗保健场所搭建的通风系统三维模型，整体采用参数化三维建模方式完成全流程设计，建模过程中严格遵循医疗场所通风管路的排布规范，对每一段管路的走向、管径、连接节点都做了精准的尺寸约束，确保模型可直接对接后续的施工深化设计。模型整体以暖铜色金属材质作为管路主体材质，渲染阶段调整了金属材质的粗糙度与反射参数，还原出镀锌通风管道的哑光金属质感，对于管路连接的法兰、固定支架、风口组件等附属部件，分别赋予了对应的工程塑料、哑光金属材质，不同部件的材质区分清晰，便于快速识别系统各组成部分。结构设计上，整个通风系统采用对称式双支路布局，主送风管道沿场地长向排布，通过多组变径三通、弯头组件分流至各个支路，每个支路末端对应设置独立的送风口与回风口，管路转弯处全部采用圆弧弯头过渡，减少风阻损耗，管路上预留的设备安装位可直接对接新风主机、过滤组件、风阀等配套通风设备，固定支架按照管路荷载均匀分布，保证管路排布的稳定性。设计思路围绕小型医疗保健场所的通风需求展开，兼顾送风均匀性、管路安装便捷性与后期维护便利性，整体管路排布避开了场地内的设备预留区域，支路间距符合医疗空间的通风覆盖要求，风口位置对应人员活动区域设置，可有效保障空间内的空气流通效率，模型的所有连接节点都做了干涉检查，不存在管路碰撞、部件错位的问题，可直接用于方案展示、施工交底以及通风效果模拟分析，为小型医疗场所的通风系统搭建提供直观的三维参考。
