开放式无围挡户外吸烟亭结构设计

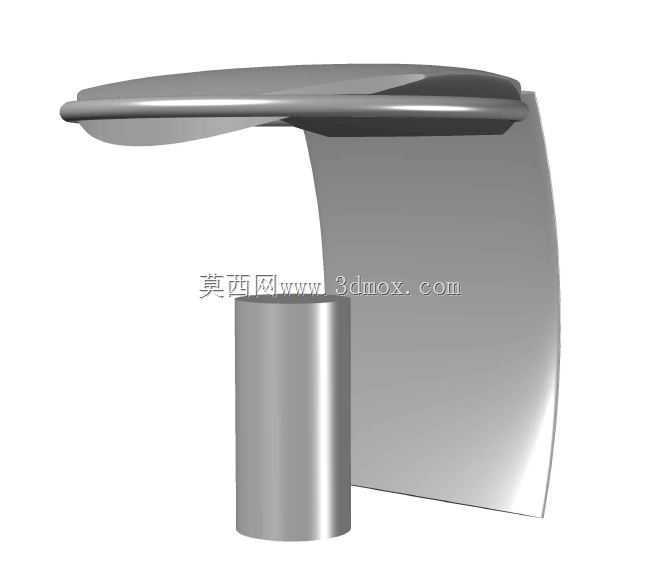

　　这款开放式吸烟设施的设计初衷，是解决厂区、物流园区、户外公共区域吸烟点缺乏规范遮蔽、烟气易滞留聚集的实际痛点，区别于传统全封闭吸烟室，无围挡的结构形式从根源上规避了密闭空间内二手烟堆积的问题，同时兼顾人员进出的便利性，不会产生封闭空间的压抑感。从结构组成来看，整体采用单立柱支撑的悬挑式顶篷设计，底部为圆柱形承重立柱，立柱底部需与硬化地面做预埋或膨胀螺栓固定，安装时需核算地面承重能力，确保在常规户外风力载荷下不会出现倾覆风险，立柱的直径与壁厚选型需匹配顶篷的悬挑跨度，常规场景下立柱高度控制在2.2米至2.4米区间，符合成年人站立时的头部安全净空要求，避免人员起身或抬手时碰到顶篷底部。

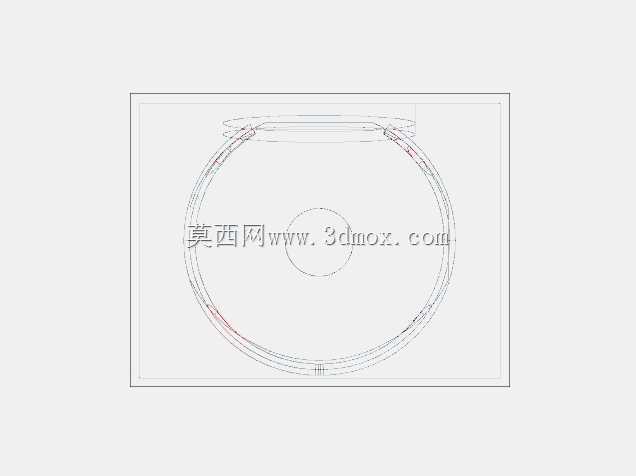

　　顶篷部分采用流线型弧面设计，一方面是为了快速导排雨水，降雨时雨水会顺着弧面边缘向单侧或双侧滑落，不会在顶篷表面积水增加结构载荷，另一方面弧面造型能够引导自然气流从顶篷下方穿过，加速吸烟过程中产生的烟气扩散，不需要额外加装机械排风装置就能实现良好的通风效果，降低后期运维的成本。顶篷的悬挑跨度根据实际使用需求可做调整，常规单立柱支撑的版本覆盖范围在2至3平方米，能够同时容纳3至4人站立吸烟，顶篷边缘做了圆弧收边处理，没有尖锐的棱角外露，避免人员磕碰受伤。

　　在实际场景应用中，这类无围挡吸烟设施适合布置在厂区出入口旁、物流堆场边缘、写字楼户外露台、景区公共休息区等位置，不需要占用大面积的封闭空间，安装时不需要搭建复杂的围护结构，仅需要完成立柱的地面固定即可投入使用，相比传统封闭式吸烟室，建设成本更低，施工周期更短。设计过程中需要重点考量结构的抗风性能，顶篷与立柱的连接部位需做加强筋处理，不同地区的风压取值要符合当地建筑结构载荷规范，沿海多台风区域还需额外增加斜拉支撑结构，提升整体结构稳定性。顶篷的材质选型可根据使用场景调整，户外长期使用的版本可选用不锈钢或镀锌钢板做表面喷塑处理，具备良好的防锈耐候能力，也可选用铝合金材质降低整体自重，减少立柱的承重负担。设施本身没有设置围挡结构，人员可以从任意方向进出，在人流高峰时段不会出现进出拥堵的情况，同时开放的空间也便于管理人员随时查看吸烟点的情况，及时清理烟蒂等废弃物，避免火灾隐患。顶篷下方不需要设置复杂的配套装置，仅需要在立柱旁配套安装烟灰柱即可满足使用需求，整体结构简洁，没有多余的冗余部件，后期维护仅需要定期检查连接螺栓的紧固情况、顶篷表面的涂层完好度即可，维护难度极低。

　　从建模逻辑来看，该结构的三维建模过程首先需要确定立柱的中心定位点，根据预设的净空高度确定立柱的高度尺寸，再根据覆盖范围绘制顶篷的弧面轮廓，通过曲面放样生成顶篷的整体造型，之后处理顶篷与立柱的连接过渡结构，确保两者的连接面完全贴合，没有装配间隙，最后对所有外露边缘做倒圆角处理，符合户外公共设施的安全设计要求。安装边界方面，设施安装位置需要远离易燃易爆物品存放区域，与周边建筑出入口保持至少5米以上的距离，避免烟气随风倒灌进入室内，同时安装位置的地面需要保持平整，硬化层厚度不低于15厘米，确保膨胀螺栓的锚固强度符合要求。
