负重辅助单兵外骨骼装备结构设计

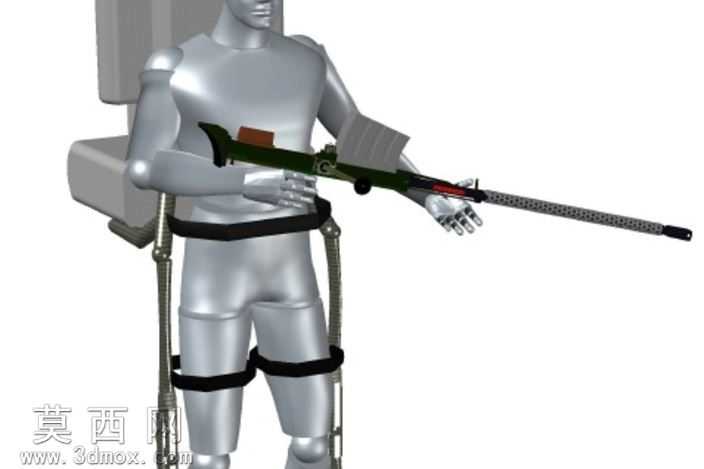

本作品为面向负重携行场景设计的单兵外骨骼三维模型，建模阶段采用参数化建模逻辑，以标准人体数字模型为适配基准，先完成人体肩、背、腰、大腿、小腿各部位贴合曲面的提取，再逐一构建外骨骼的各功能模块。背部设置一体化承载背板，作为负重载荷的核心承力结构，背板表面做贴合人体脊柱生理曲度的弧面处理，避免穿戴时对脊柱造成硬性压迫；腰部分配环形束带固定结构，束带内侧预留柔性缓冲层的安装位，将背部承载的重量均匀分散到腰胯部位，减少肩部的承重压力；下肢部分设置双侧对称的金属支撑立柱，立柱沿人体腿部外侧布置，在大腿、小腿位置分别设置可调节束带固定点，支撑立柱的关节位置对应人体髋、膝关节做铰接结构设计，预留合理的活动自由度，保证穿戴后行走、蹲起等常规动作不受干涉。模型渲染阶段采用分层材质设置，人体模型使用哑光银灰色金属质感材质模拟标准人台效果，外骨骼支撑结构使用拉丝金属材质体现结构件的强度属性，束带部分使用哑光黑色柔性材质模拟尼龙织带的视觉效果，背负的枪械模型分别使用哑光黑工程塑料材质、金属烤蓝材质、木质纹理材质区分不同部件，还原真实装具的材质质感。设计思路上围绕“负重分流、动作适配”核心需求，将背负载荷的重量通过外骨骼支撑结构直接传导至地面，大幅降低人体长时间携行重物时的肌肉负荷，同时所有与人体接触的部位都做了圆角过渡处理，避免尖锐结构造成穿戴损伤，各束带固定点均设置长度调节余量，可适配不同体型的穿戴者，铰接关节处预留阻尼结构安装位，可根据负重重量调整支撑助力的力度，兼顾负重承载能力与穿戴活动的灵活性，整体结构无冗余设计，各部件连接逻辑清晰，可直接用于外骨骼原理验证、结构优化的参考使用。
