带波纹伸缩结构的柔性导流吸管

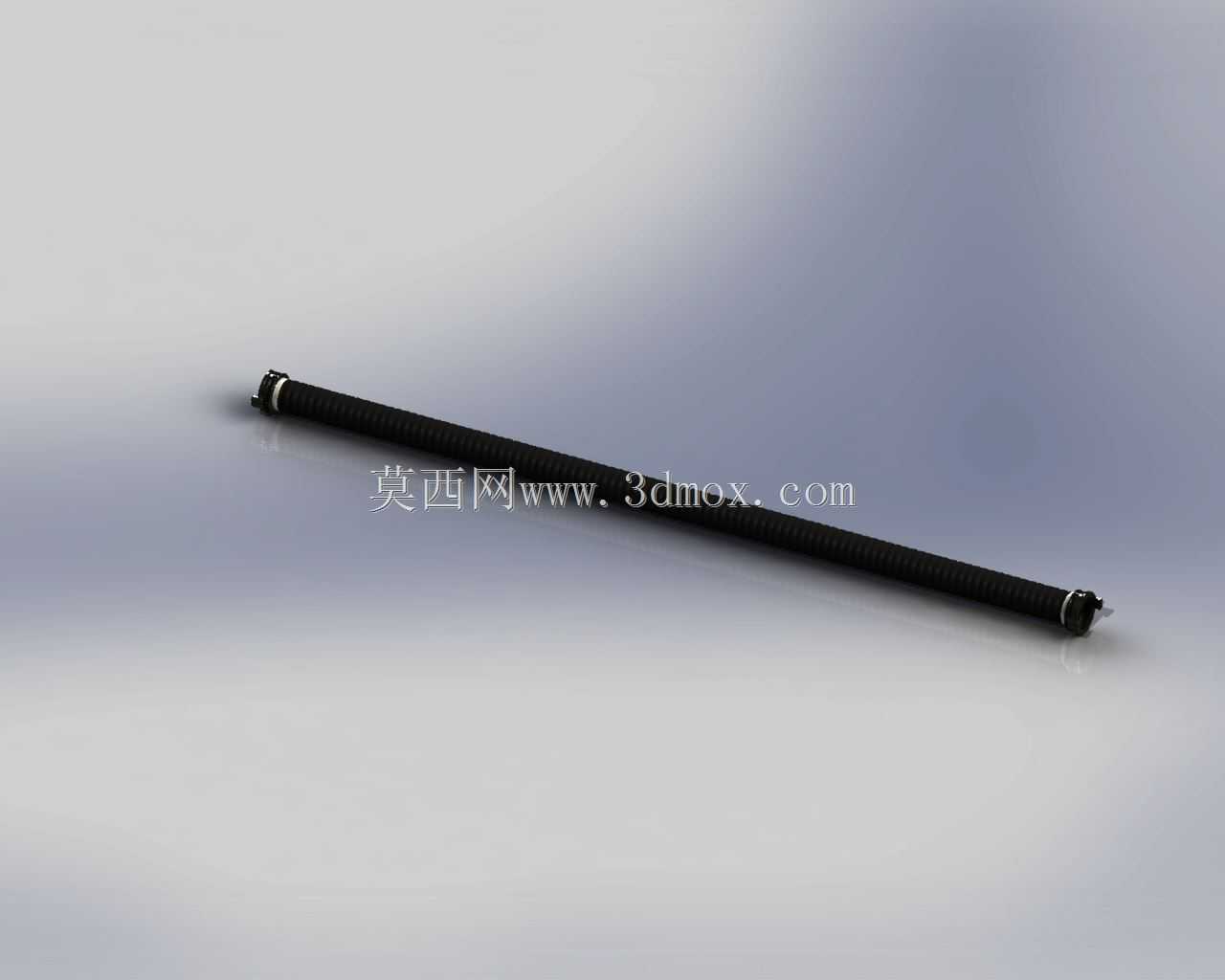

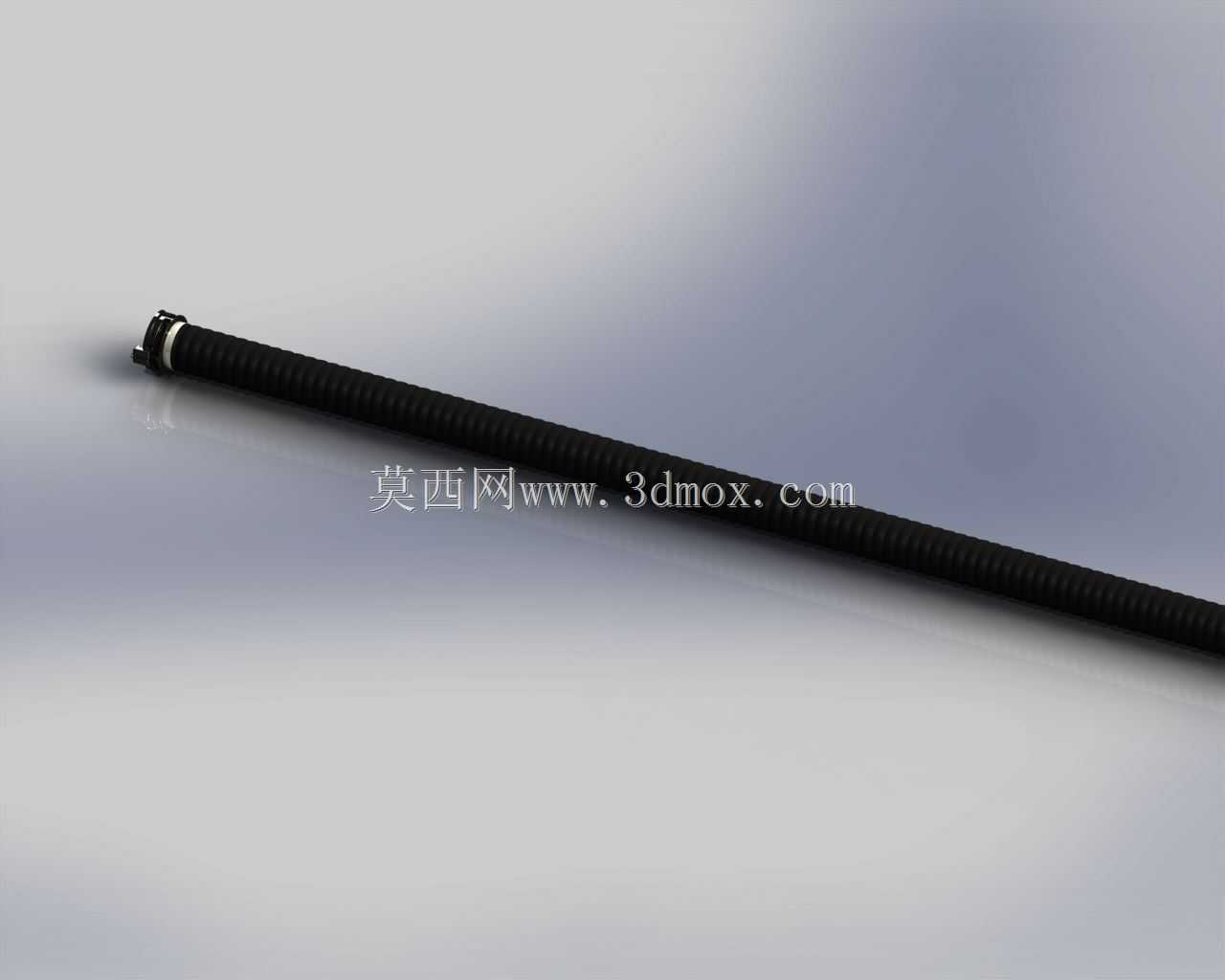

　　日常接触的柔性吸管，多数人只把它当作饮品取用的小配件，但在流体输送的细分场景里，这类带波纹伸缩结构的导流管件，实际承担着适配错位安装、补偿位移、缓冲管路振动的作用，并非只局限于餐饮场景使用。从结构设计来看，这款吸管主体采用连续环状波纹成型结构，每一圈波纹的波峰波谷尺寸保持一致，这种设计首先保证了管体可以在一定角度内自由弯曲，不需要额外加装弯头接头就能改变流体流向，在狭小安装空间里，能避开周边的结构干涉，不需要重新调整上下游管路的固定位置。管体两端做了平滑的直段收口，端部没有尖锐的飞边毛刺，一端可以直接插入容器的预留接口内，另一端作为流体出口，直段部分的外径尺寸保持统一公差，和常规的快插接头、软质连接套都能实现可靠配合，

　　不需要额外做变径处理。在实际应用场景中，这类波纹结构吸管除了常见的餐饮饮品取用，还会用在小型实验设备的冷却液导流、小型家电的冷凝水排放、手持清洁设备的污水抽吸等位置，这些场景的共同特点是安装空间紧凑，上下游接口的位置存在一定的装配公差，硬管连接容易因为装配应力出现接口渗漏，而带波纹的柔性管体可以通过自身的弯曲变形吸收这些装配误差，降低对接位置的精度要求。设计这款结构的时候，首先要考虑的是波纹的成型密度，波距过大会导致管体弯曲半径过大，无法在小空间内完成转向，波距过小则会导致管体的通流截面在弯曲时出现过度褶皱，减小有效通流面积，增加流体流动的阻力，因此建模时需要反复调整波峰高度和波距的比例，保证管体在最小弯曲半径下，

　　内壁的褶皱不会完全封堵通流通道。其次要考虑管体的壁厚，壁厚过大则波纹段的弯曲阻力会明显提升，手动调整角度时需要施加更大的力，使用手感偏硬，壁厚过小则管体在负压抽吸场景下容易出现吸扁变形，导致流体通路中断，因此壁厚参数需要结合使用场景的压力范围做匹配，常规常压输送场景下的壁厚可以适当减薄，提升柔性，涉及负压抽吸的场景则要适当增加壁厚，或者在波纹的波谷位置做局部加厚处理，提升抗负压变形能力。管体端部的连接段长度也有明确的设计边界，插入端的直段长度需要满足接头的密封要求，过短则插入后密封接触面积不足，容易出现渗漏，过长则会浪费材料，同时增加安装时的插入阻力，出口端的直段则需要考虑流体流出的导向性，直段长度过短会导致流体流出时发散，无法精准对准目标位置。另外，管体一端的限位凸环结构，是为了防止吸管完全插入容器内部，凸环的外径大于容器的安装孔直径，安装到位后凸环会贴合在容器外壁，起到轴向定位的作用，不需要额外加装卡簧或者定位销，简化了装配流程。在建模过程中，波纹段的特征采用螺旋扫描或者阵列的方式生成，保证每一圈波纹的尺寸一致性，避免因为波纹尺寸不均导致的弯曲应力集中，局部应力过大的位置在反复弯曲后容易出现疲劳开裂，缩短使用寿命。端部的直段和波纹段的衔接位置做了圆角过渡，避免直角衔接带来的应力集中，同时也能减少流体在衔接位置的流动阻力，避免杂质在转角位置沉积堵塞。从安装边界来看，这款吸管的整体长度在伸直状态下满足常规的使用距离要求，

　　压缩状态下的长度可以缩短到原长的三分之一左右，能够适配不同深度的容器，不需要准备多种长度规格的配件，减少备件库存。弯曲状态下的最小转弯半径可以达到管体外径的两倍左右，能够在狭窄的设备内腔里完成布线，不会和周边的电路板、结构件产生干涉。对于结构设计从业者来说，这类看似简单的柔性管件，实际设计中需要平衡的参数并不少，柔性、通流能力、结构强度、密封可靠性这几个指标往往是相互制约的，不能只追求单一指标而忽略其他性能，比如过度追求柔性而减小壁厚，就会牺牲结构强度和抗负压能力，过度追求通流能力而加大管径，又会导致安装所需的空间变大，无法适配紧凑的安装场景。在做设备选型时，需要先明确管路的工作压力、流体类型、安装空间的最大最小尺寸、允许的弯曲半径，再匹配对应的波纹参数和壁厚，不能直接随意选用通用规格，否则很容易在使用过程中出现弯折堵塞、接口渗漏、管体吸扁等问题。
