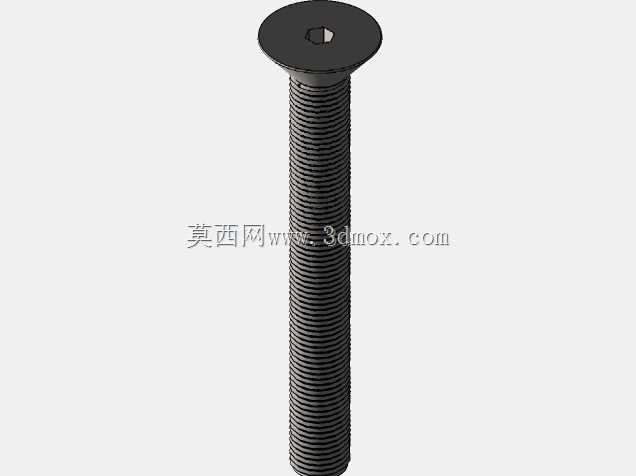

内六角沉头M10规格80长机器螺钉

　　做结构设计的同行大多有体会，沉头内六角螺钉是设备装配里出镜率极高的一类紧固件，这款M10公称直径、有效长度80mm的沉头机器螺钉，在各类钣金机架、工装夹具、自动化线体的装配场景里适配性极强。沉头结构的核心设计逻辑，是安装完成后螺钉头部可以完全沉入工件的沉孔内，不会在工件表面形成凸起干涉，这一点在需要工件表面保持平整的场景里优势格外明显——比如设备外护板的拼接、工装定位面的装配、线性导轨的侧基准面固定，要是用外六角或者盘头螺钉，头部凸出来的部分要么会刮蹭操作人员，要么会干涉滑动部件的运动轨迹，沉头结构刚好规避了这类问题。

　　从实际选型的角度说，这款螺钉的内六角驱动形式，相比十字槽或者一字槽的沉头螺钉，能承受更大的拧紧力矩，装配时不容易出现滑牙的问题，在需要较大预紧力的钢件连接场景里可靠性更高。设计沉孔的时候要注意，沉头的锥角是标准90度，加工沉孔时锥角公差要控制在±1度以内，不然螺钉装进去之后要么头部沉不到位高出工件表面，要么锥面贴合面积不够，拧紧的时候容易出现应力集中，长期受振动载荷的话可能出现螺钉头部断裂的问题。

　　这款螺钉的螺纹是标准粗牙M10螺纹，螺距1.5mm，有效螺纹长度覆盖了大部分常规连接场景的需求，80mm的总长度在选型时要注意，计算夹紧厚度的时候要扣除沉头头部的高度，不能直接用总长度减去光杆部分来算夹紧行程，很多刚入行的设计人员容易在这里踩坑，算出来的夹紧厚度比实际能夹紧的厚度大，装配的时候螺钉拧到底了还压不紧工件。另外沉头螺钉的安装是靠头部锥面和工件沉孔锥面贴合来实现定位和防松的，所以和它配合的被连接件不需要额外加工过孔的倒角，要是过孔倒了角，反而会让锥面的贴合环带变窄，降低连接的可靠性。

　　在不同的应用场景里，这款螺钉的适配性也有区别：比如在铝合金型材的框架连接里，要配合对应的沉头预埋螺母使用，不能直接在铝型材上攻牙，不然反复拆装几次螺纹就会滑牙；在钢板焊接件的连接里，如果是经常需要拆装的检修口位置，最好配合防松垫圈使用，因为沉头螺钉的头部和沉孔之间是锥面配合，普通的弹垫没法装在头部位置，防松要靠螺纹副的预紧力或者螺纹胶来实现；在有密封要求的腔体连接场景里，要在沉孔位置增加平垫或者密封垫，避免沉头的锥面缝隙里出现积液或者渗漏的问题。

　　建模的时候要注意几个容易出错的细节：内六角的对边尺寸是标准8mm，深度要符合紧固件的标准尺寸，不能做的太浅不然内六角扳手插不到位，也不能做太深导致头部壁厚不够，拧紧的时候头部开裂；螺纹部分的收尾要做标准的退刀结构，不能把螺纹直接做到头部的锥面位置，不然加工的时候螺纹刀具会碰到沉头锥面，既影响装配精度，也会降低螺钉的强度；杆部和头部的过渡位置要做标准的圆角过渡，不能做成直角，不然热处理的时候这个位置会出现应力集中，受冲击载荷的时候容易从过渡位置断裂。

　　实际装配的时候，沉头螺钉的拧紧顺序也有讲究，比如在连接一块大的平板和机架的时候，要从中间位置的螺钉开始拧紧，逐步向两边对称拧紧，不能从一边往另一边拧，不然平板会出现翘曲，尤其是薄钣金件的连接，要是拧紧顺序不对，装完之后板件会有明显的变形，平面度达不到设计要求。另外沉头螺钉不适合用在频繁承受横向剪切载荷的连接位置，因为它的定位是靠锥面摩擦，不是靠杆部的剪切受力，要是横向载荷太大，容易出现螺钉松动或者锥面压溃的问题，这种场景应该改用铰制孔用螺栓或者定位销配合普通螺钉来承受剪切力。

　　从维护的角度说，沉头螺钉因为头部埋在工件内部，不容易被外界的灰尘、切削液腐蚀，在机床加工工位、有切削液飞溅的设备上使用，比外露头部的螺钉维护周期更长，不容易出现因为锈蚀拧不下来的问题。但也要注意，如果设备使用环境有大量的金属粉尘，沉孔位置容易积攒粉尘，长期不清理的话，拆螺钉的时候粉尘会卡在内六角槽里，导致扳手打滑拧坏槽口，所以在这类场景下设计的时候，可以在沉孔位置预留微小的排屑间隙，或者定期用压缩空气清理沉孔位置的积屑。
