立式支腿结构工业油分离器三维设计

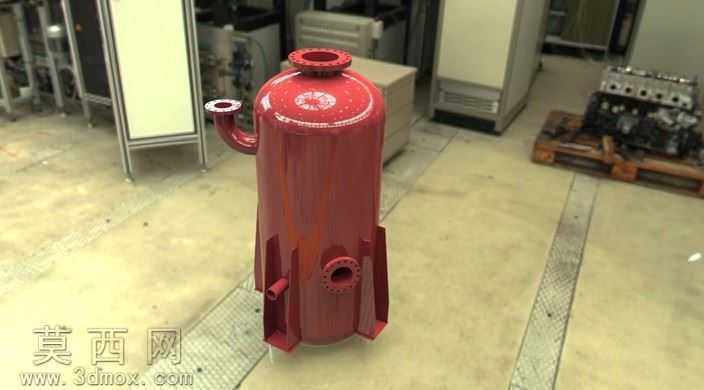

本模型采用SolidWorks完成全参数化三维建模，整体为立式承压罐体结构，建模过程严格遵循SH 3406-96法兰标准进行接口尺寸设计，确保各连接部位的尺寸匹配性与工程实用性。建模初期先通过旋转凸台命令生成罐体主体的椭球形封头与圆柱形筒身，保证罐体壁厚均匀一致，符合压力容器的基础结构要求；顶部采用带密集螺栓孔的大直径法兰结构，用于安装端盖或连接上游进气管道，建模时通过圆周阵列命令快速生成均匀排布的螺栓孔，保证孔位精度与装配对齐度。罐体侧面设置两处不同规格的侧向接口，一处为带弯头的小直径法兰接口，用于引出分离后的油相介质，另一处为侧装式法兰接管，用于配套液位检测或安全附件安装，接口与罐体连接处采用圆角过渡处理，避免应力集中问题。底部采用三组均匀分布的板式支腿结构，支腿通过焊接垫板与罐体筒身连接，支腿底部设置方形安装底板，预留螺栓安装孔用于设备的现场固定，建模时对支腿与罐体的连接部位做了贴合处理，还原真实焊接装配的结构形态。材质渲染阶段，罐体主体采用哑光碳钢材质，模拟工业设备常用的压力容器钢材质感，法兰密封面做金属高光处理，支腿部分添加轻微的锈蚀质感做旧，提升模型的真实感，整体渲染采用柔和的环境光，清晰展现罐体各部位的结构轮廓与接口位置。设计过程中重点考量了油分离器的内部流道空间合理性，保证筒身内部有足够的沉降分离空间，各接口的位置设置符合油气分离工艺的流向要求，支腿的分布角度与支撑强度经过结构校验，能够承载满液状态下的罐体重量，模型同时导出STL格式可用于3D打印验证结构比例，效果图完整呈现设备的外观形态与结构细节，可用于石油化工领域的设备方案展示、教学演示或初步工程设计参考。
