弯管接口折叠滤材式筛选过滤器

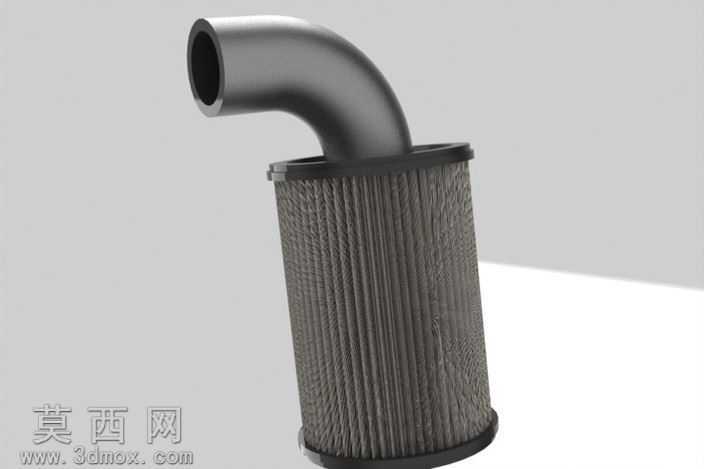

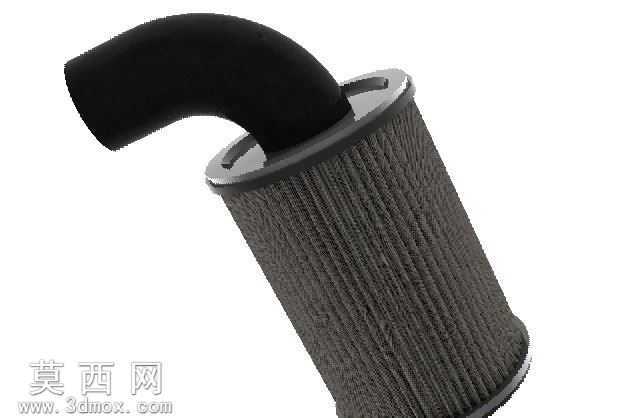

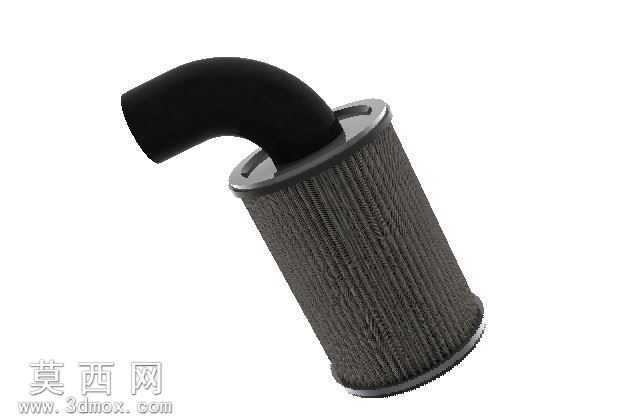

本模型采用SolidWorks进行全参数化三维建模，整体结构分为弯管接口段、上端密封端盖、褶皱滤材主体、下端密封底座四个核心部分，建模过程中先通过草图绘制各部件的基准截面，对弯管部分采用扫描特征生成流畅的90°弯流通通道，严格控制弯管的壁厚参数与管口圆度，保证流体进出的流道顺滑无突变。上端端盖与下端底座采用凸台拉伸与圆角特征组合制作，边缘做过渡圆角处理，避免应力集中，同时预留与滤材、弯管的装配贴合面，保证装配后的密封性能。滤材主体部分采用阵列特征模拟折叠滤纸的褶皱结构，还原真实滤材的疏密排布，每一道褶皱的高度、间距都参考工业过滤元件的实际参数设置，既保证过滤面积的最大化，也还原滤材的真实外观形态。材质渲染阶段，弯管与上下端盖赋予哑光金属材质，调整金属粗糙度与反射参数，呈现工业金属部件的磨砂质感，滤材部分赋予带细微纹理的纤维材质，添加轻微的凹凸贴图模拟滤纸的纤维肌理，整体渲染采用柔和的工作室光照，突出各部件的结构层次与材质差异。设计思路上，该筛选过滤器针对流体管路中的杂质筛选过滤场景，弯管接口可直接适配对应管径的管路，无需额外转接结构，褶皱式滤材相比平面滤材大幅提升有效过滤面积，在有限的安装空间内提升过滤流量与容杂能力，上下端盖的密封结构可避免流体未经过滤直接旁通，整体结构紧凑，安装便捷，可广泛应用于液压回路、润滑管路、进气系统等需要杂质筛选过滤的工况，建模过程中所有特征均保留参数化关联，可根据实际使用的管径、过滤精度需求快速调整弯管尺寸、滤材褶皱密度与整体高度，适配不同的安装与使用要求。
