家用净水前置水过滤器三维结构设计

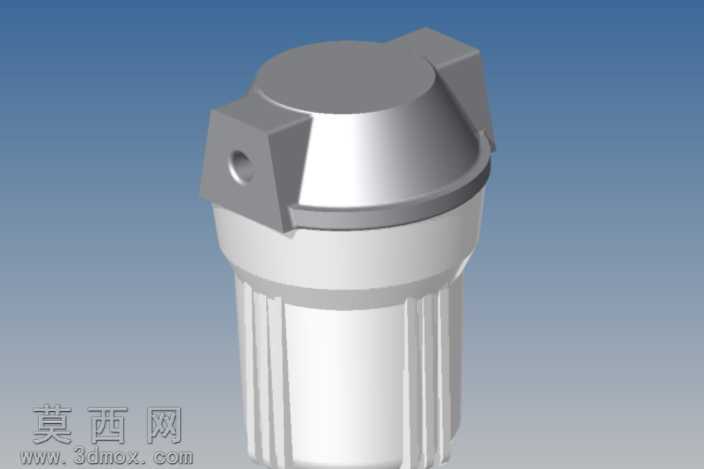

本作品为家用前置水过滤器的三维参数化设计模型，整体采用立式筒状结构布局，建模过程严格遵循净水配件的通用尺寸规范，在Autodesk Inventor平台中完成全参数化特征搭建，确保各部件可单独编辑修改，适配不同规格的滤芯替换需求。模型整体分为上盖锁紧结构、中部密封连接段、下部滤筒腔体三个核心模块，上盖部分采用对称式凸耳锁紧结构设计，两侧预留安装固定孔位，可直接适配壁挂或管路安装场景，顶部端盖做圆弧过渡处理，既降低注塑生产的应力集中风险，也提升外观的流畅质感。中部连接段设计有多层环形密封槽结构，建模时精准还原密封胶圈的安装位尺寸，确保滤筒与上盖旋合后可承受常规市政供水的水压，无渗漏风险。下部滤筒腔体外侧设计有竖向加强筋结构，既提升筒体的抗水压形变能力，也可作为手动旋开滤筒更换滤芯时的防滑受力结构，建模时对筋条的拔模角度做了统一规范，完全匹配注塑模具的开模工艺要求。材质渲染阶段，上盖锁紧结构采用哑光银灰色工程塑料质感，还原PP加玻纤材质的磨砂颗粒效果，滤筒筒体采用半透明白色食品级PET材质，设置合适的透明度与折射参数，可直观呈现内部滤芯的安装状态，密封胶圈部分采用黑色橡胶材质，添加细微的粗糙质感提升真实度。设计过程中充分考虑产品的实际使用场景，各部件的装配间隙预留合理，既保证结构连接的紧固性，也兼顾后期维护拆卸的便捷性，整体模型无破面、无重叠特征，装配关系完整，可直接用于产品结构验证、安装演示动画制作、电商产品渲染图输出等场景，也可作为同类型过滤产品设计的参考基础模型，帮助设计人员快速完成方案迭代与结构优化。
