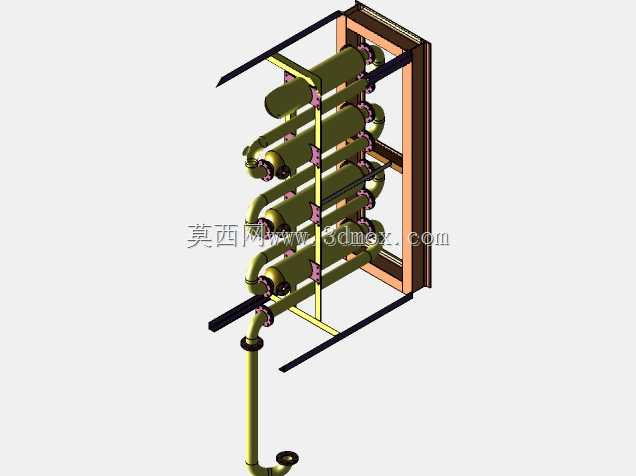

坦克配套膨胀箱结构三维设计方案

　　在装甲车辆动力系统的冷却回路设计中，膨胀箱是平衡回路压力波动、补偿冷却液热胀冷缩体积变化的核心承压储液部件，本次设计的配套坦克动力系统的膨胀箱，完全围绕越野工况下的大冲击、大温度波动、安装空间紧凑的实际使用需求展开结构设计。不同于民用车辆的膨胀箱设计，装甲车辆的动力舱布局极其紧凑，留给膨胀箱的安装边界被周边的动力总成、散热管路、装甲护板严格限制，设计初期首先梳理了安装点位的三维边界：安装面位于动力舱右侧上部的支架预留位，横向安装空间不超过320mm，纵向深度不超过180mm，垂直方向的安装高度差控制在120mm以内，同时要避让开周边的高压油管走线、线束固定卡扣的位置，避免车辆行进过程中出现管路干涉、部件磕碰的问题。

　　从功能实现逻辑来看，该膨胀箱需要同时承担三个核心作用：首先是冷却液的体积补偿，当动力系统在全负荷工况下运行时，冷却液温度从环境温度快速攀升至95摄氏度左右，体积膨胀量可达总容积的8%，箱体内部预留的膨胀腔需要完全容纳这部分体积增量，避免冷却回路出现超压漏液的问题；其次是回路的气液分离，冷却回路中混杂的空气会随着冷却液循环进入膨胀箱，通过内部设置的折流板结构引导流体流向，让气泡从冷却液中析出后通过顶部的通气阀排出，避免气阻造成的局部散热失效；第三是系统压力稳定，箱体顶部设置的压力匹配阀件可以将回路内部压力稳定在设定区间，当压力超过阈值时自动泄压，压力过低时引入外部空气平衡压差，避免管路被负压吸瘪。设计过程中针对装甲车辆的越野冲击特性，

　　对箱体的壁厚做了针对性加强，主体采用壁厚4mm的冲压焊接结构，安装支脚位置做了翻边加强处理，支脚与箱体主体的连接位置采用满焊工艺，避免在持续的大冲击振动下出现焊缝开裂的问题。箱体的接口布局完全匹配现有动力系统的管路走向：下部设置两个大口径的循环液接口，分别连接发动机出水回路和散热器回水回路，接口位置做了凸台结构，方便卡箍式管接头的安装固定，同时保证密封面的平面度要求；侧面设置液位观察窗的安装位，方便日常维护时快速查看冷却液存量，不需要额外打开加注口；顶部预留加注口、通气阀、压力传感器的安装接口，所有接口的螺纹规格、密封形式都和现有装甲车辆的通用维护件保持一致，降低后勤维护的备件压力。考虑到坦克在极端环境下的使用需求，箱体内部做了防浪涌结构设计，在腔体内部设置多道横向挡流板，挡流板上开有错落布置的通流孔，当车辆在越野路面出现大角度倾斜、剧烈颠簸时，挡流板可以大幅降低冷却液在箱体内部的晃动冲击，避免液体直接冲击通气阀造成误排液，同时也能减少晃动带来的额外载荷，降低安装支架的疲劳损坏风险。外形设计上没有采用规则的长方体结构，而是根据周边部件的轮廓做了适配性的切角处理，在箱体靠近动力总成一侧做了15度的斜切避让，刚好避开发动机排气歧管的隔热罩外轮廓，在不减少箱体有效容积的前提下，最大化利用了动力舱内的零碎安装空间，有效容积达到7.2L，完全满足12缸大功率柴油发动机冷却系统的膨胀补偿需求。安装固定点采用四点式布局，

　　四个安装支脚分别位于箱体下部的四个角位，每个支脚上都设置有橡胶减震垫的安装槽，安装时通过螺栓将箱体固定在动力舱的预制支架上，橡胶减震垫可以过滤掉动力系统运行时产生的高频振动，避免长期振动导致的焊缝疲劳、接口松动问题。在结构细节处理上，箱体内部的所有焊缝都做了打磨钝化处理，避免焊渣残留进入冷却回路造成管路堵塞，所有和冷却液接触的表面都做了防腐处理，适配不同配方的防冻冷却液使用要求，不会出现长期使用后的内壁腐蚀、杂质脱落问题。和民用车辆的膨胀箱相比，该结构的抗冲击性能提升了60%以上，可以承受15g以上的瞬时冲击载荷，完全满足装甲车辆在复杂地形行驶、武器发射时的冲击工况要求，同时在-40摄氏度到120摄氏度的工作温度区间内都能保持结构稳定，不会出现低温脆裂、高温软化的问题。
