液压驱动滑动推拉门结构设计方案

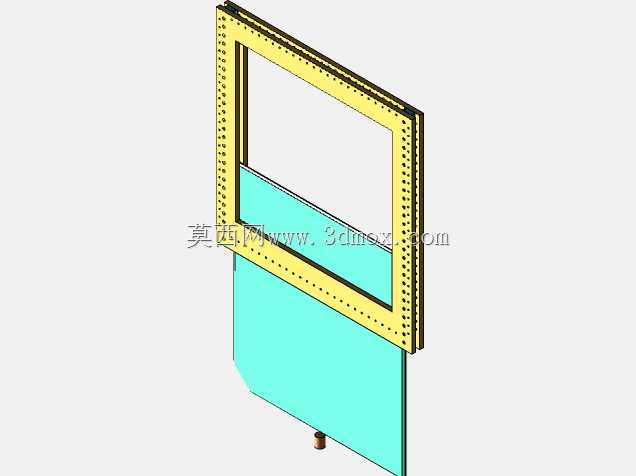

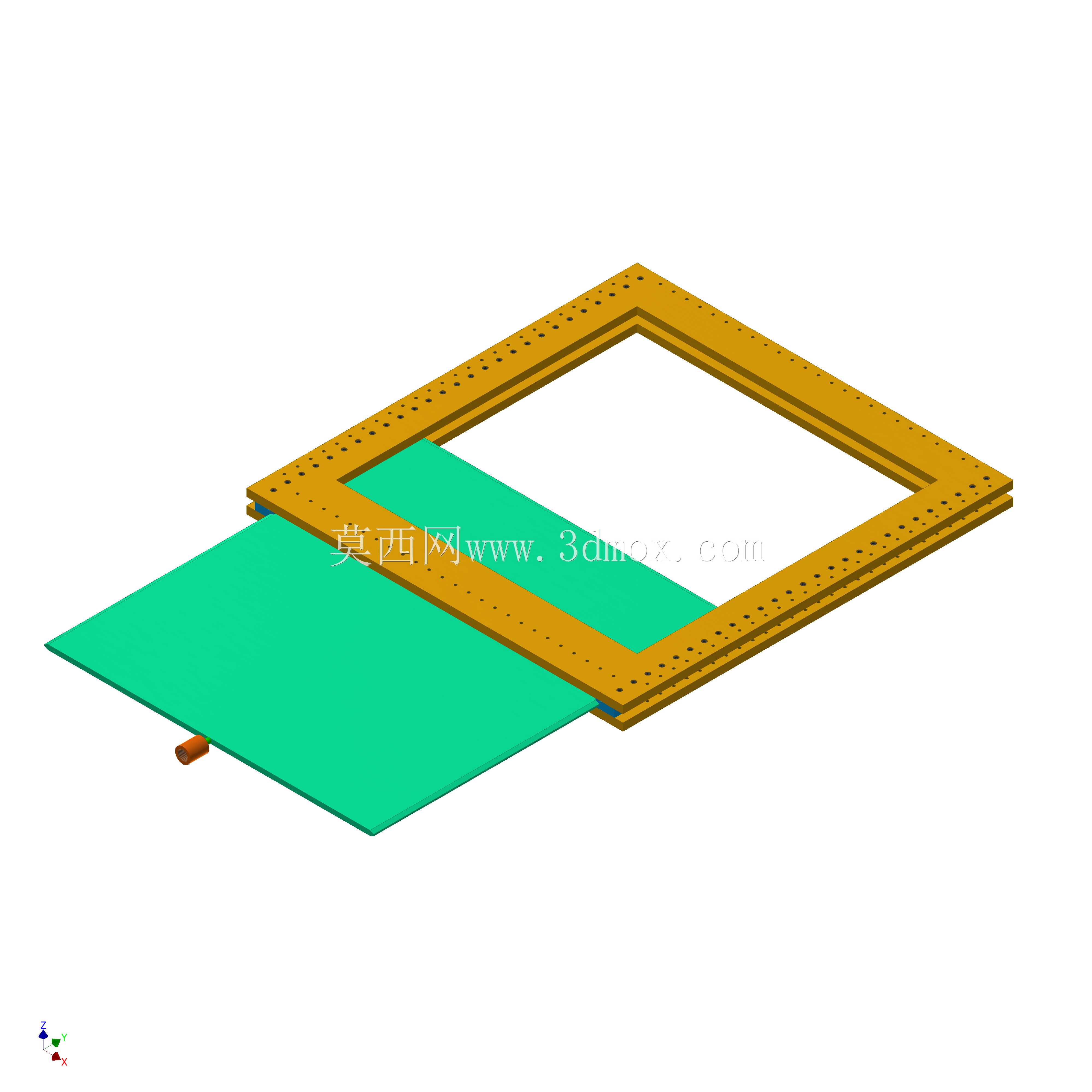

　　在工业厂区通道隔断、大型设备防护舱、仓储分区隔离等场景中，常规手动推拉门往往存在启闭力度不足、大尺寸门体运行卡滞、无法适配远程自动化控制需求的问题，这款液压推拉门的结构设计，正是针对这类重载、需频繁启闭的工业门应用场景开发。从结构组成来看，整套门体包含外框安装架、滑动门板、液压驱动组件三个核心部分，外框采用带安装孔的矩形框型结构，沿框体周向均匀排布的安装孔可直接与建筑墙体、设备舱架的预埋螺栓配合固定，无需额外焊接转接支架，能大幅缩短现场安装的调整周期。门板采用平板式滑动结构，与外框内侧的导向槽配合，运行过程中门板始终沿导向槽做水平直线滑动，不会出现偏摆、翘曲的问题，相比铰链式平开门，

　　这种滑动结构在启闭过程中不会占用门体前后方向的额外空间，尤其适合通道宽度有限、周边有设备管线排布的狭窄安装场景。液压驱动端采用单杆式液压缸作为动力输出部件，缸体端铰接固定在外框的侧边安装位，活塞杆端与门板的侧边连接耳座铰接，通过液压站输出的压力油驱动活塞杆伸缩，即可带动门板沿导向槽完成启闭动作，相比电机齿轮齿条驱动的结构，液压驱动的输出推力更大，可适配单扇重量达数百公斤的重载门板，同时液压系统自带的过载保护特性，能避免门体卡滞时驱动部件过载损坏，运行过程的噪音也远低于链传动、齿轮传动的驱动方案。设计过程中，导向槽的间隙控制是核心要点之一，槽体与门板侧边的配合间隙控制在0.5-1mm之间，既可以避免间隙过小导致门板受热膨胀卡滞，

　　也能防止间隙过大造成门板运行晃动，同时在导向槽的上下接触面预留了润滑脂加注槽，日常维护时只需定期加注润滑脂，即可保证门板长期顺畅滑动，无需频繁拆解维护。安装边界方面，整套门体的外框尺寸可根据实际通道宽度做等比例缩放，当前结构的外框宽度适配2-4米的常规工业通道，安装时需保证外框安装面的平面度误差不超过2mm/m，避免外框扭曲导致导向槽变形影响门板滑动，液压管路的排布可沿外框侧边的走线槽布置，不会外露影响整体外观。在实际应用中，这类液压推拉门可接入厂区的自动化控制系统，配合位置传感器实现门体的自动启闭、到位锁止，可用于设备检修舱的安全防护门，当设备运行时门体自动锁止，避免人员误入危险区域，也可用于仓储区域的防火隔断门，

　　配合消防系统实现火情时的自动关闭。门板与外框的接触面还可加装密封胶条，关闭时可实现防尘、隔噪的效果，适配有洁净度要求、噪音隔离要求的生产车间场景。相比手动推拉门，液压驱动的结构可大幅降低操作人员的劳动强度，尤其是大尺寸门体的启闭，无需人工施力，只需操控液压阀组即可完成动作，同时液压系统的调速特性可灵活调整门体的启闭速度，避免启闭速度过快造成门体碰撞损坏，也能防止速度过慢影响通道通行效率。在结构强度校核上，外框采用等截面的矩形型材焊接成型，型材壁厚根据门体尺寸匹配，保证在门板满重负载下外框的挠度变形不超过1/1000，避免长期使用后外框变形导致门板卡滞，门板采用平板加筋的结构，在保证门板整体平面度的同时降低门板自重，减少液压驱动的负载消耗。
