工业循环水系统用冷却塔结构设计

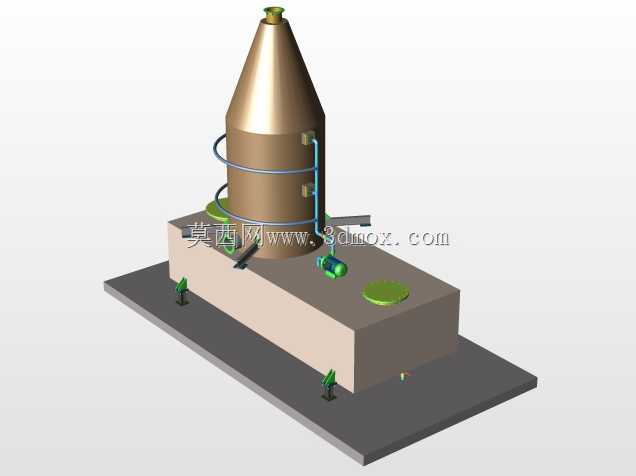

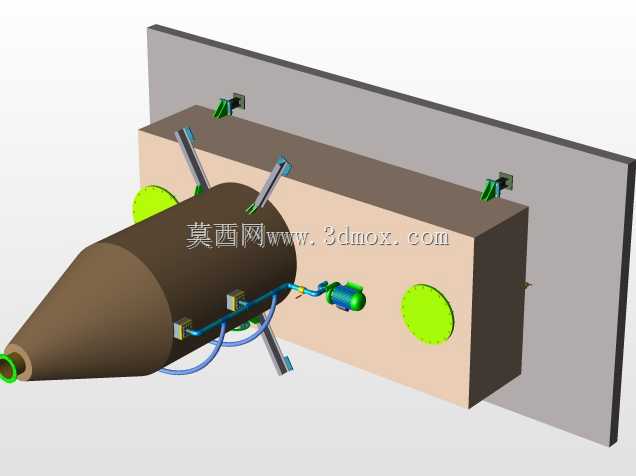

　　在化工、电力、冶金以及大型商用中央空调系统的循环水回路里，冷却塔是决定整个系统换热效率的核心配套设备，日常运行中它承担着把循环携带废热的冷却水在塔内与空气进行热质交换，将热量散入大气从而降低水温的作用，没有稳定运行的冷却塔，整个循环水系统会因为水温持续升高导致换热失效，连带主工艺设备出现超温停机的故障。做这套冷却塔三维结构设计的时候，最先要敲定的是安装边界的约束条件，常规工业场景下的中小型冷却塔，安装基础需要预留足够的检修操作空间，塔体周边至少要留出1.2米以上的通行检修通道，进风侧不能有高大遮挡物避免影响进风效率，塔体顶部的出风口要避开建筑排风井或者高压输电线路，防止排出的湿热空气倒灌或者引发电气安全隐患。从结构设计思路上来说，

　　首先要匹配循环水量来确定塔体的截面尺寸，要保证塔内的淋水填料布置密度合理，既不能因为填料过密导致风阻过大增加风机能耗，也不能因为填料布置稀疏导致换热接触面积不足，出水温度达不到设计要求。塔体的外壳结构要考虑户外安装的耐候性，结构加强筋的布置要兼顾抗风载要求，尤其是沿海安装场景，还要额外校核12级台风下的结构强度，避免塔体出现变形或者倾覆。塔内的配水系统设计要保证布水均匀，每个喷头的喷淋覆盖范围要经过校核，不能出现淋水盲区，否则局部填料没有水膜流过就会丧失换热能力，直接拉低整塔的冷却效率。收水器的结构设计要控制飘水率，把排出空气中携带的水滴尽可能拦截下来，一方面减少循环水的损耗，另一方面也避免飘水在塔周边形成结冰或者腐蚀周边设备构件。

　　风机的安装支架要做减震设计，和塔体连接的位置要加装减震垫，避免风机运行的振动传递到塔体引发结构共振，长期共振会导致塔体连接螺栓松动、焊缝开裂，缩短设备的整体使用寿命。集水盘的设计要考虑一定的存水容积，同时要设置溢流、排污、补水接口，补水液位的控制要和系统的水位联锁，避免出现抽空或者溢水的情况。在实际选型适配的时候，还要结合安装场地的噪声要求，如果是安装在民用建筑周边的冷却塔，还要在风机段、塔体外壳做消音隔音处理，进风口加装消音百叶，控制运行噪声满足周边声环境质量要求。不同工艺场景对冷却塔的材质要求也有区别，普通循环水场景用镀锌钢结构搭配FRP外壳就能满足寿命要求，如果是有腐蚀性介质的化工场景，

　　塔体内部的钢结构件还要做额外的防腐衬里处理，填料也要选用耐化学腐蚀的改性PVC材质，避免长期接触腐蚀性水质导致填料老化碎裂。安装的时候还要注意塔体的水平度校准，尤其是配水系统如果安装倾斜，会导致布水偏向一侧，整塔的换热效率会出现明显下降，进出水管道的连接要采用软连接，避免管道的重量直接压在塔体接口上，长期受力会导致接口开裂漏水。日常运维中，这套结构设计也预留了填料更换、喷头检修的操作空间，不需要大面积拆解塔体就能完成内部易损件的更换，降低后期的运维成本。
