内螺纹连接手动截止式调节阀门结构

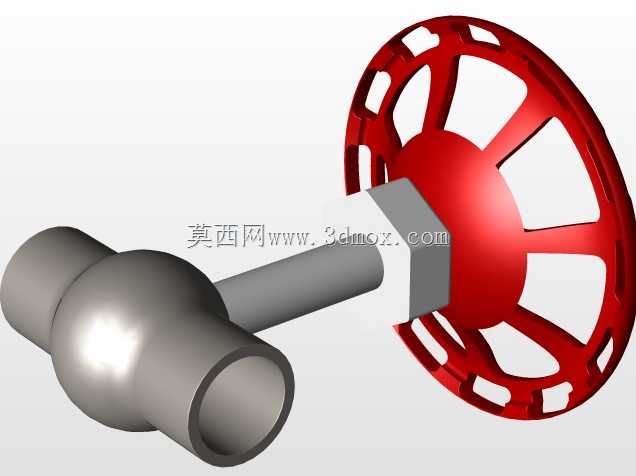

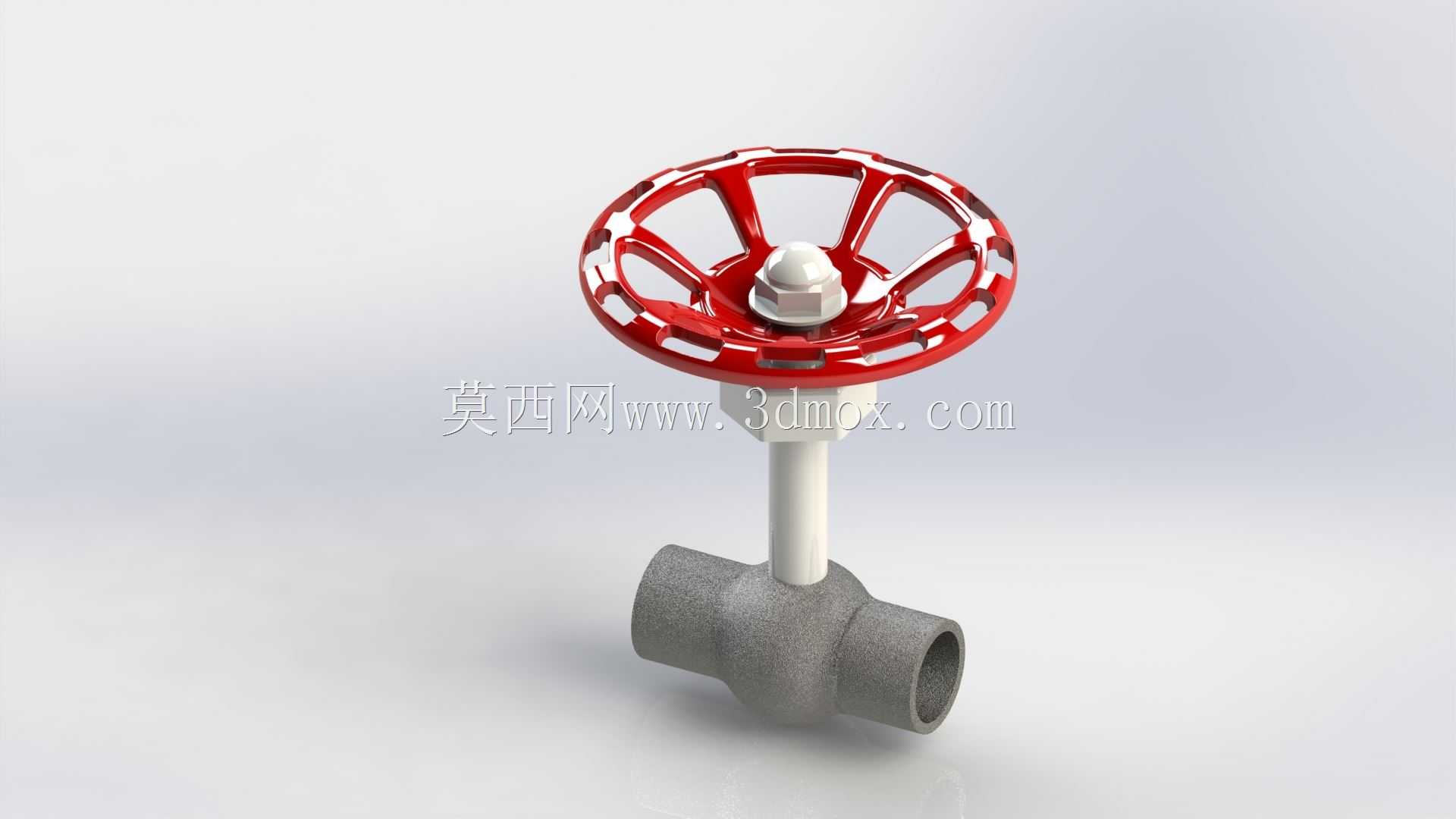

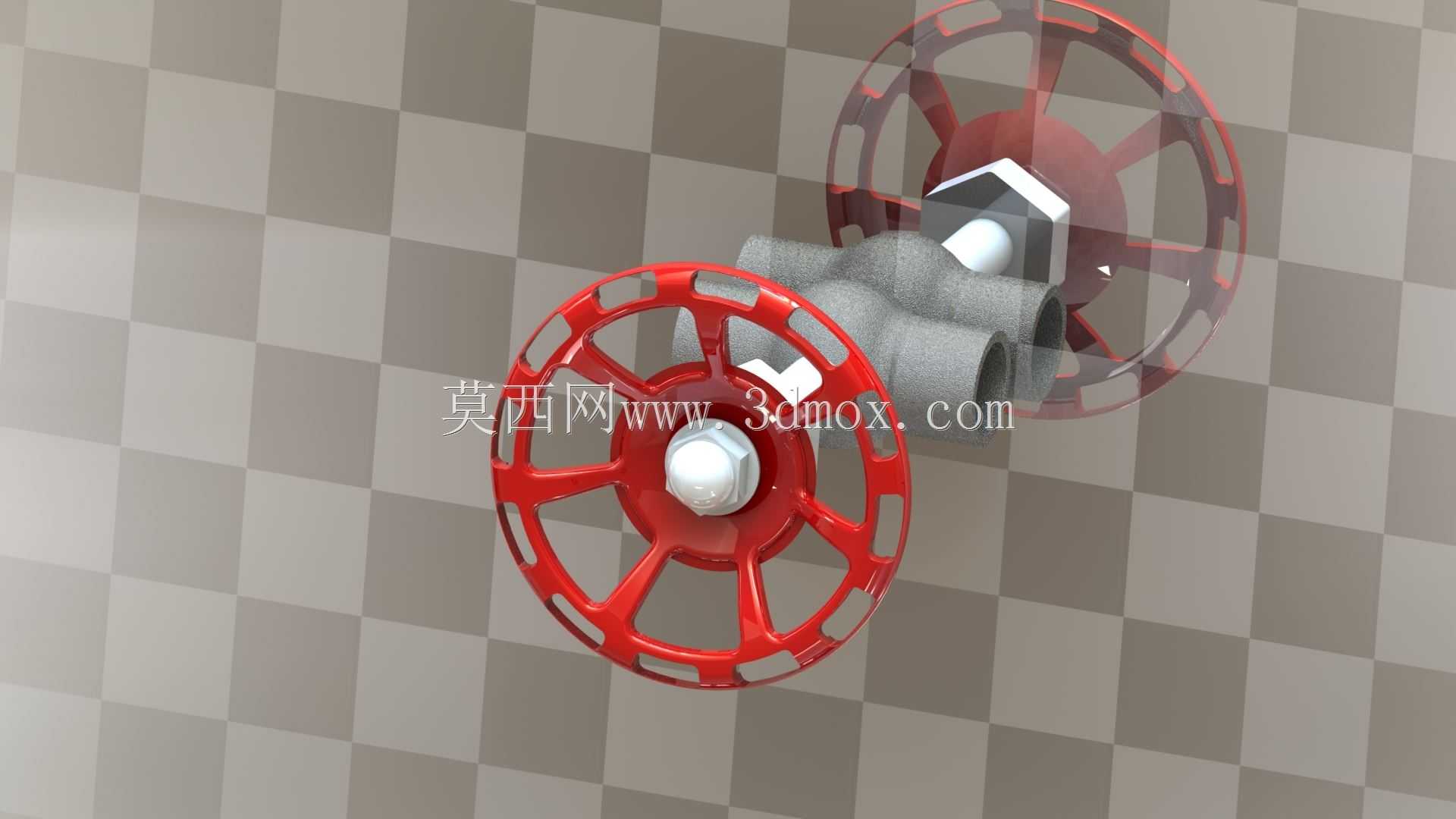

　　这款手动阀门的三维结构还原，完全贴合现场管路改造、小型流体系统搭建的实际选型需求，日常在民用给排水支路、小型化工药剂输送支管、暖通空调循环水末端、实验室气路管控节点都能见到同结构产品的身影，核心作用就是在管路系统中承担通断管控、小范围流量调节的功能，相比同通径的球阀，它的节流调节精度更高，阀瓣升降过程中不会出现球体转动带来的流道突然通断问题，能适配需要缓慢调整流量、避免管路产生水锤的工况。从结构设计逻辑来看，这款阀门采用了最经典的明杆升降结构，顶部的红色冲压手轮做了辐条式镂空设计，不是为了外观好看，而是实际操作时能减少手轮自重，同时给操作人员留出足够的手指握持空间，戴劳保手套操作也不会打滑，

　　手轮和阀杆的连接位置做了四方配合加顶部锁紧螺母的固定方式，长期开关操作不会出现手轮跟转打滑的问题，哪怕手轮出现磕碰损坏，现场也能快速拆卸更换，不需要整体拆解阀体。阀杆部分做了足够的长度预留，当阀门完全开启时，阀瓣会完全抬升到阀腔上部的流道避让空间，不会对介质流通造成额外截流，能有效降低阀门全开状态下的流阻，减少管路输送过程中的压力损失；阀杆和阀体上盖的配合位置预留了填料函的安装空间，实际生产中可以填充柔性石墨或者聚四氟乙烯填料，通过压盖压紧实现阀杆动密封，哪怕长期频繁开关出现填料磨损，也能在不拆解阀体、不排空管路介质的情况下带压紧固压盖，快速解决外漏问题，这点在连续运行的生产管路中非常实用。阀体部分采用了等径内螺纹连接结构，

　　两端的连接螺纹和中部的流道做了同轴度公差约束，安装时直接和同通径的外螺纹管路端头配合，不需要额外焊接法兰，适合小通径、低压工况的快速装配，阀体的流道做了平滑过渡设计，没有直角突变结构，介质流经时不会形成明显的湍流区，能减少介质对阀体内壁的冲蚀，延长整体使用寿命。从安装边界尺寸来看，这款阀门的整体结构非常紧凑，手轮的最大回转直径控制在合理范围，安装时不需要给手轮操作预留过大的侧向空间，哪怕是管路排布密集的阀组区域，也能顺利完成开关操作；阀体的轴向长度适配常规管路支吊架的间距要求，安装后不会因为阀门自重给管路连接端头带来额外的弯曲应力，两端螺纹连接的旋合长度符合常规管路螺纹的标准要求，安装时只要按照标准扭矩拧紧，

　　就能保证足够的连接强度和密封性能，不会出现螺纹脱开或者密封失效的问题。在实际建模过程中，结构细节完全还原了实物的装配关系，手轮的圆角过渡、阀杆的光洁度要求、阀体铸造表面的粗糙质感都做了对应体现，阀瓣和阀座的密封面做了锥面配合设计，关闭时能通过较小的操作力矩实现可靠密封，不会因为介质中的微小颗粒造成密封面划伤失效；中部的阀盖和阀体连接位置预留了密封垫片的安装槽，装配时放入对应材质的密封垫片就能实现中法兰的静密封，适配不同温度、不同腐蚀特性的介质输送需求。这类小通径手动阀门虽然结构不复杂，但是在整个流体管路系统中用量极大，建模时对每个配合尺寸的精准还原，能给后续的管路装配模拟、阀组排布干涉检查、操作空间校核提供准确的数字模型支撑，避免现场安装时出现手轮和周边管路、支架碰撞，或者连接螺纹不匹配的问题，也能给后续的阀门维护、备件更换提供准确的尺寸参考。
