医用管路集成式氧气分离控制阀结构

　　该阀体结构主要面向医用呼吸支持类设备的气路分配场景，同时也可适配小型工业制氧终端的气路切换需求，核心作用是在单路氧气输入的工况下，实现多支路气路的通断控制与流向切换，替代传统多阀组零散布置的方案，压缩气路组件的整体安装空间。从实际使用场景来看，这类集成阀常安装在制氧机输出端、呼吸湿化治疗仪的气路模块、以及病房床头的氧气终端分路装置上，日常工况下接触的介质为经过滤的医用氧气，工作压力区间覆盖0.2-0.5MPa的常规医用供气压力范围，无强腐蚀介质接触需求，因此主体结构采用轻量化的硬质非金属材质成型，在满足结构强度的前提下降低整体重量，避免对配套管路造成额外的承重负载。

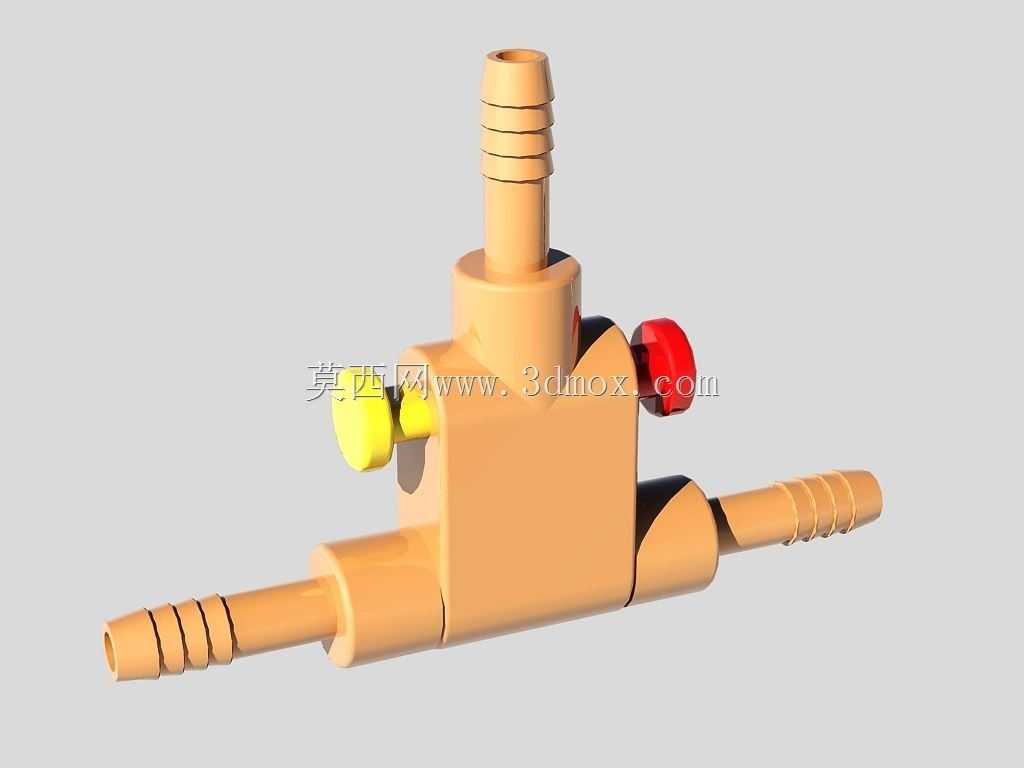

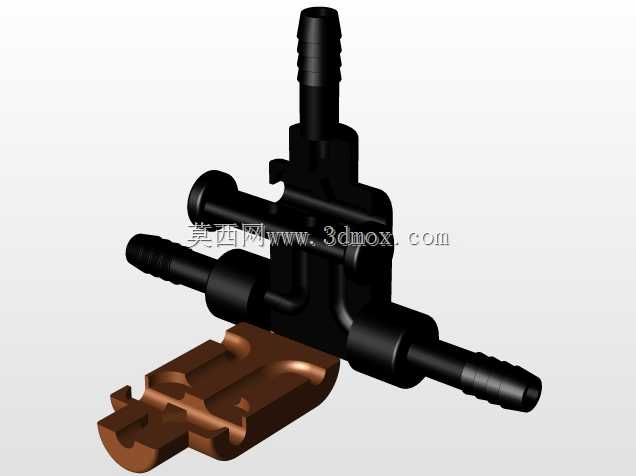

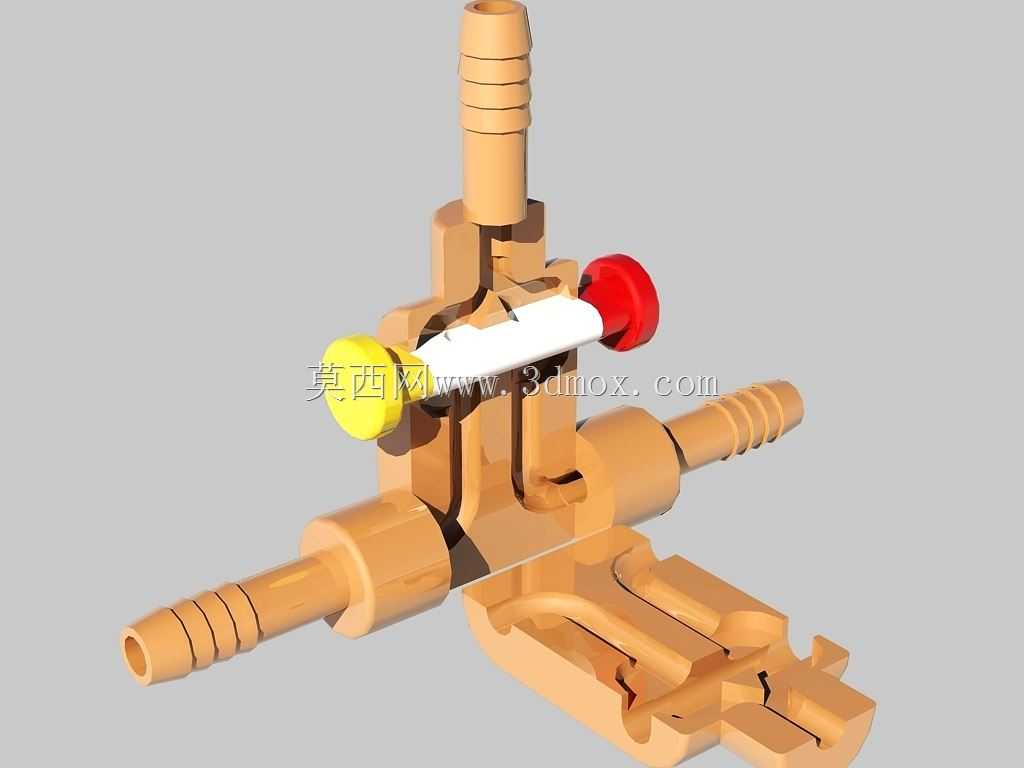

　　结构设计上采用了集成式流道布局，将三个宝塔式管路接头直接与阀体主体一体成型，省去了额外接头装配的密封环节，减少了潜在的泄漏点。三个接头分别对应主路输入、常通输出、可控输出三个气路通道，其中两个侧置接头沿阀体水平轴线对称布置，顶部接头垂直于水平轴线向上引出，这种布局可以适配设备内部常见的水平走管+垂直分支的管路走向，减少管路弯折角度，降低气路沿程阻力。阀体中部的阀芯腔采用贯通式圆柱形腔体设计，阀芯为带径向通孔的圆柱回转体，两端分别配置黄、红两色的手动旋钮，旋钮表面做了防滑的凸棱结构，方便操作人员带防护手套时也能准确拧动切换档位，不同颜色的旋钮也能帮助运维人员快速识别不同的控制档位，避免误操作。

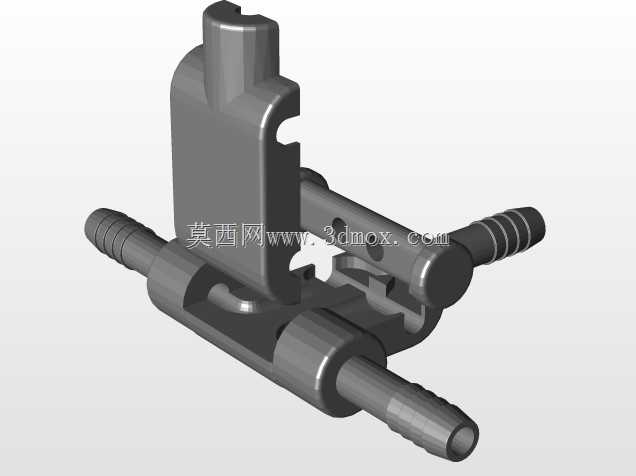

　　从安装边界来看，阀体主体的核心安装区域为中部的方形结构段，该段预留了两个对称的安装孔位，可以通过M3规格的紧固件直接固定在设备内部的安装基板上，安装孔的中心距与主流医用制氧设备的气路安装位尺寸匹配，不需要额外做转接支架。整体外形的最大外轮廓尺寸控制在80mm×60mm×70mm范围内，其中宝塔接头的外径适配常用的6mm内径氧气软管，接头表面的多道环形凸棱可以在软管插接后提供足够的抱紧力，配合管卡固定后可承受1MPa以上的拉脱力，满足临床使用中的管路拉扯防护要求。

　　流道设计上做了圆滑过渡处理，所有流道转角处均采用R2以上的圆角过渡，避免直角结构造成的气流紊流与异常啸叫，同时也减少了流道内部的卫生死角，方便定期做气路消毒时的介质流通，不会出现消毒残留的问题。阀芯与阀体腔体的配合采用间隙配合加密封圈的密封结构，两道O型密封圈分别布置在阀芯通孔的两侧，在阀芯转动切换档位时始终保持流道与外界的密封隔离，密封圈采用耐氧化的硅橡胶材质，长期接触高浓度氧气不会出现硬化、开裂的老化问题，设计使用寿命可达10000次以上的档位切换操作。

　　在功能实现上，该阀可实现三个工作档位的切换：当阀芯旋钮处于初始位置时，主路输入仅与常通输出端连通，可控输出端关闭，适用于单路供气的常规使用场景；当旋钮转动90度至第一工作位时，主路输入同时与常通输出、顶部输出端连通，实现双路同时供气，可满足同时接吸氧管与雾化组件的使用需求；当旋钮转动至第二工作位时，主路输入仅与顶部输出端连通，侧置常通端关闭，可单独为雾化支路提供大流量氧气支持。这种多档位集成设计，让单个阀体即可替代传统两个独立球阀的组合功能，不仅减少了组件数量，也降低了气路装配的工时成本，同时减少了密封点数量，降低了长期使用中的泄漏风险。

　　建模过程中需要重点关注阀芯与腔体的同轴度公差，同轴度需要控制在0.02mm以内，否则会出现阀芯转动卡滞或者密封不严的问题；宝塔接头的凸棱尺寸需要严格控制，凸棱的外径要比适配软管内径大1-1.5mm，才能保证足够的插接抱紧力，同时凸棱的边缘要做R0.5的圆角处理，避免插接时割伤软管内壁造成漏气。阀体主体的壁厚设计为2.5mm，既可以承受0.8MPa的水压测试压力，也不会造成材料的浪费，成型时的缩痕控制也更容易实现。
