双弯头透明段组合管路结构设计

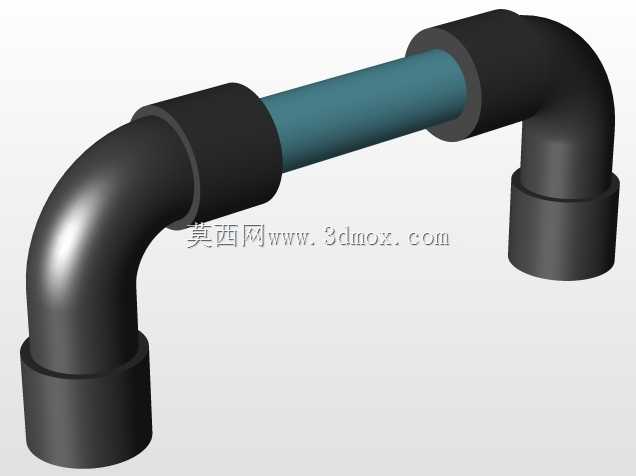

　　这套组合管路结构，核心采用两个90度弯头搭配中间透明管段的布局，在流体输送系统的可视化改造、小型实验台管路搭建、教学演示装置中有着非常高的适配性。日常做设备管路排布的时候，很多场景需要直观观察管内流体的流动状态，比如小型冷却循环回路里，要确认冷却液是否存在气泡、流速是否均匀，或者化工小试装置里观测介质混合状态，全金属管路无法满足观测需求，这种带透明可视段的弯头组合结构就刚好适配这类需求。

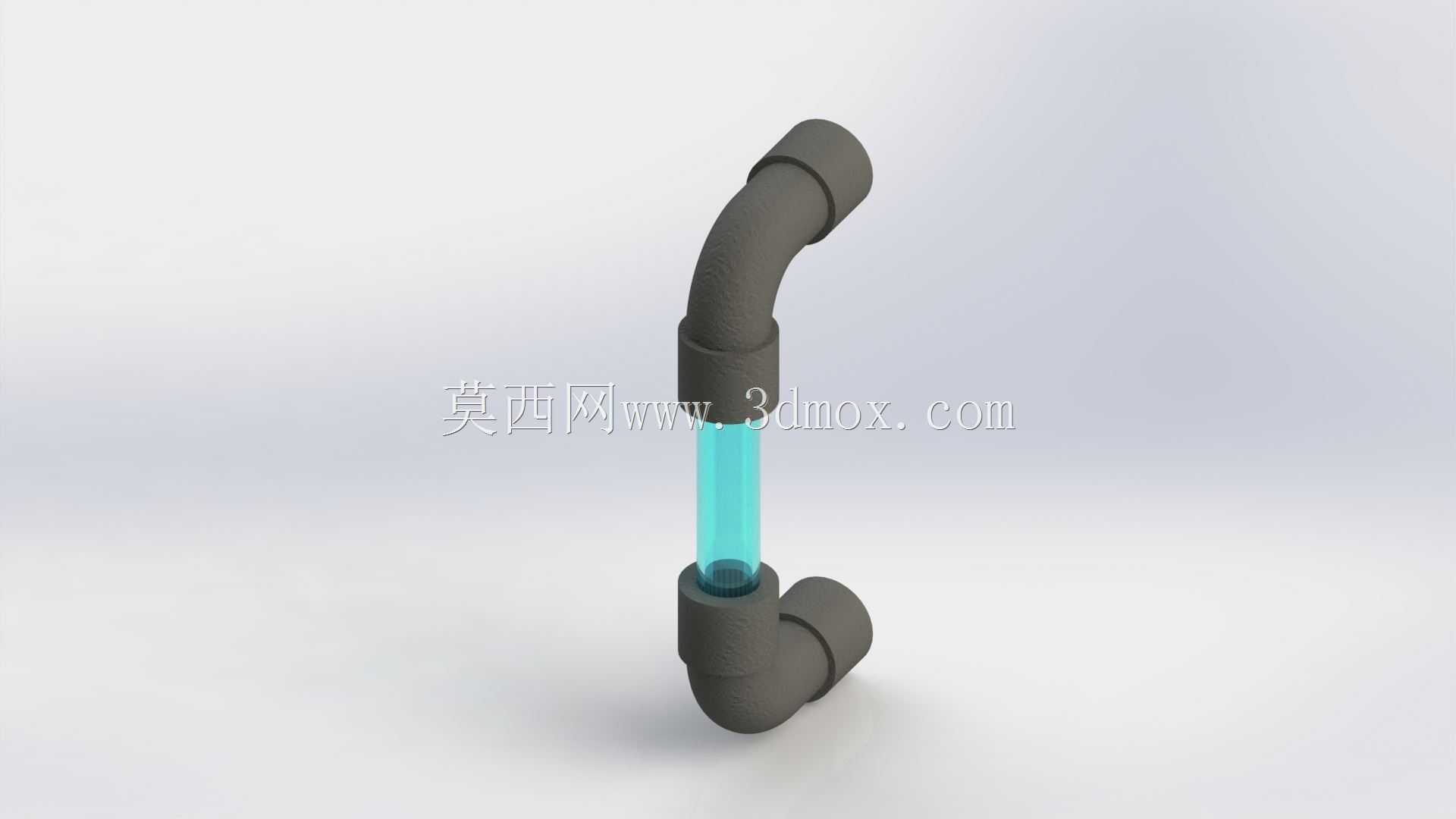

　　从功能特性来看，两端的弯头采用标准承插式连接结构，接口尺寸匹配常规小通径管路的安装标准，不需要额外定制转接头就能直接和同规格的硬管对接，中间的透明管段和两端弯头的衔接处做了限位台阶，安装时只要把透明管插入到台阶位置就能保证密封面的贴合度，不会出现装偏导致的渗漏问题。两个弯头的朝向呈空间错位布局，不是简单的平面90度转向，这种设计可以在有限的安装空间里完成管路的空间避让，比如设备内部走线、走管密集的区域，不需要额外增加多个接头就能完成跨平面的管路转向，减少了管路连接点，也就降低了潜在的渗漏风险点。

　　设计过程中首先考虑的是安装边界的适配性，整个组件的总高度控制在小通径管路常用的安装间距范围内，弯头的转弯半径采用长半径标准，流体经过弯头时的局部阻力比短半径弯头低30%左右，能有效降低管路系统的压损，减少输送过程中的动力损耗。透明管段选用的是耐常规流体腐蚀的材质，壁厚和两端金属弯头的承压等级匹配，不会出现两端管路承压达标、中间透明段强度不足的问题，衔接位置的密封槽做了加宽处理，即便输送有一定温度的流体，密封件出现轻微形变也能保持足够的密封比压，避免渗漏。

　　实际安装的时候，这套组件不需要专用工具，只要按照常规硬管连接的操作规范，在密封面放置适配的密封圈，将管段插入到位后锁紧外接的紧固件即可，两端的接口同轴度在设计时做了严格控制，安装后不会出现管路别劲的情况，能有效减少管路运行过程中的振动应力，延长整套管路的使用寿命。在小型台式实验设备的冷却回路里，这套结构可以直接替换原有的普通弯头组合，不需要改动周边其他部件的安装位置，就能实现流体状态的实时观测，方便操作人员及时判断管路是否存在堵塞、气阻等故障，比额外加装流体视镜的成本更低，占用的安装空间也更小。

　　针对不同的使用场景，这套结构的透明段长度可以根据实际安装空间做调整，弯头的接口形式也可以根据对接管路的类型做适配，比如换成快插接口、螺纹接口都不需要改动弯头的主体流道结构，只需要调整端部的连接结构即可，通用化程度很高。在流体力学教学演示装置中，这套结构可以清晰展示流体经过90度弯头时的流态变化，配合染色流体就能让学生直观看到弯道处的涡流产生位置，比单纯的理论讲解更有实操参考价值。结构设计时还考虑了拆装维护的便捷性，中间透明段可以单独拆卸更换，不需要拆卸两端连接的主管路，当透明段出现刮花、磨损影响观测的时候，只需要抽出旧的透明段更换新件即可，维护效率比一体式视镜结构高很多，也降低了维护成本。

　　管路的壁厚设计经过了承压校核，在常规低压流体输送的工况下，完全能满足系统的工作压力要求，弯头的外壁做了防滑结构处理，安装时用普通扳手就能卡紧，不会出现打滑损伤管件表面的问题。流道内壁做了光滑过渡处理，弯头和透明管衔接的位置没有台阶凸起，流体经过时不会产生突兀的流向突变，减少了流体对管壁的冲刷，也避免了介质中固体颗粒在衔接位置沉积造成的管路堵塞问题。
