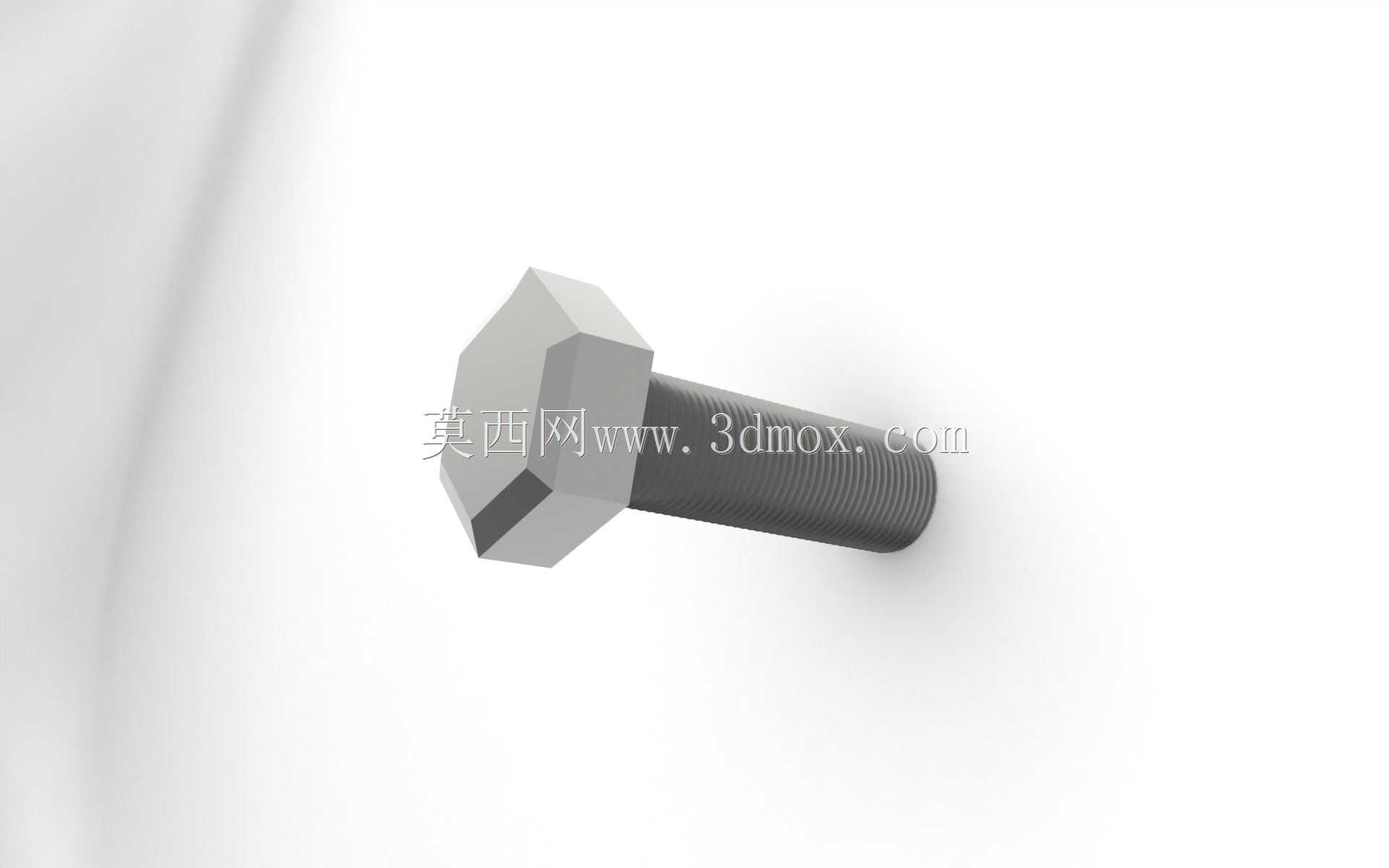

M10规格40mm长度外六角紧固螺栓

　　在各类机械结构装配场景中，这类M10规格、有效螺纹段长度40mm的外六角螺栓是应用覆盖面极广的基础连接件，从普通钣金机架拼装、小型输送线导轨固定，到工装夹具的定位锁紧、非标设备的护罩安装，都能见到它的身影。不同于大规格高强度螺栓用于重型承重结构的连接，这款螺栓的适配场景集中在中低载荷的静连接部位，比如设备侧面板与框架的贴合固定、小型气动元件的安装座锁紧、走线槽与设备本体的连接，这类场景不需要承受持续的交变冲击载荷，但对连接的可靠性、装拆的便捷性有明确要求。

　　从结构设计逻辑来看，这款螺栓采用标准外六角头部设计，六角对边尺寸符合通用紧固件的配套公差要求，普通活动扳手、开口扳手、套筒扳手都能完成拧紧操作，不需要定制专用工装，现场装配的适配性极强。头部与螺杆衔接处做了平滑过渡处理，避免应力集中导致的头部断裂问题，螺杆部分的螺纹采用普通公制粗牙设计，螺距匹配M10规格的通用标准，和市面上同规格的螺母、预制螺纹孔都能顺畅旋合，不需要额外做螺纹适配处理。螺杆末端做了轻微的倒角导向，在对准螺纹孔的时候不需要反复调整角度，能快速导入螺纹段，减少装配时的对位时间，尤其是在狭小的设备内部空间作业时，这种导向设计能大幅降低装配难度。

　　从安装边界尺寸来看，这款螺栓的总长度从头部支承面到螺杆末端为40mm，实际装配时需要提前核算被连接件的总厚度，搭配平垫、弹垫使用时，要预留出垫片的压缩量以及螺母的旋合长度，避免出现螺杆过短导致螺纹旋合圈数不足、连接强度不达标的问题，也要避免螺杆过长导致末端突出螺母过多，干涉周边其他零部件的运动轨迹。外六角头部的高度符合通用标准，拧紧时扳手的接触面积足够，不会因为头部太薄导致扳手打滑、拧圆边角的问题，头部的支承面平整，和被连接件表面贴合时受力均匀，不会出现压伤钣金件表面、或者锁紧后螺栓歪斜的情况。

　　在实际选型应用中，这类螺栓常搭配弹簧垫圈使用，用于有轻微振动的设备部位，比如电机安装座的旁侧附属件固定、小型风机的护网安装，弹簧垫圈的弹力可以补偿螺纹副之间的间隙，避免设备运行时的微振动导致螺栓慢慢松脱。如果是用于有防腐要求的户外设备装配，通常会选择表面镀锌处理的同规格螺栓，避免长期暴露在潮湿环境中出现锈死，后期维护无法拆卸的问题。在三维建模过程中，这类标准件不需要从零开始绘制参数化模型，可以直接调用成熟模型导入装配体，只需要核对好螺纹规格、螺杆长度、头部尺寸是否匹配设计的安装孔位，确认螺栓穿入后不会和内部的管线、运动部件发生干涉，就能直接用于装配校验，大幅节省标准件的建模时间，把更多精力放在核心非标结构的设计优化上。

　　在做装配干涉检查的时候，要特别注意螺栓头部的回转空间，外六角头部在拧紧时扳手需要一定的摆动空间，如果安装位置紧贴设备内壁或者其他凸起结构，要提前核算扳手的操作空间是否足够，避免出现螺栓能穿入但没有办法拧紧的尴尬情况，必要的时候可以调整安装孔位，或者更换为内六角圆柱头螺栓，但在常规开放安装位置，外六角螺栓的装拆效率要远高于内六角螺栓，对装配工具的要求也更低，是普通连接场景的优先选型。另外在设计螺纹孔深度的时候，要确保螺纹孔的有效深度大于螺栓旋入的长度，避免螺栓顶到螺纹孔底部，导致被连接件无法贴合锁紧，出现虚接的情况，长期运行中容易出现连接松动、部件移位的问题。
