缸径63行程400杆径40液压缸结构设计

　　在各类工业液压系统的直线执行场景中，这类规格的液压缸是应用覆盖极广的执行元件，从常规机床的工装夹紧、工位进给，到小型自动化产线的工件推压、举升定位，再到工程辅助设备的小载荷直线驱动，都能见到同参数规格油缸的身影。不同于大吨位重型油缸的厚重结构，该款油缸的尺寸参数适配多数中低压液压回路的出力需求，缸径63mm的参数决定了其在常规16MPa系统压力下可输出近5吨的理论推力，完全满足多数工业场景的推、拉、压、顶等动作需求，400mm的行程长度覆盖了绝大多数常规工位的直线位移需求，40mm的活塞杆直径在保证足够抗弯刚度的同时，也匹配了对应缸径下的杆腔进油出力比，避免差动连接时出现速度与推力的匹配失衡问题。

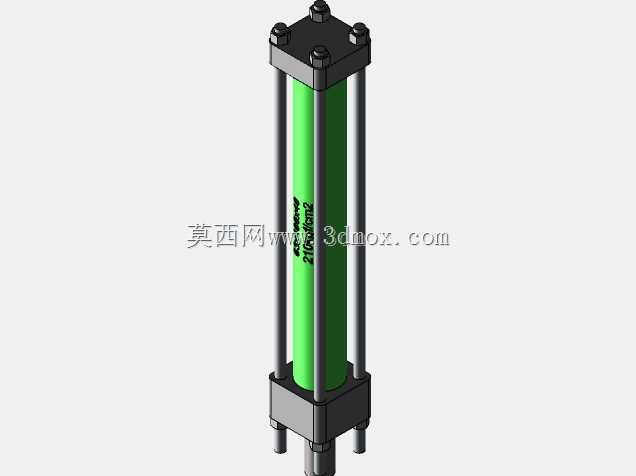

　　从结构设计逻辑来看，这款油缸采用了常规的单杆双作用结构，前后端盖通过拉杆与缸筒实现锁紧密封，这种结构的优势在于加工装配难度低，后期密封件更换维护便捷，适合批量标准化生产。设计过程中首先要明确安装边界，缸筒外径在缸径63的基础上预留足够的壁厚以承受系统压力带来的环向应力，避免长期承压出现缸筒鼓胀变形；活塞杆表面做了硬铬镀层处理，硬度与粗糙度都满足往复运动的耐磨要求，同时配合导向套的支撑，可承受一定范围内的偏载，避免活塞杆运动过程中出现拉缸问题。油口的位置设置在前后端盖的侧方，既保证管路连接的操作空间，也不会干涉油缸的安装固定，端盖内部的密封沟槽尺寸严格按照对应密封件的标准规格设计，静密封处采用O型圈实现端面密封，动密封处组合使用防尘圈、斯特封与导向环，既防止外部灰尘杂质进入缸筒内部污染液压油，也避免内泄外漏问题，保证油缸的容积效率。

　　实际选型应用时，需要结合安装场景匹配对应的安装形式，无论是法兰安装、铰轴安装还是脚座安装，这款油缸的本体结构都预留了对应的安装接口尺寸，不需要额外做结构改制。在设备布局阶段，要注意400mm行程对应的伸出总长度，预留足够的安装空间避免活塞杆伸出到最大行程时与周边结构发生干涉，同时要核算负载的运动方向与油缸轴线的同轴度，尽量减少偏载作用在活塞杆上，否则会大幅缩短密封件与导向套的使用寿命。在液压回路匹配上，该油缸可以配合节流阀实现伸出与缩回的速度调节，配合液压锁实现任意位置的停机保压，配合溢流阀限定最高工作压力避免过载损坏油缸结构。

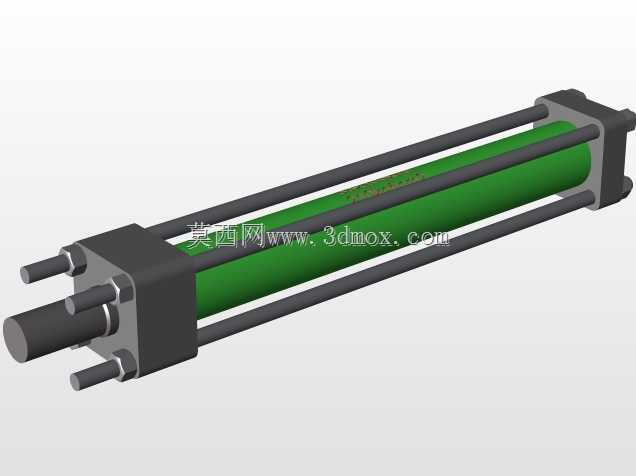

　　不同于定制化的特殊油缸，这款标准化参数的油缸在三维建模过程中，所有配合尺寸都遵循行业通用的公差规范，缸筒与端盖的配合采用H7/h6的间隙配合，活塞杆与导向套的配合在保证运动顺畅的同时控制间隙量避免密封件被挤出，所有倒角、退刀槽的细节都按照机械加工的工艺要求做了还原，不存在无法落地加工的理想化结构。建模时还原了油缸的所有外部轮廓与安装接口尺寸，在做设备整体装配时，可以直接调用该模型做布局干涉检查，不需要再重新测绘建模，能大幅缩短结构设计阶段的周期。从实际使用的角度出发，这类油缸的设计冗余量控制在合理范围，既不会因为结构过于厚重造成材料浪费与安装空间占用过大，也不会因为强度刚度不足导致使用过程中出现变形漏油问题，是中低压液压系统中性价比极高的直线执行元件选择。
